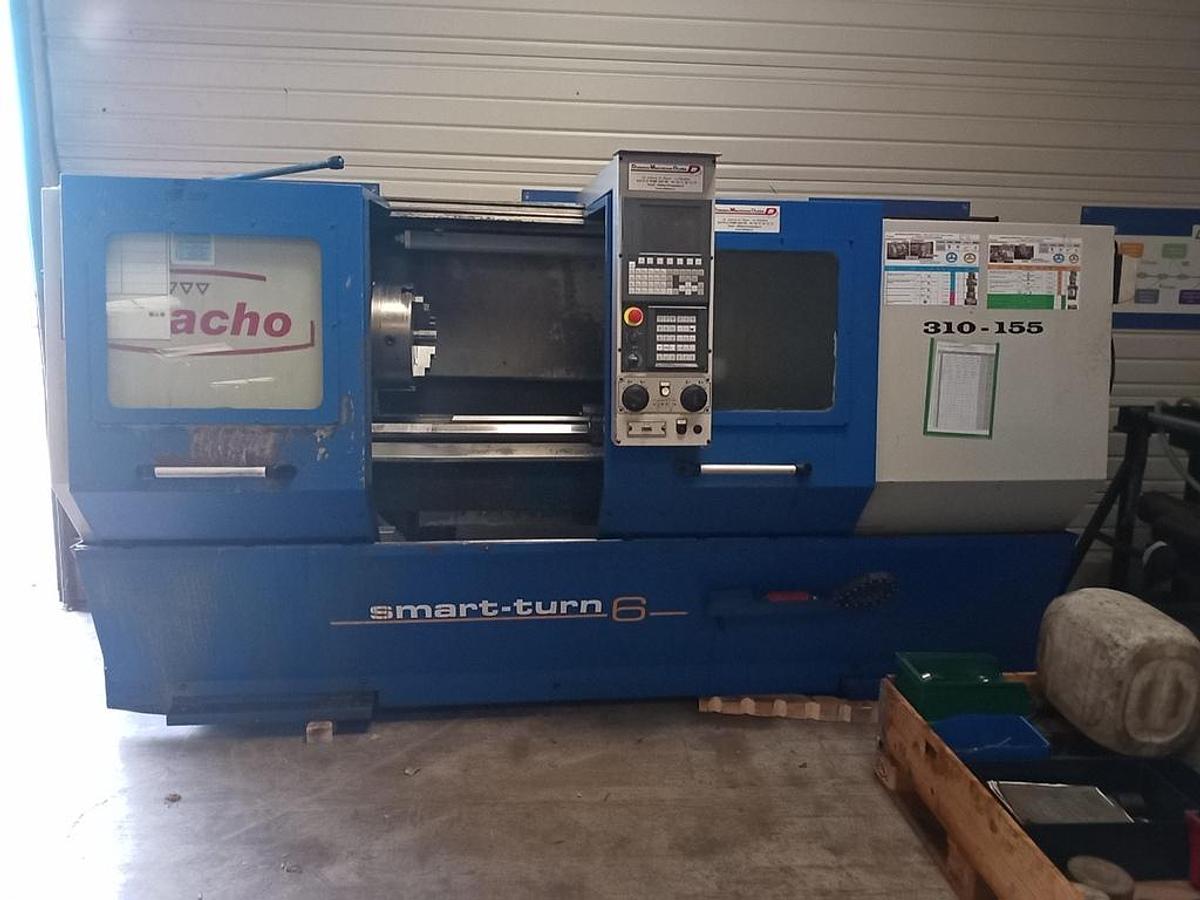

PINACHO smart-turn 6 x 1500 CNC teach-in lathe - tour par apprentissage

Tour CN par apprentissage à banc plat

Marque PINACHO Type smart-turn 6 / 310-155 CNC (entre pointes 1500 mm) Année 2006 CN Fanuc Turn Mate i - Commande par apprentissage et programmation iso-classique à vérifier Mandrin 3 mors diam 250 ou 315 mm avec jeux de mors Distance entre pointes 1500 mm Diam admis sur banc 620 mm Diam admis sur le chariot (sur la coulisse transversale) 415 mm

Diam admis dans le rompu 770 mm (rompu longueur 280 mm)

Hauteur de pointe 310 mm

Largeur du banc 350 mm Alésage de broche 155 mm Vitesse de rotation 16 à 750 tr/min Puissance moteur broche 7,5 kW Dispositif d’arrosage Puissance totale 11 kW / 380 V / 50 Hz

Equipé de :

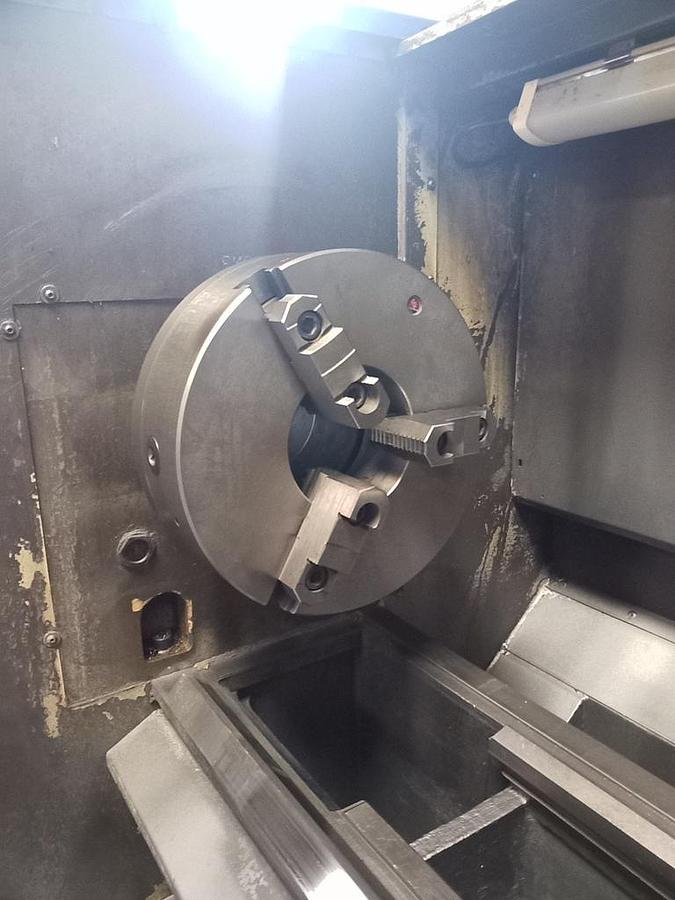

Double mandrins 3 mors diam 315 mm (2 mandrins, un avant et un arrière)

Alésage de broche 155 mm

Contrepointe manuelle

Tourelle carrée automatique 4 positions

ENGLISH SPECIFICATIONS :

CNC lathe / teach-in lathe PINACHO smart-turn 6 / 310-155

Make PINACHO Type smart-turn 6 / 310-155

Year 2006

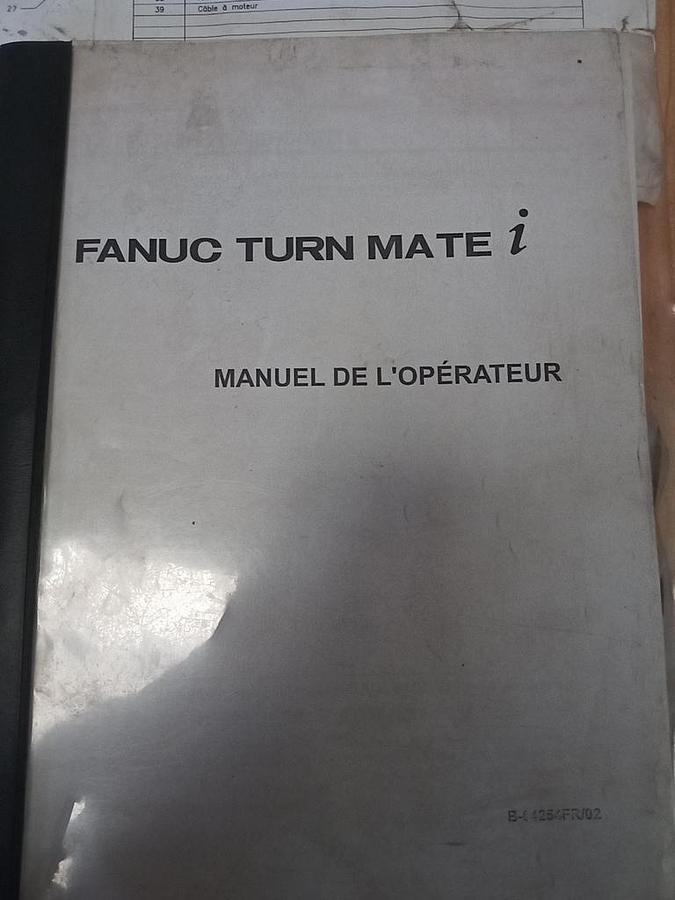

CNC Fanuc Turn Mate i - teach-in cycle lathe

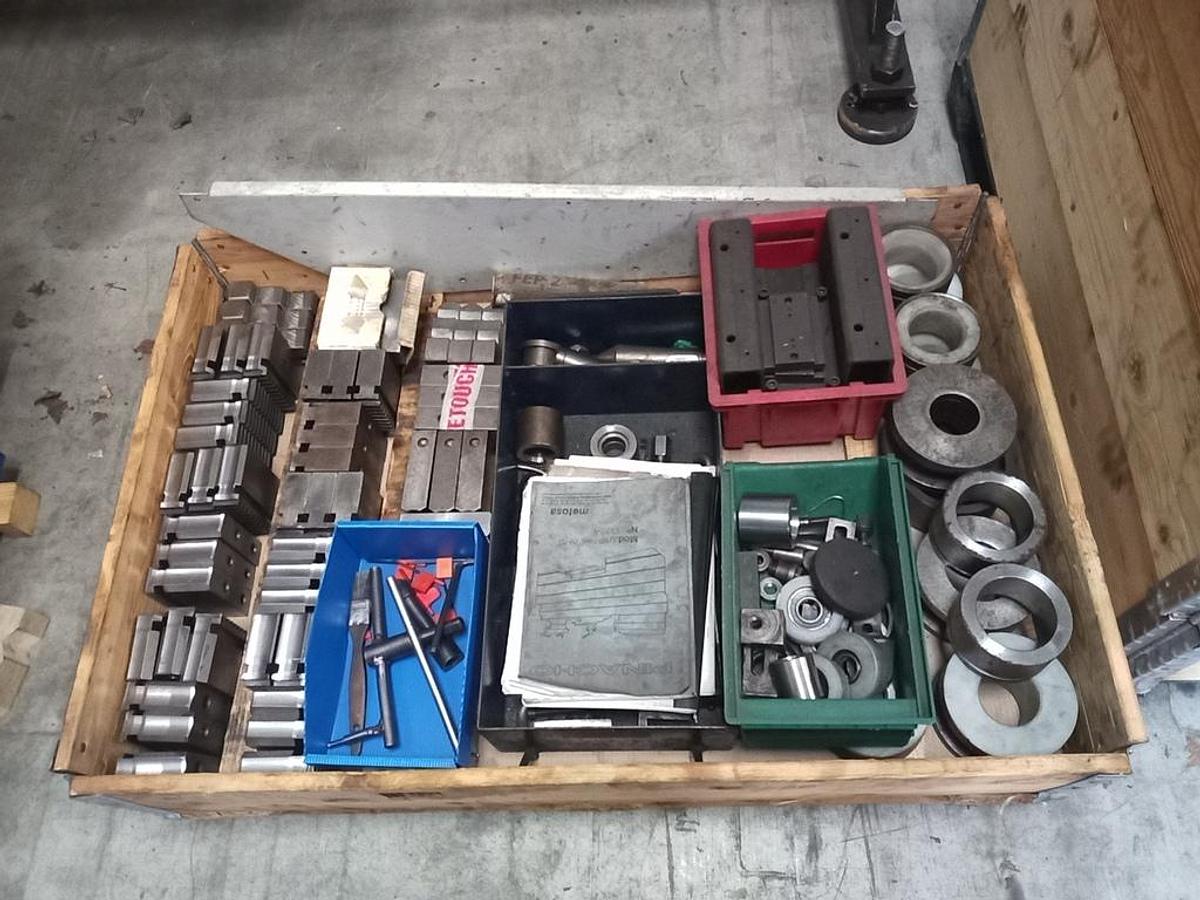

3-jaw chuck diam 315 mm with large set of jaws

Distance between centers 1500 mm

Max. diameter over bed 620 mm

Max. diameter over carriage 415 mm

Spindle motor power 7,5 kW

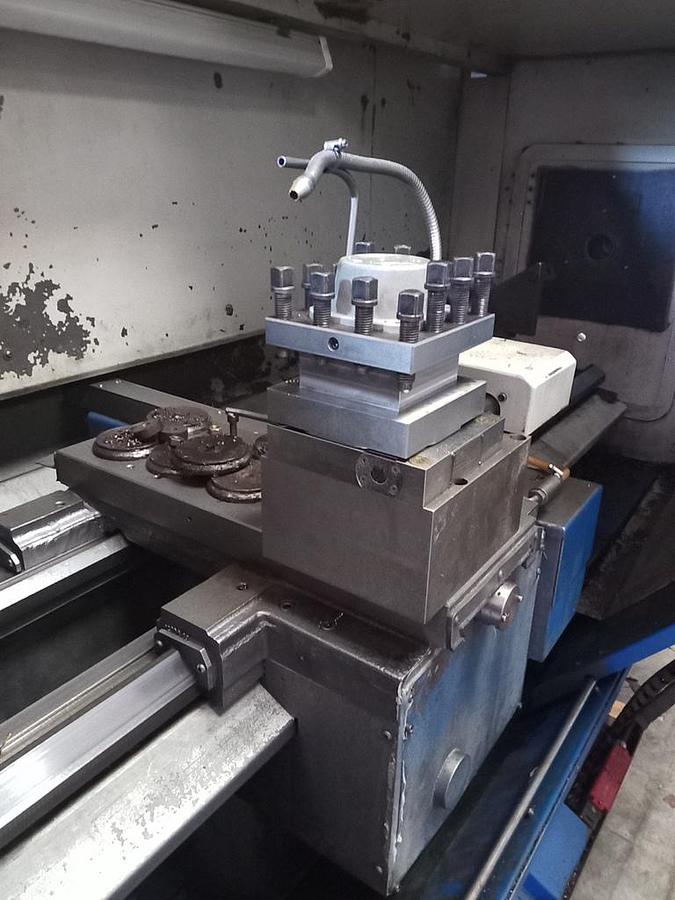

Automatic turret 4 positions (classic square turret with auto indexing 4 pos.)

Spindle bore 155 mm

Spindle speeds 16 to 750 RPM

Center height 310 mm

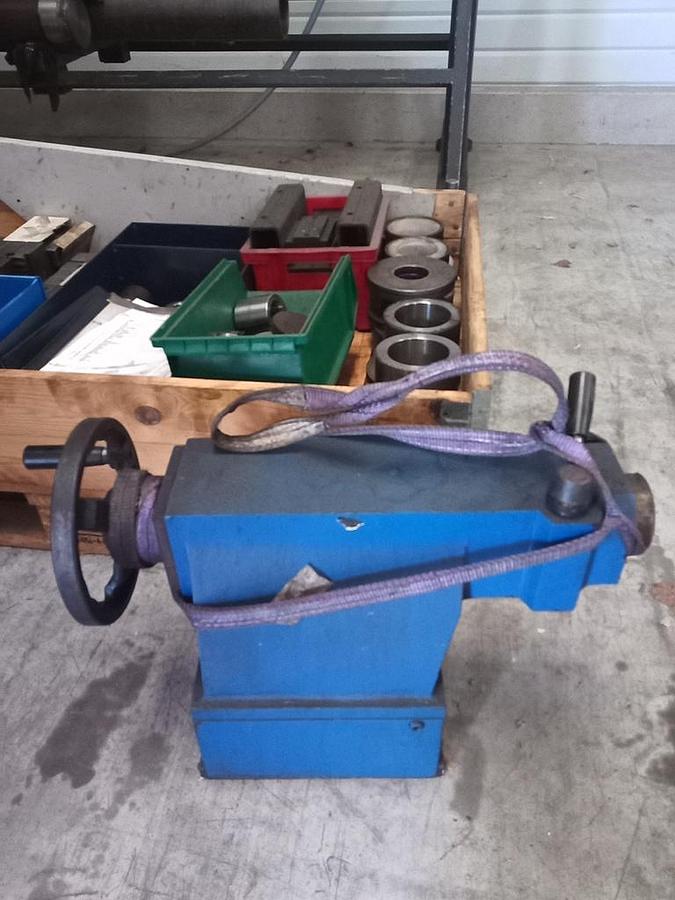

Manual tailstock

Coolant with pump, chip tank

Power 400 V - 50 Hz

Equipped with :

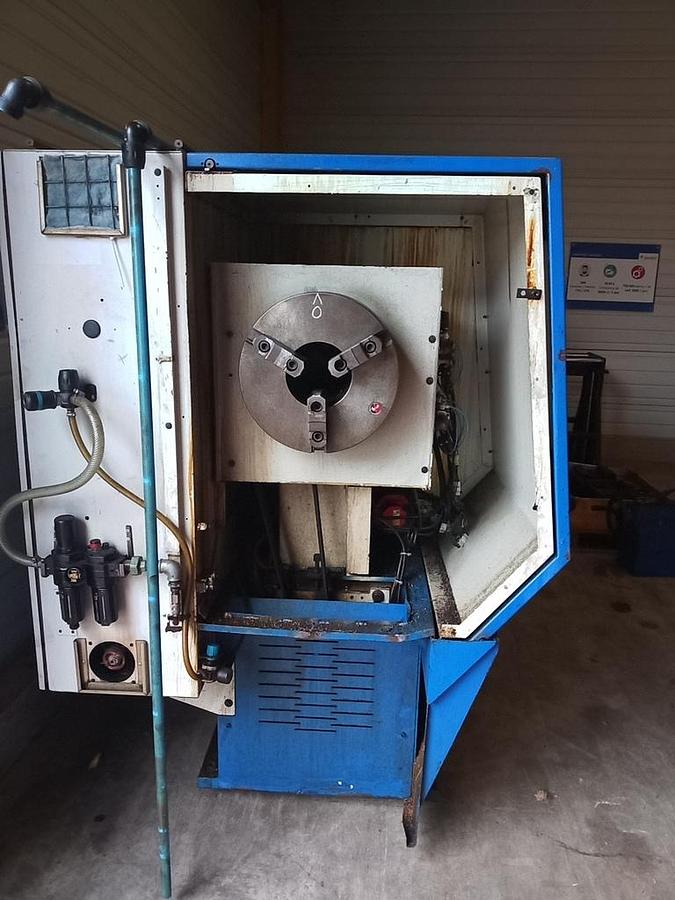

Doble chuck 3-jaw diam 315 mm (2 chucks, one front and one rear at bar loading)

Big broche 155 mm

Manual tailstock

Automatique 4 positions squarred turret (normal tool holder)
