Centre d'usinage 5 axes marque MCM

Centre d’usinage 5 axes

Marque MCM type i.TANK 1300 5 axes

Année fin 2018

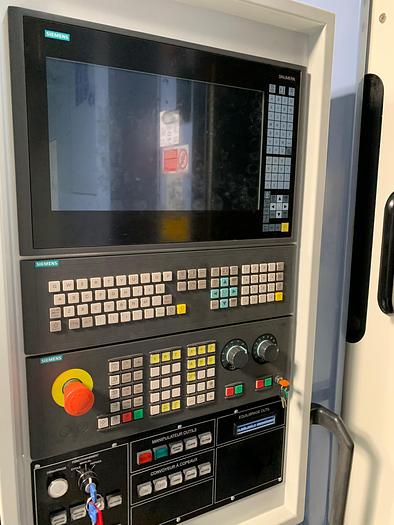

CN Siemens 840D-SL

Bi-palettes 630 x 800 mm – charge 1500 kg

Tête Tilting continu axe A +80/-95° (175° de basculement)

Broche ISO 50 rotation maxi 10.000 tr/min

Puissance de broche (S1 / S6-40%) = 40/52 kW

Course longitudinale axe X = 1300 mm

Course verticale axe Y = 1400 mm

Course transversale axe Z = 1400 mm

Rapides 50 m/min

Changeur d’outils Magasin 199 outils ISO 50

Diam admissible en rotation palette 1400 mm

Axe B plateau tournant continu 3.600.000 pos.

Rotation axe B = 40 tr/min

Arrosage haute pression 65 bars

Palpeur Renishaw RMP 60 + NC 4

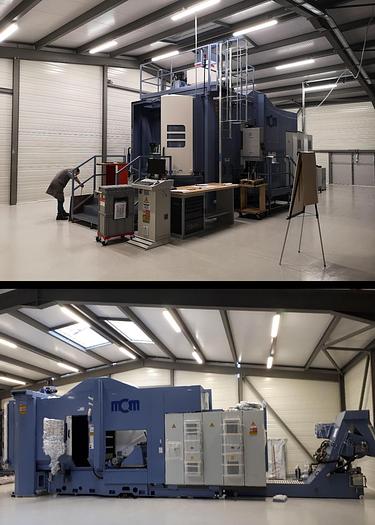

Convoyeur à copeaux

Compteur broche : moins de 7.000 h

Heure machine : 12.000 h

5-axis machining center

Make MCM type i.TANK 1300 5-axis

YEAR end 2018

CNC Siemens 840D-SL

Twin-pallets 630 x 800 mm – max. load 1500 kg

Tilting continuous milling head A-axis +80/-95° (175°)

Spindle ISO 50 max. speeds 10.000 RPM

Spindle power (S1 / S6-40%) = 40/52 kW

X-axis longitidunal travel = 1300 mm

Y-axis vertical travel = 1400 mm

Z-axis transverse travel = 1400 mm

Rapids 50 m/min

Auto Tool Changer Magazine 199 tools ISO 50

Max. admitted diameter on pallet 1400 mm

B-axis rotary table continuous 3.600.000 pos.

B-axis revolution = 40 RPM

High Pressure Coolant Thru Spindle 65 bar

Renishaw Probes RMP 60 + NC 4

Chip conveyor
