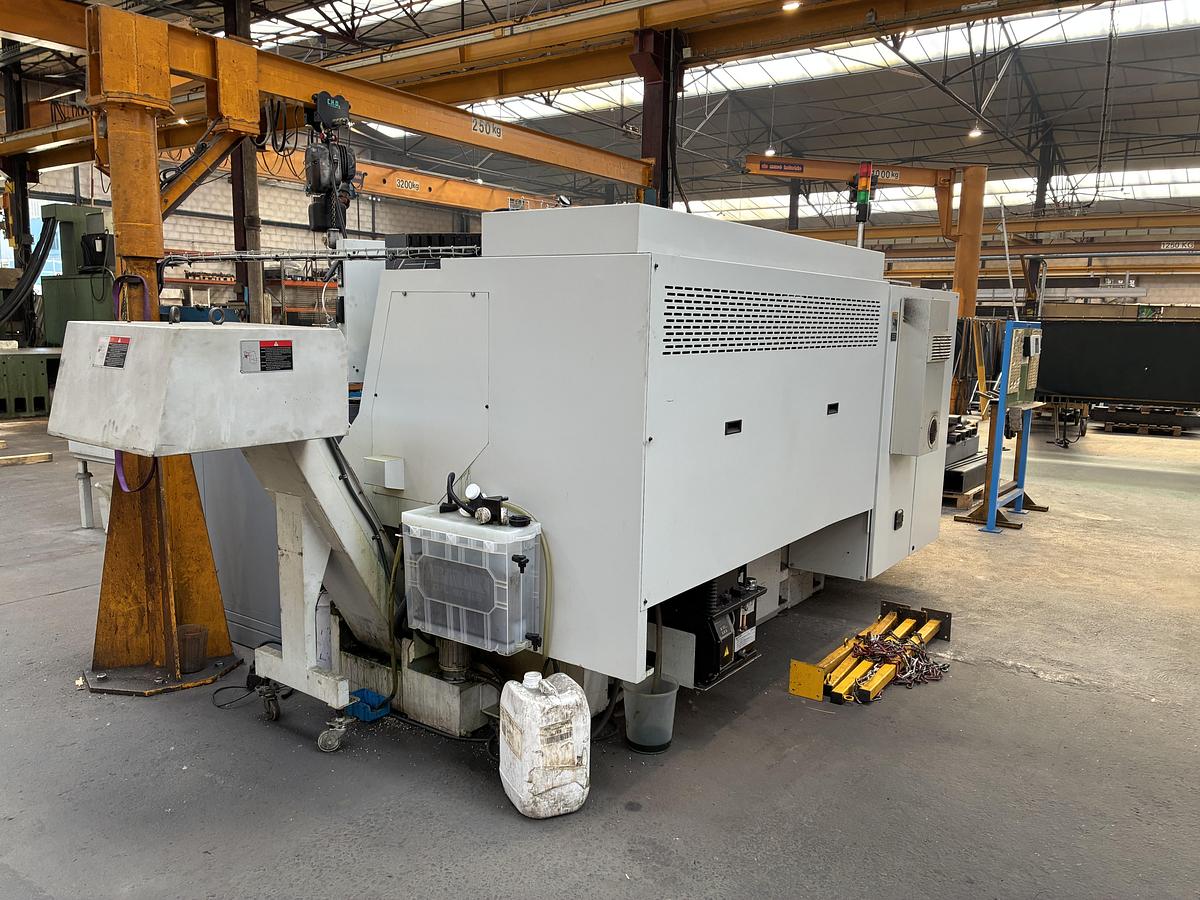

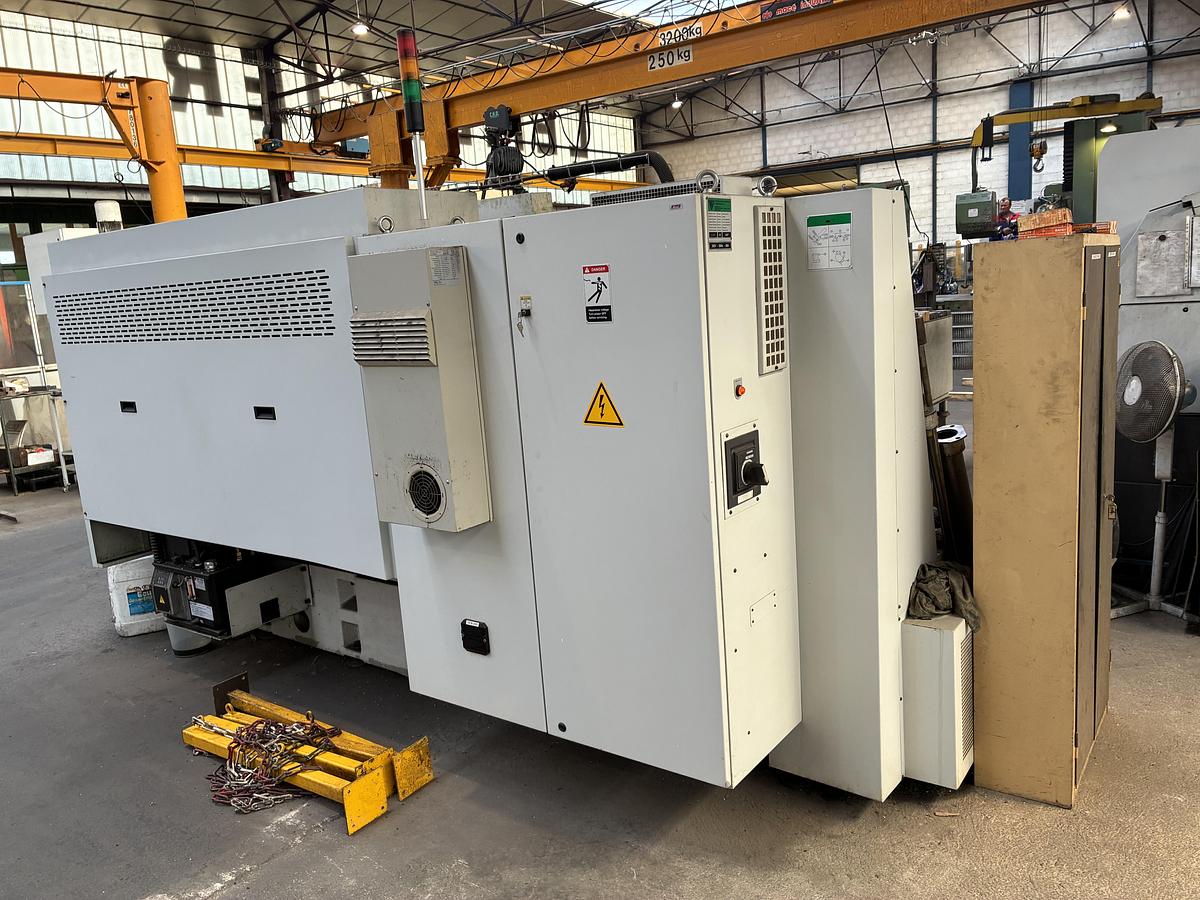

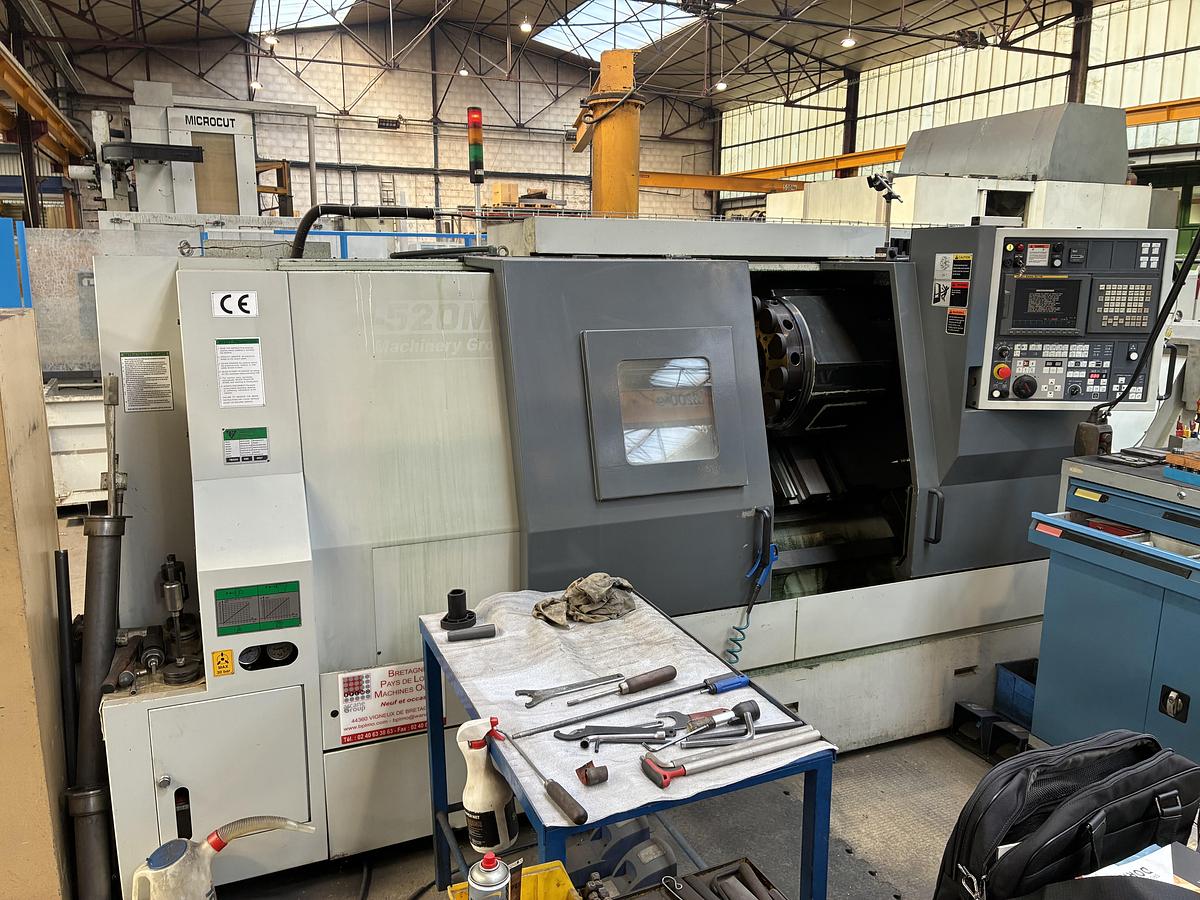

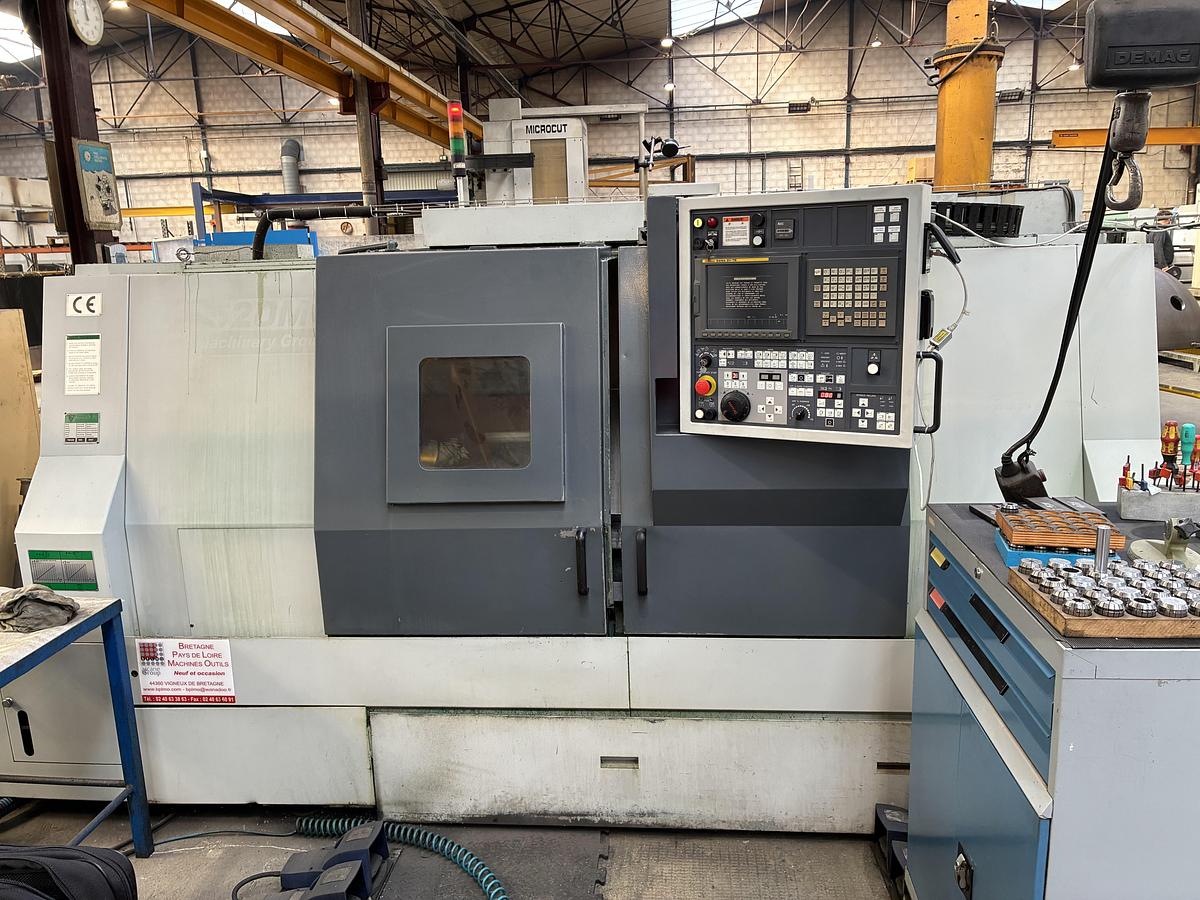

CMZ TBI 520 B-MC

Tour CN 3 axes marque CMZ (tour CN à banc incliné)

Type TBI 520-MC année 2007 avec fraisage

Diam maxi de tournage 420 mm (diam sur le banc 520 mm)

Distance entrepointes 1100 mm

Courses X = 296 mm et Z = 1090 mm

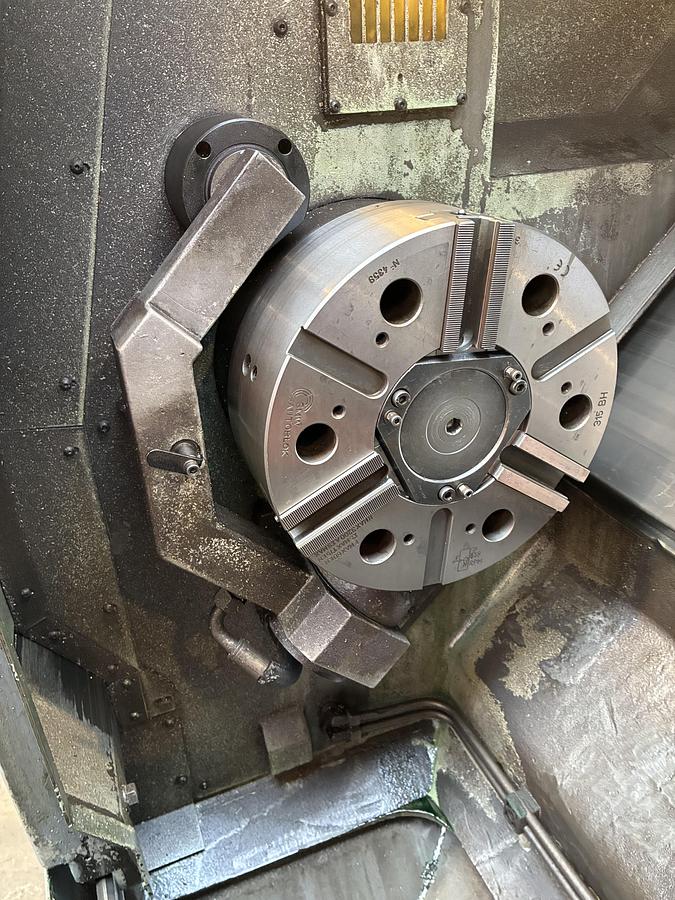

Mandrin hydraulique 3 mors autocentreur SMW Autoblok diam 315–type BHD-3 - 315-FL

Cylindre hydraulique à centre ouvert (broche percée) SMW Autoblok type VNK (nez ASA 8’’ A2 ?)

Vitesse de rotation de broche de tournage 2500 tr/min

Vitesse de rotation maxi en fraisage 4000 tr/min

Puissance moteur principal 22 Kw

Puissance moteur fraisage 3,7 Kw

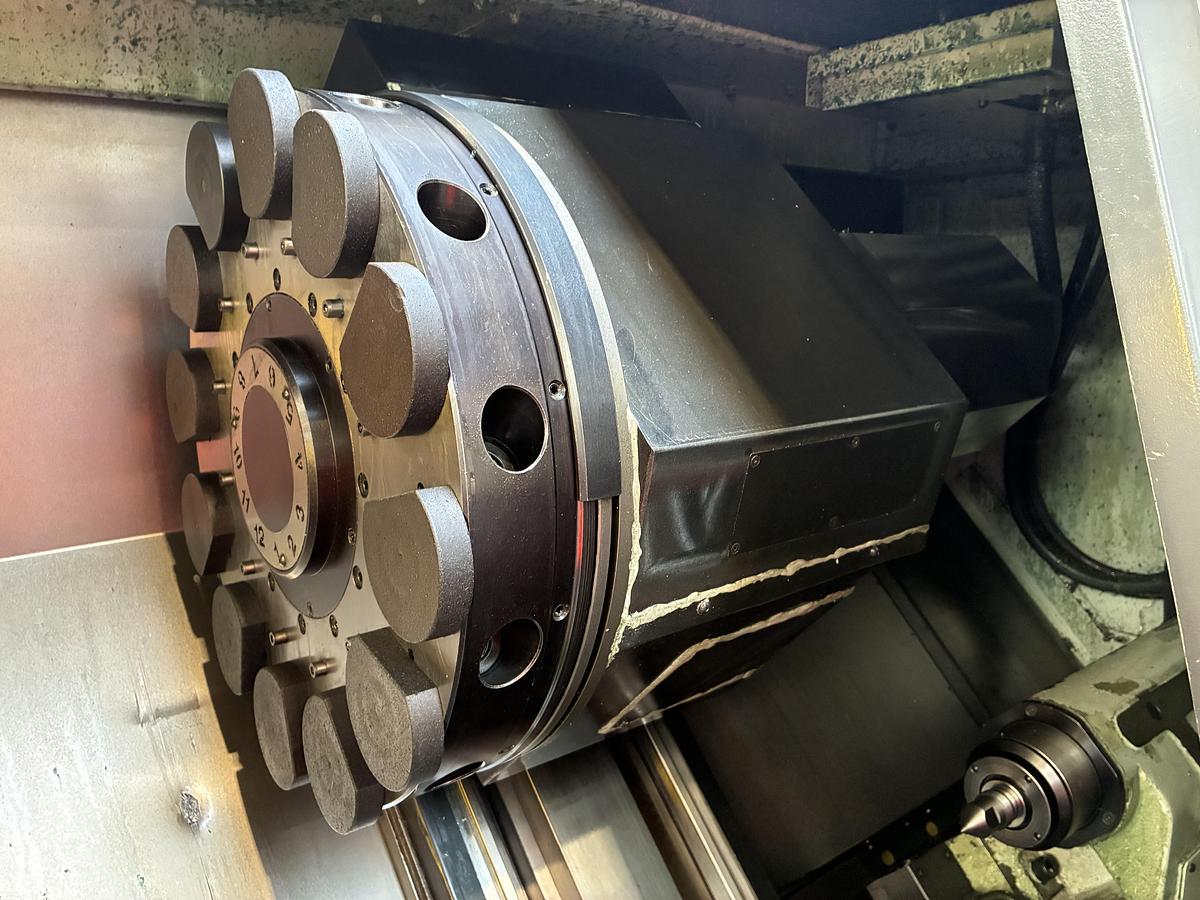

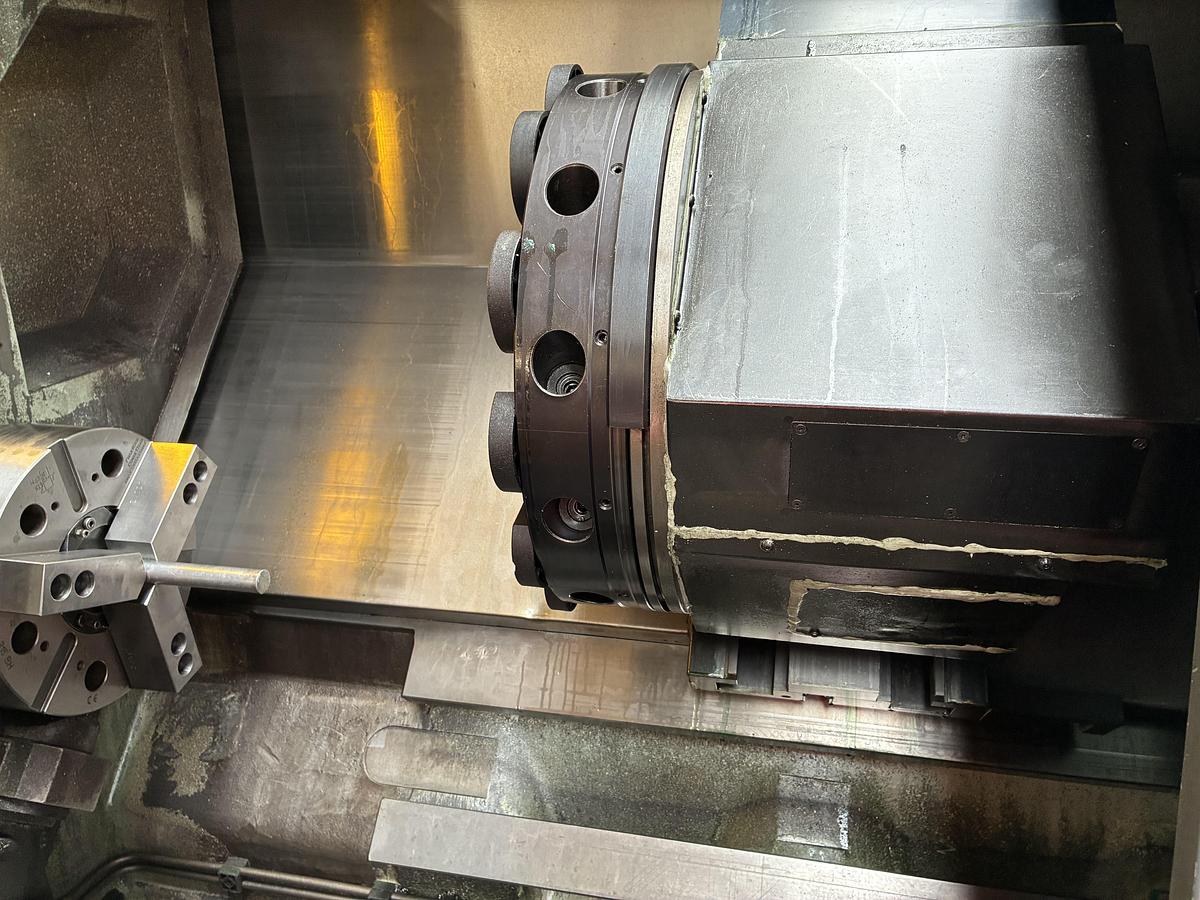

Tourelles 12 postes VDI 50

Alésage de broche 108 mm

Rapides X 18 m/min et Z 24 m/min

Palpeur d’outils (bras de mesure, fonctionnement non vérifié)

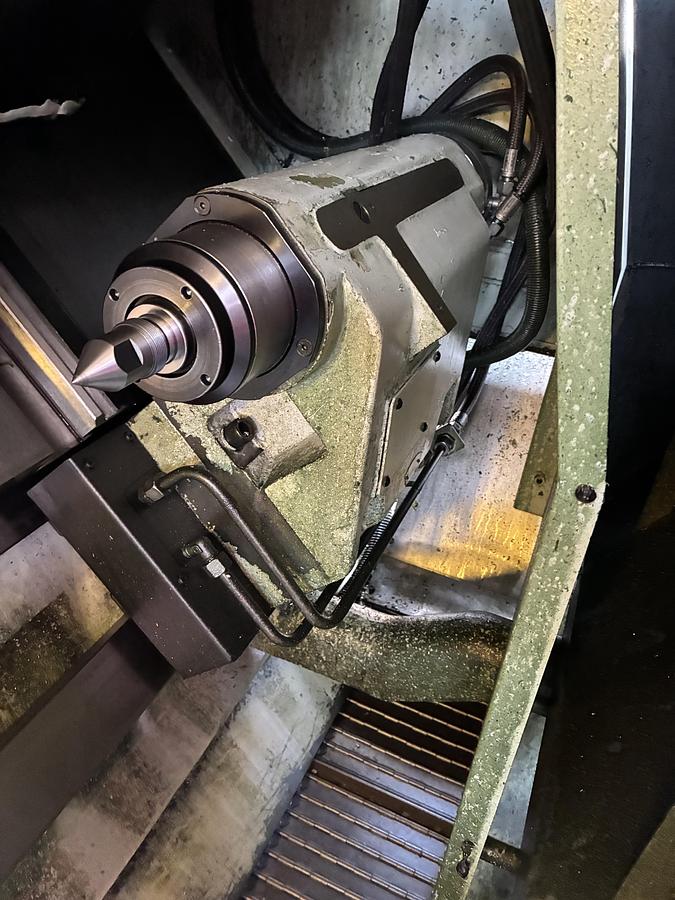

Contrepointe hydraulique

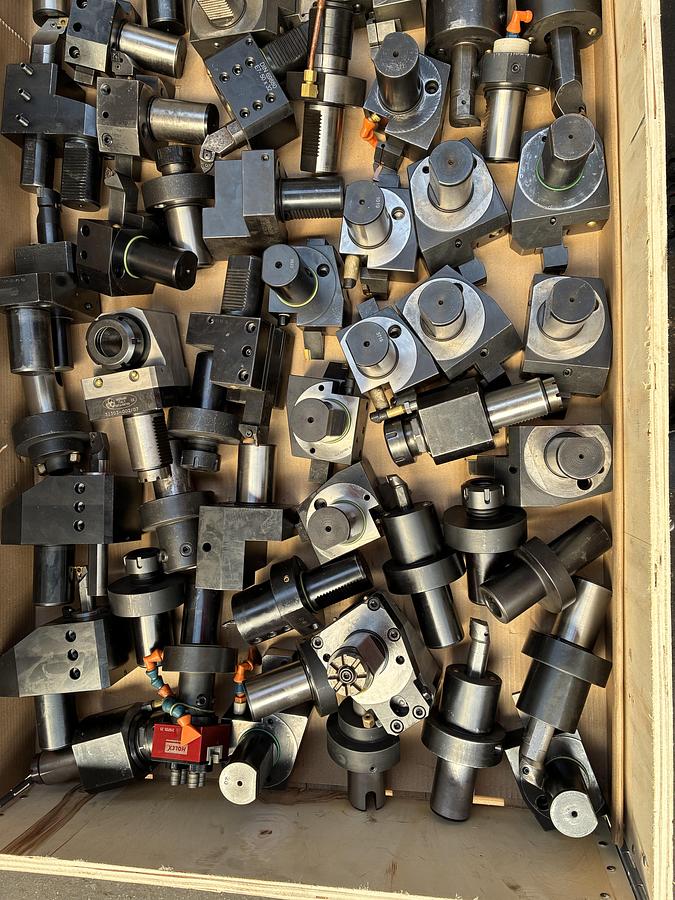

Axe C et outils motorisés

CNC 3-axis slant bed lathe

Make CMZ Type TBI 520 year 2003 with milling

Max. turning diameter 420 mm (swing over bed 520 mm)

Distance between centers 1100 mm

Travels X = 296 mm and Z = 1090 mm

Hydraulic chuck 3 jaw autocentering SMW Autoblok diam 315–type BHD-3 - 315-FL

Max. spindle speeds of turning 2500 RPM

Max. spindle speeds of milling 4000 RPM

Main motor power 22 Kw

Milling motor power 3,7 Kw

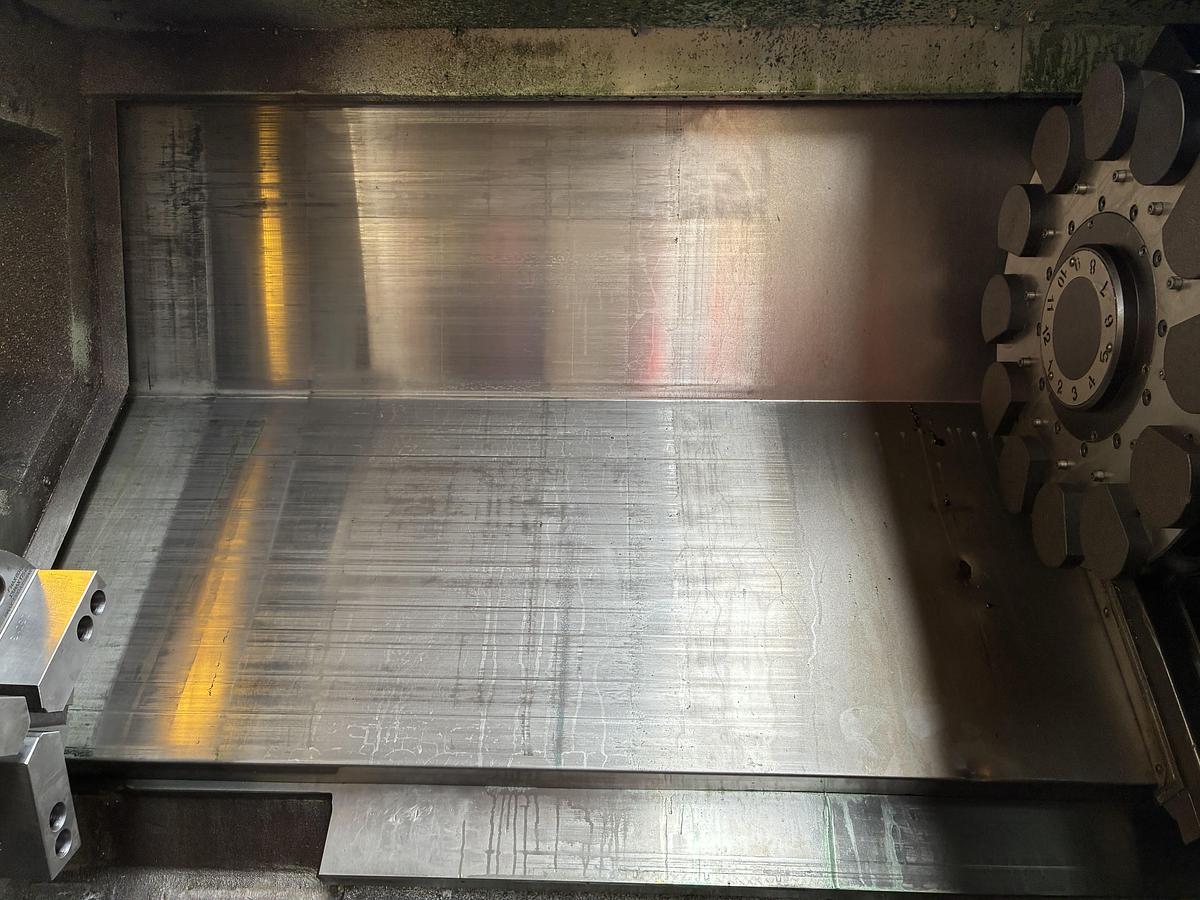

Turret 12 tool holders VDI 50

Spindle bore 108 mm

Rapids X 18 m/min and Z 24 m/min

Tool probe (arm measurer, working condition not checked)

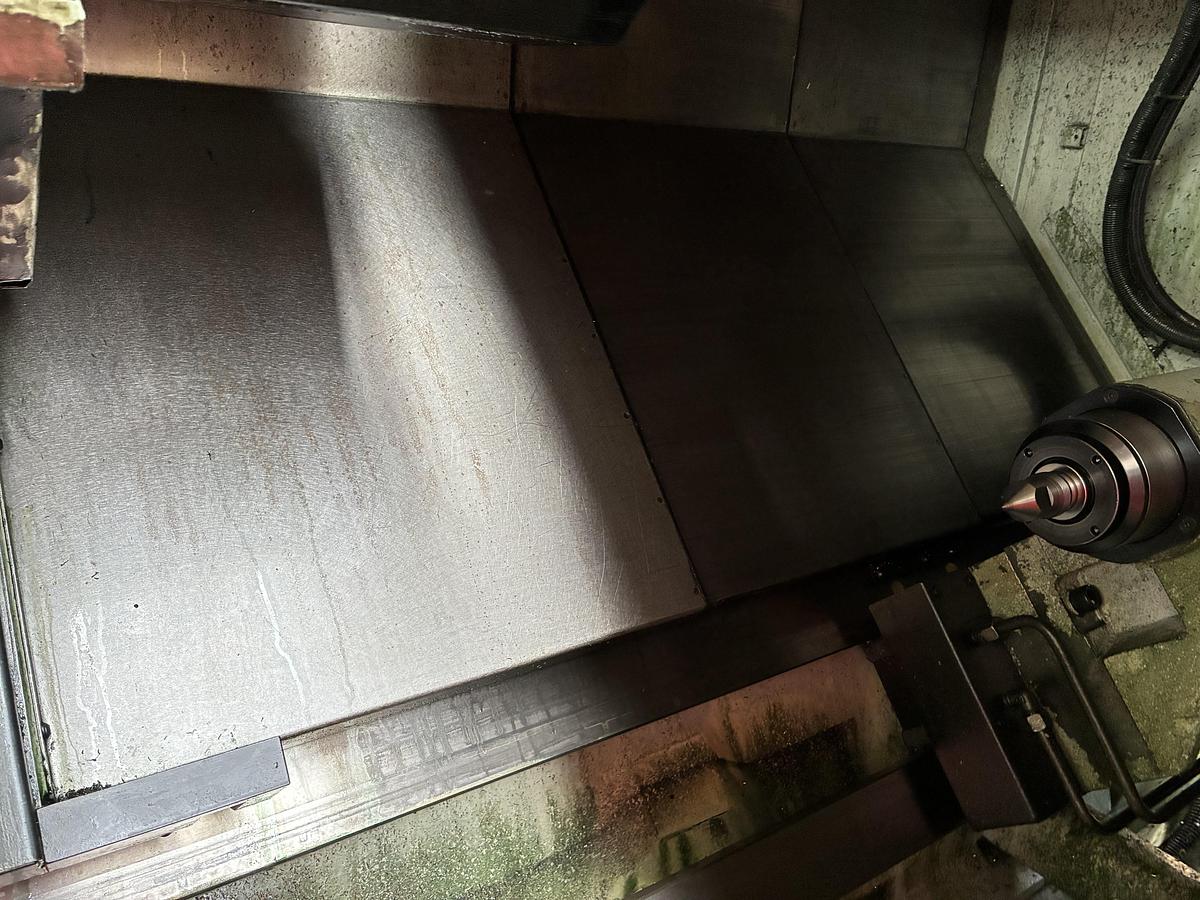

Hydraulic tailstock

C-axis and live tooling (driven tools)
