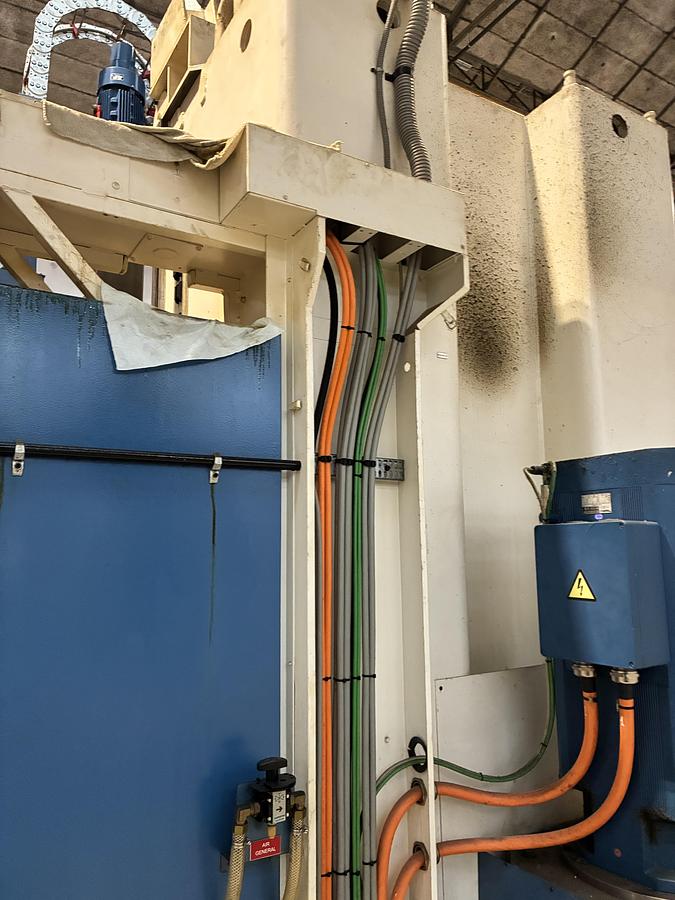

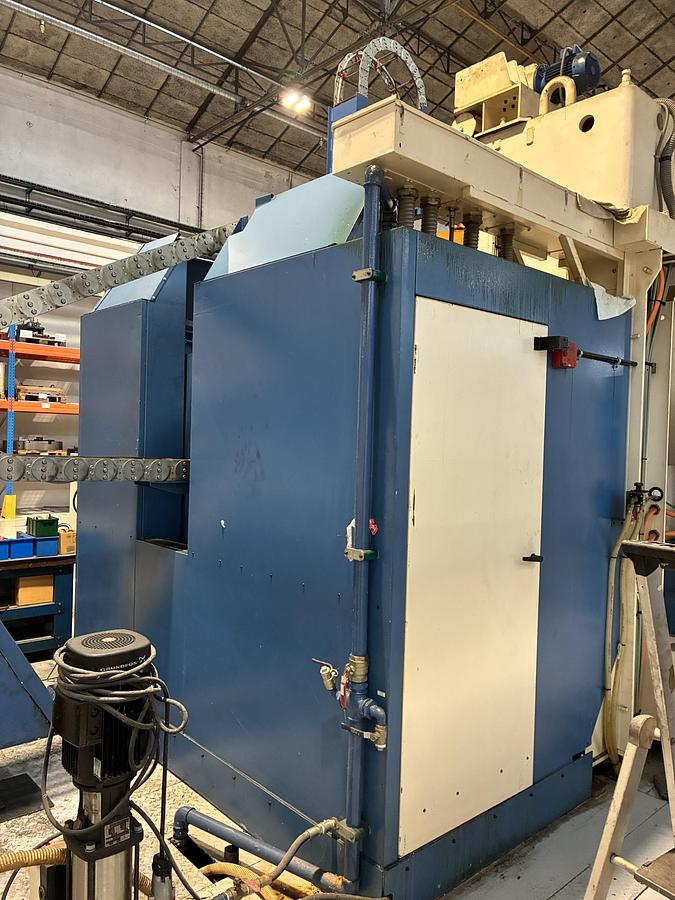

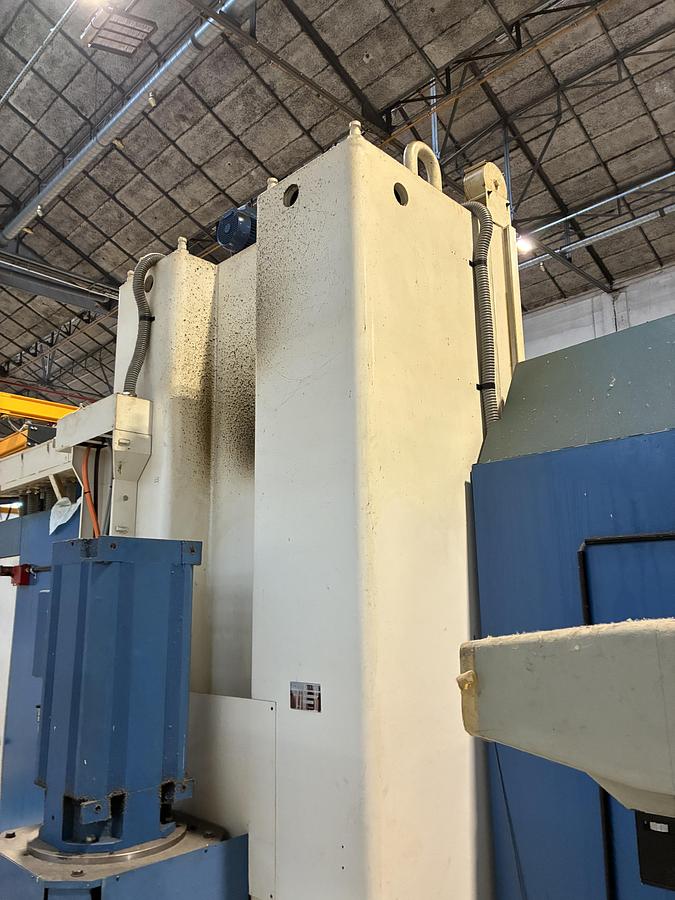

Tour vertical TFM 100 / CNC vertical lathe Berthiez TFM 100

Tour vertical CN 2 axes

Marque BERTHIEZ type TFM 100N

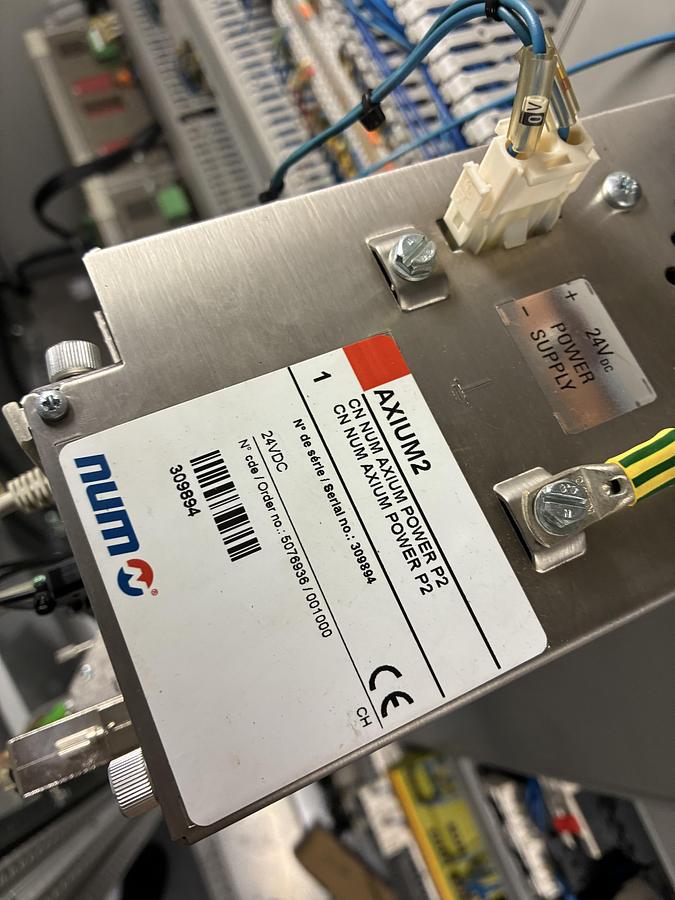

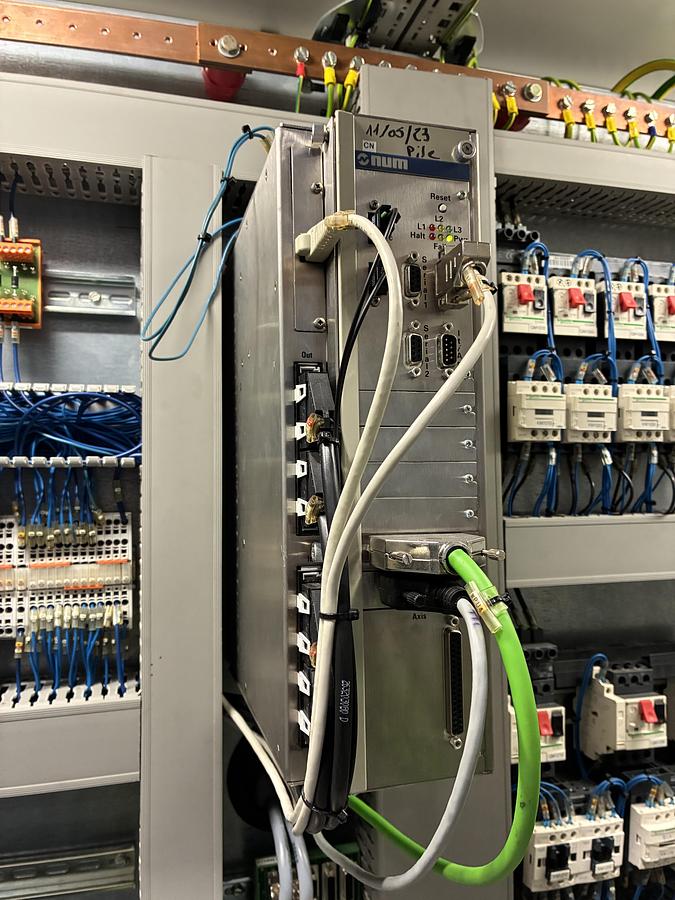

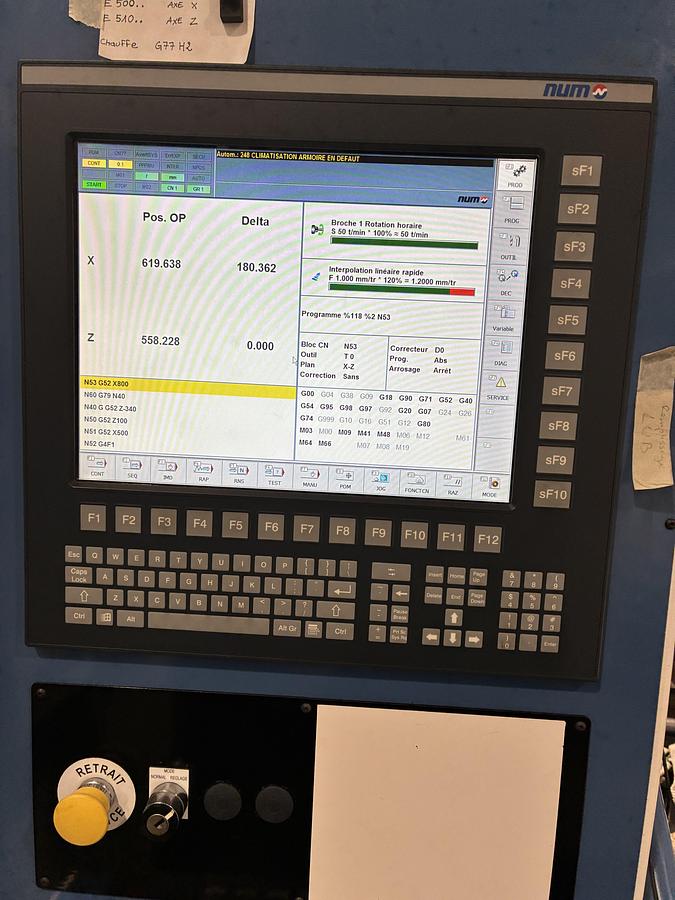

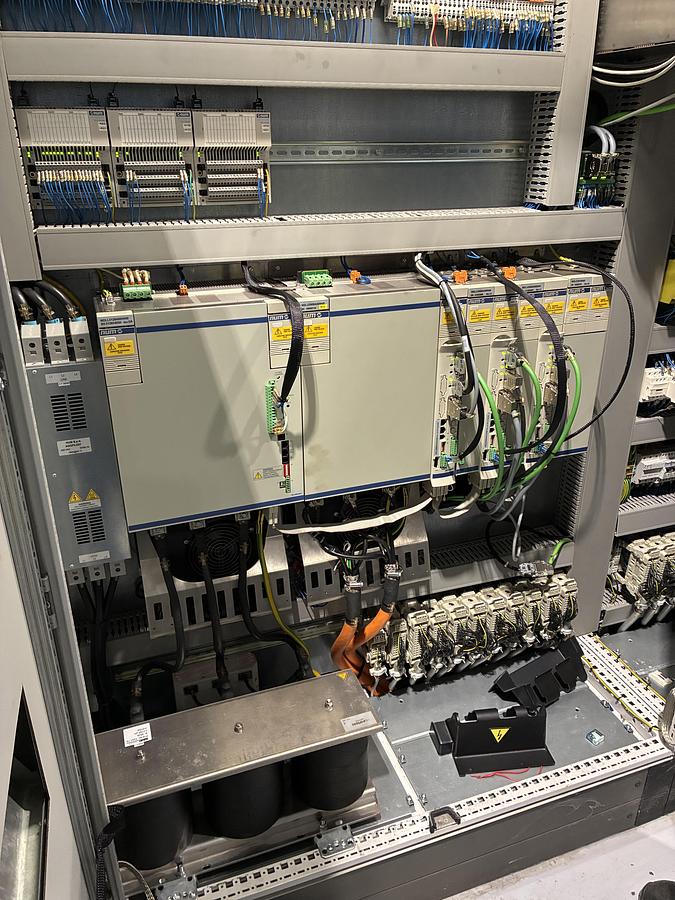

CN Num Axium Power Advanced (logiciel T5) avec manivelle filaire

Année 1994 rétrofit en 2013

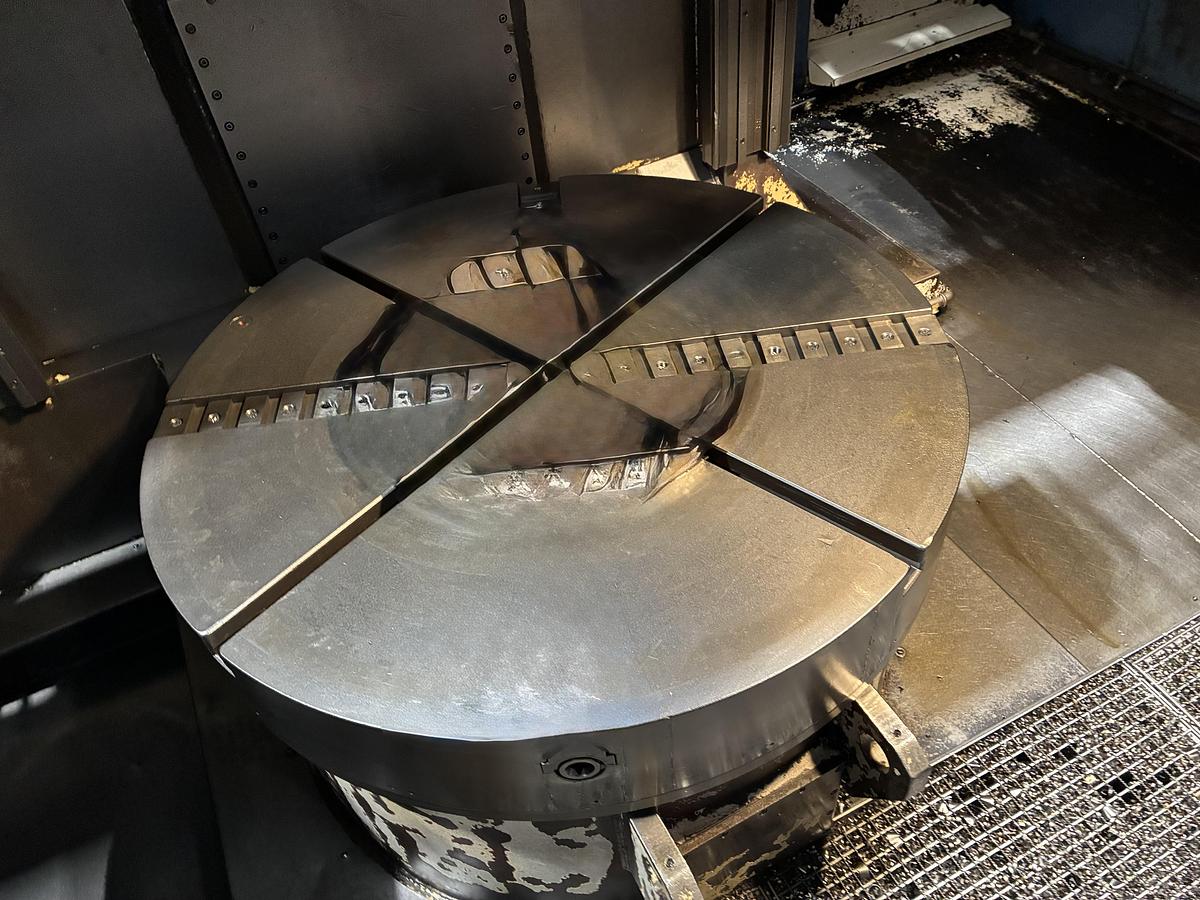

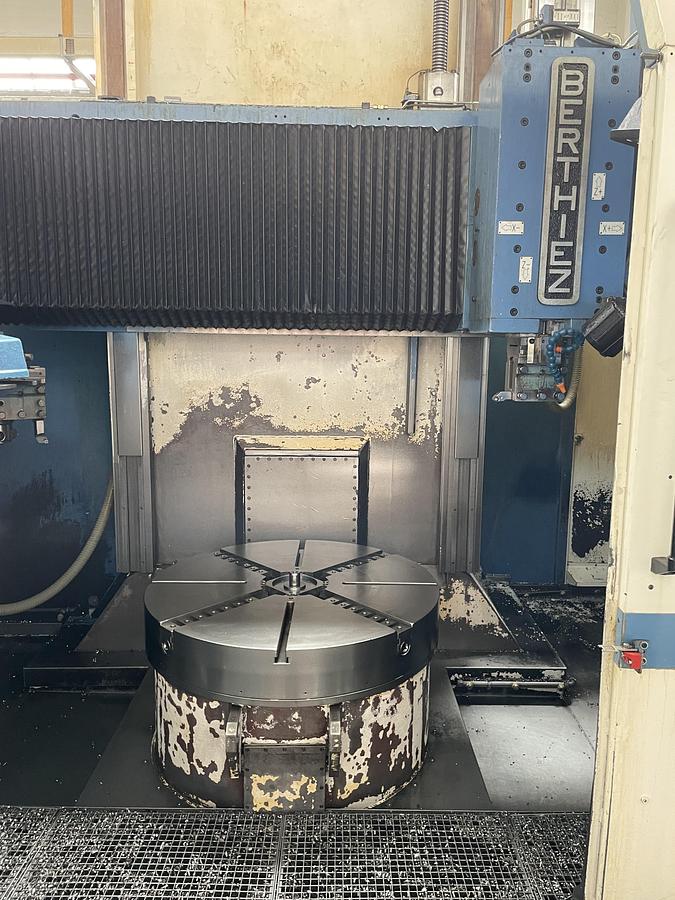

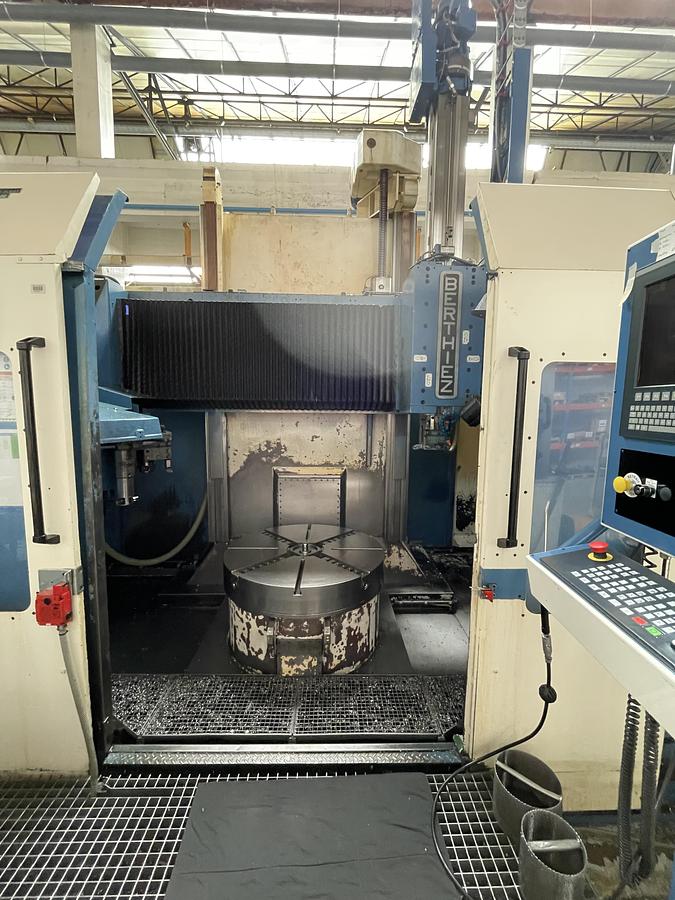

Diamètre du plateau 1000 mm à 4 ou 8 rainures (vendu sans mors) Diamètre maxi à tourner 1240 mm Hauteur maximale usinable 1000 mm (à vérifier)

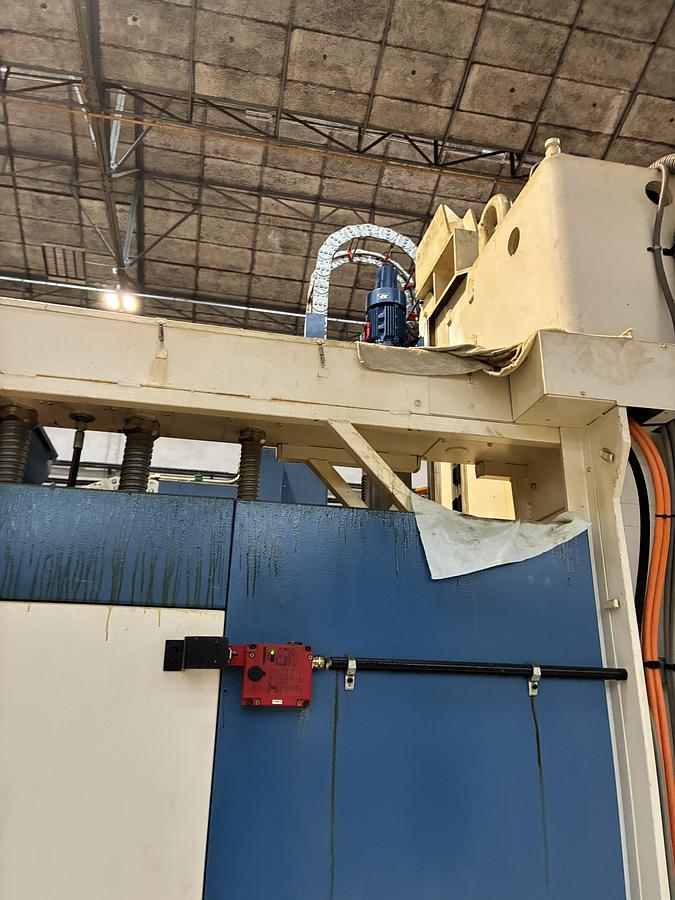

Hauteur mini sous la traverse 530 mm (traverse déplaçable verticalement) Course verticale de la traverse 950 mm Course verticale du coulant (Z) 800 mm Section du coulant du chariot porte-outil 180 x 180 mm Vitesse de rotation du plateau (gamme continue) 3,15 à 400 tr/min

Déplacement horizontal du chariot à droite de l'axe plateau 740 mm

et à 400 mm à gauche (ou 750 mm, à vérifier)

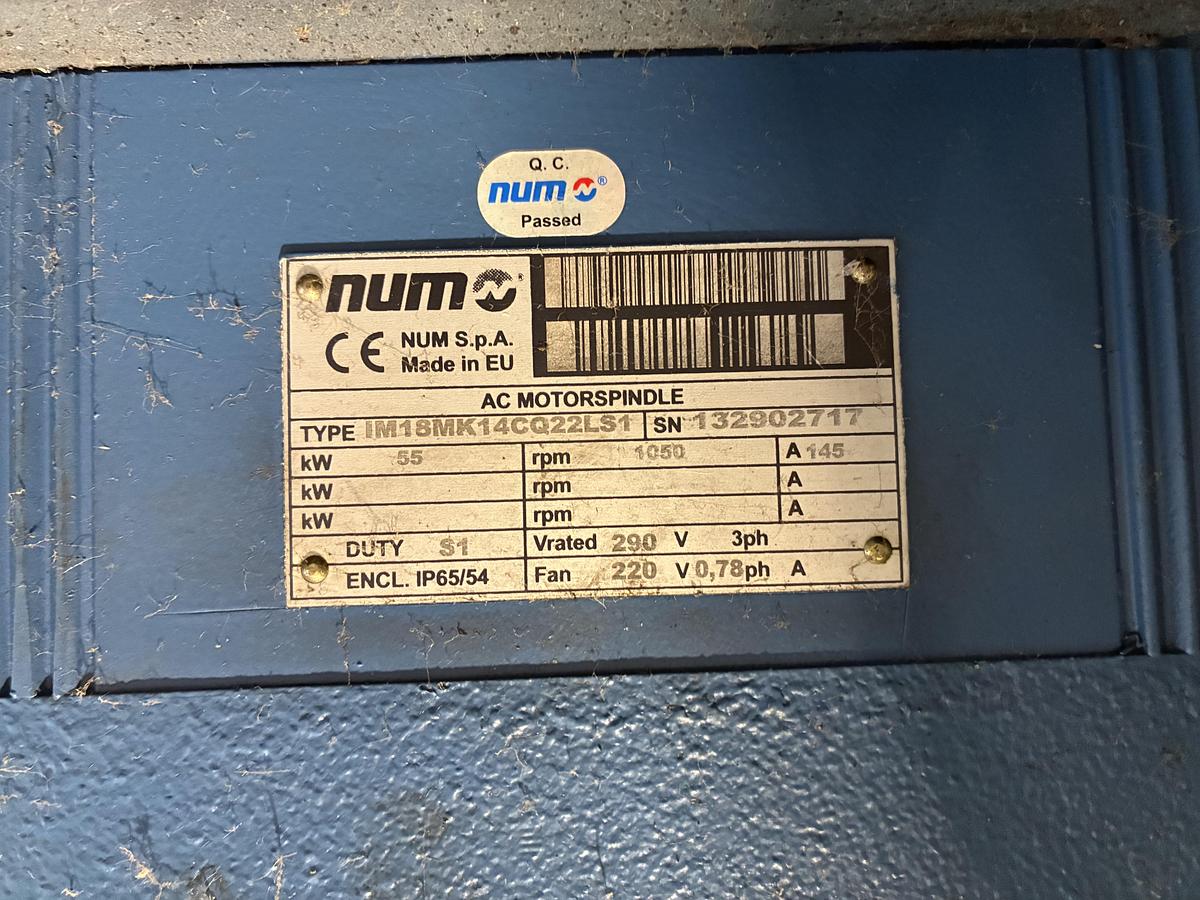

Inclinaison du coulant +/- 30° Moteur principal Num puissance 55 Kw Charge maximale admise sur plateau 8 t Machine sans fondations !

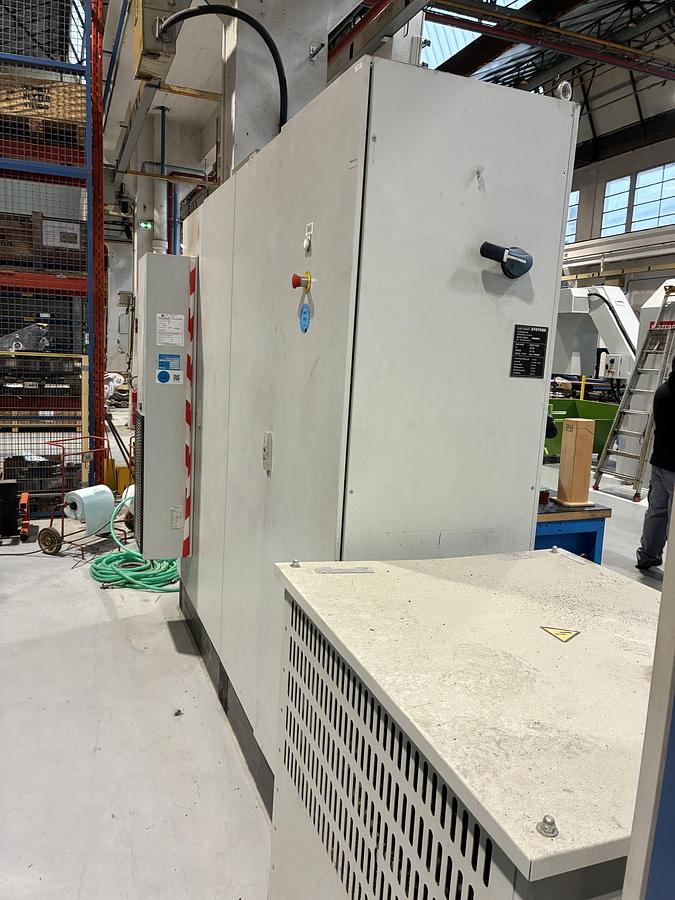

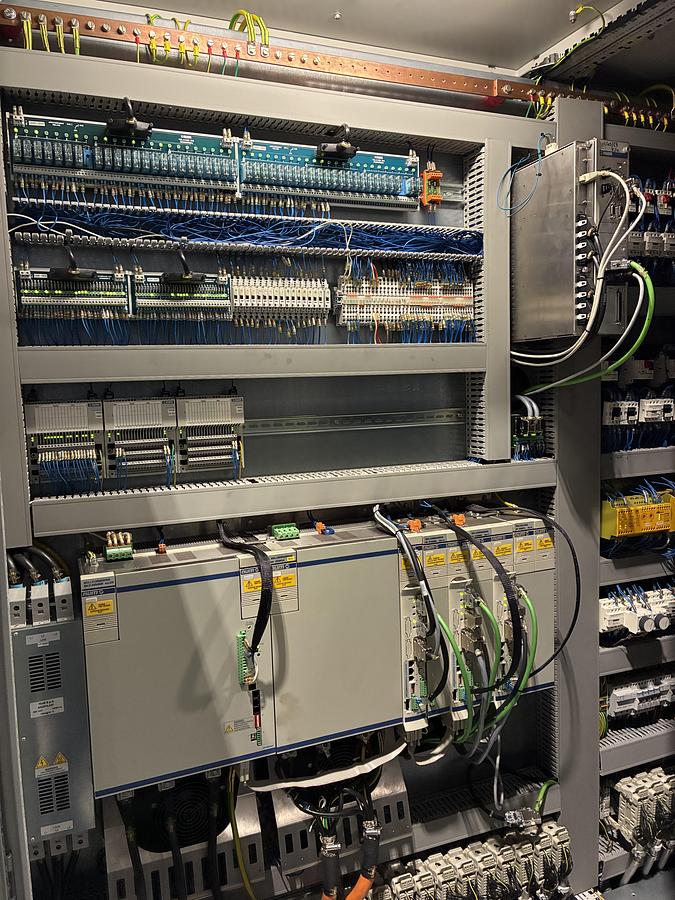

3 x 400 V - 50 Hz

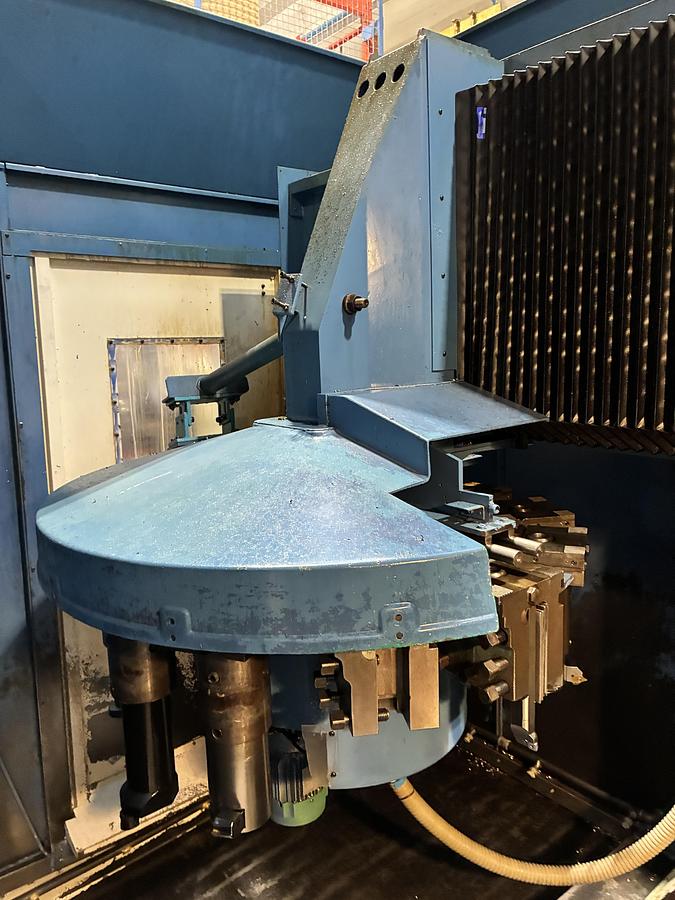

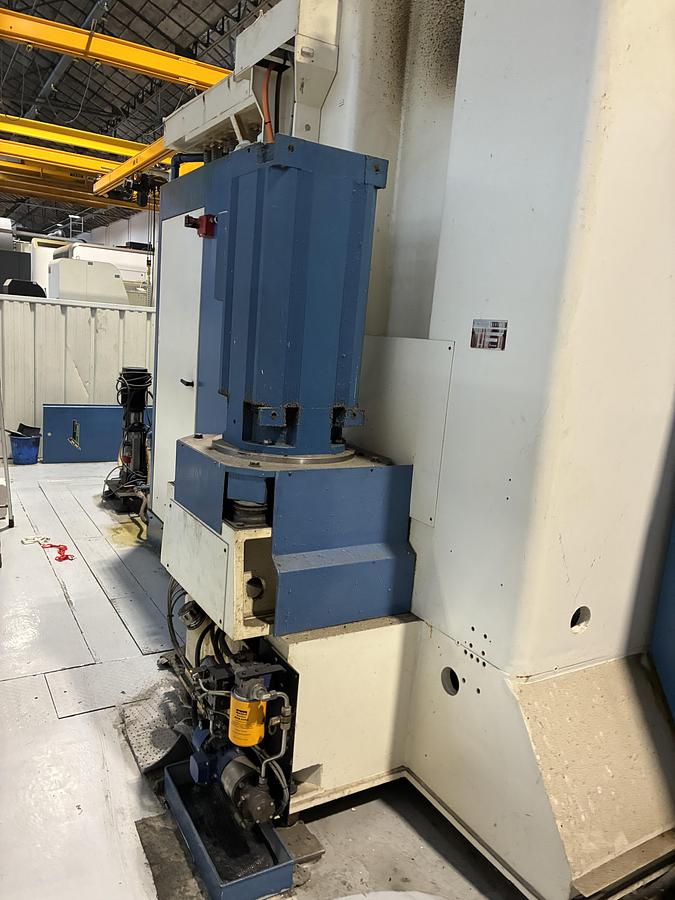

Changeur d'outils 12 positions

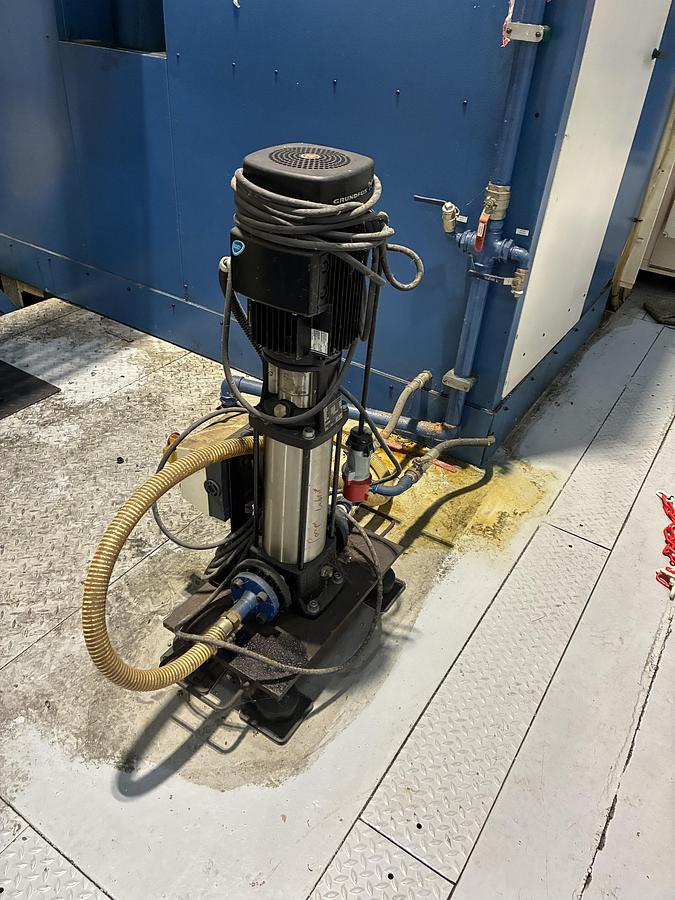

Arrosage

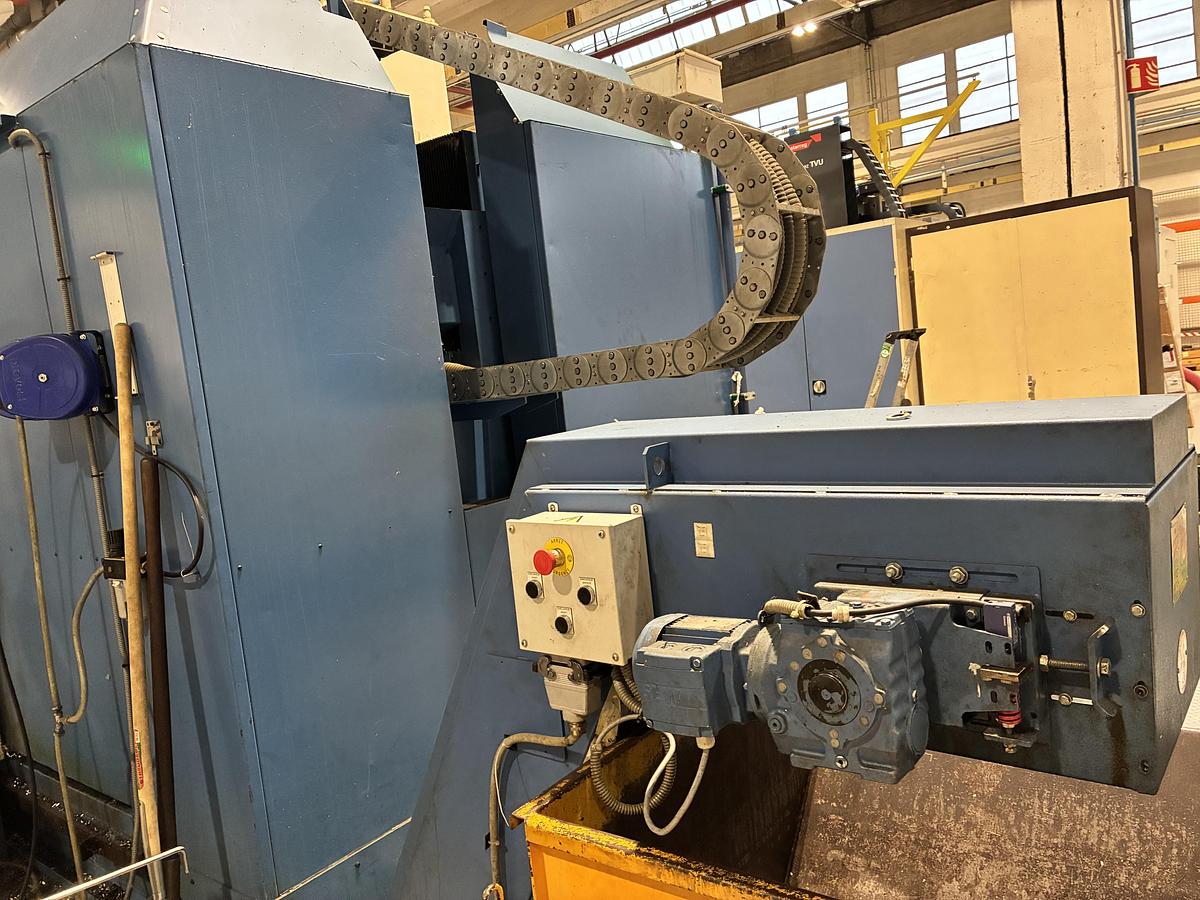

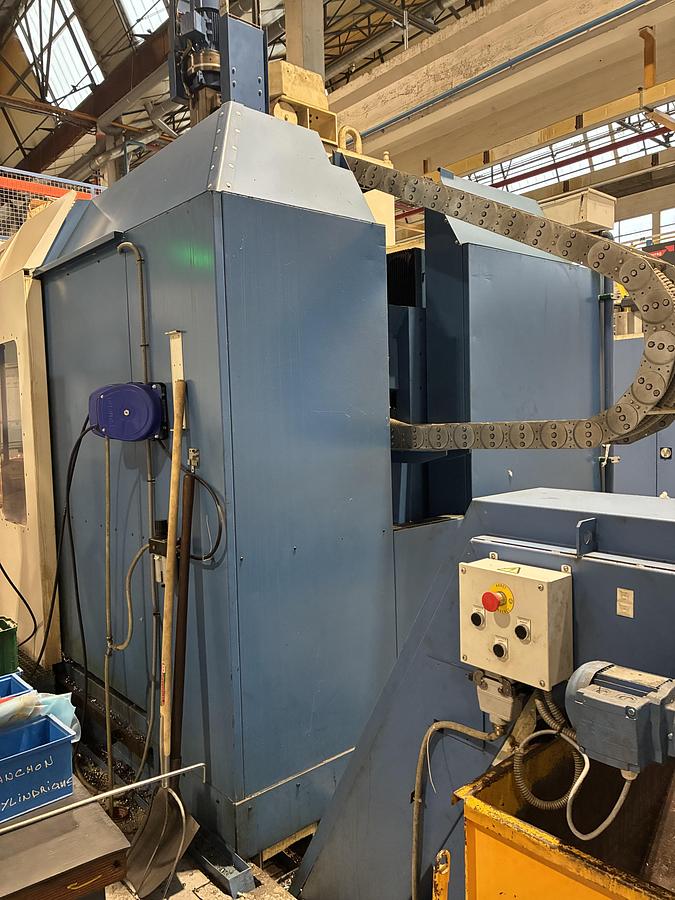

Convoyeur à copeaux

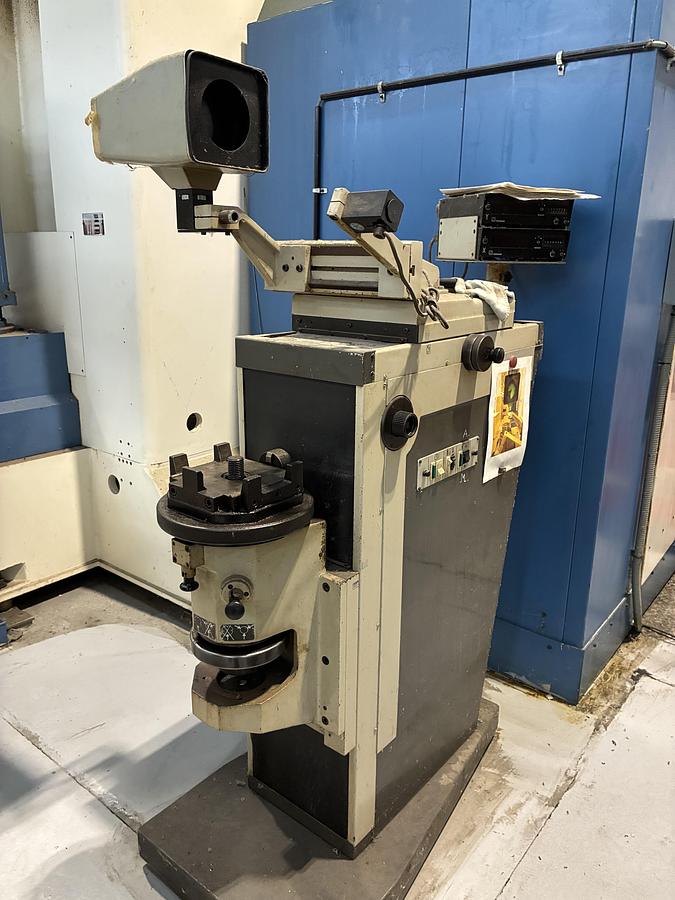

Gabarit pour contrôle bris d'outil avec axe X et Y

ENGLISH VERSION : CNC vertical lathe BERTHIEZ TFM 100 CNC Num Axium Power Advanced (software T5) with wire handwheel Chuck diameter 1000 mm Max. turning diameter 1240 mm Max. turning height 1000 mm Vertical travel of crossrail 900 mm Vertical travel of ram (Z) 800 mm Ram section 180 x 180 mm Spindle speeds (chuck revolution) 3,15 to 400 RPM Main motor Num 55 Kw Max. admitted load on faceplate 8 Ton Machine without foundation !

3 x 400 V - 50 Hz

Automatic tool holder changer 12 positions

Coolant

Chip conveyor

Tool chassis and system (gabarit) for tool measuring breakage detecition with axis X et Y monitoring DRO (digital readout)
