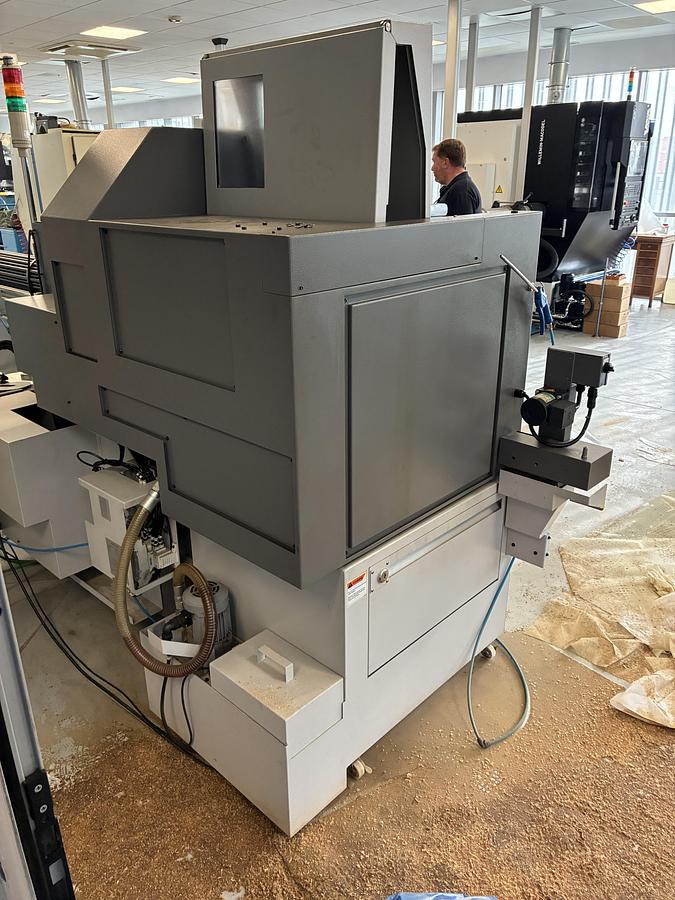

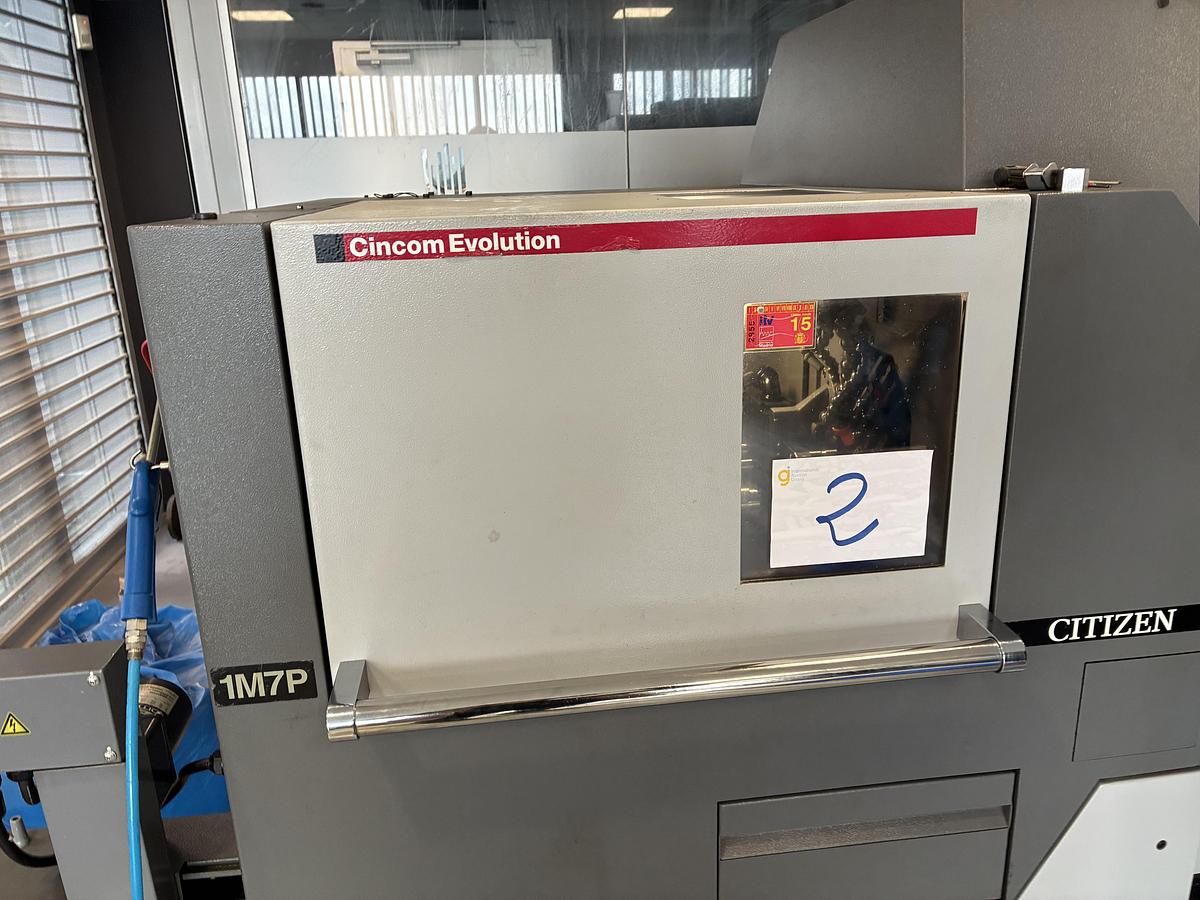

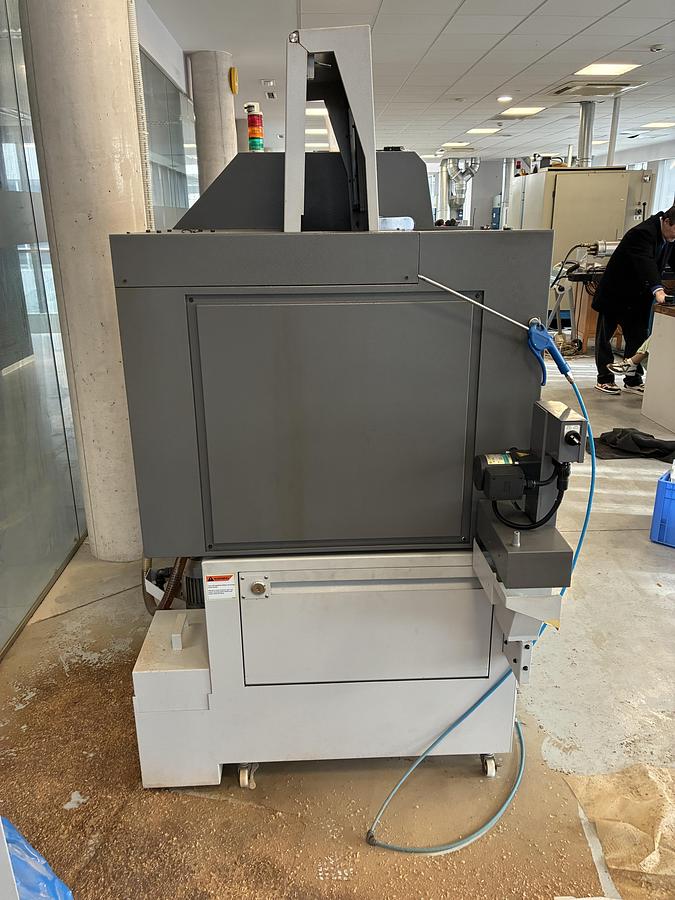

CITIZEN K12E VIIP year 2012 with LNS bar feeder

Tour automatique CN

Citizen K12E VIIP 2 broches

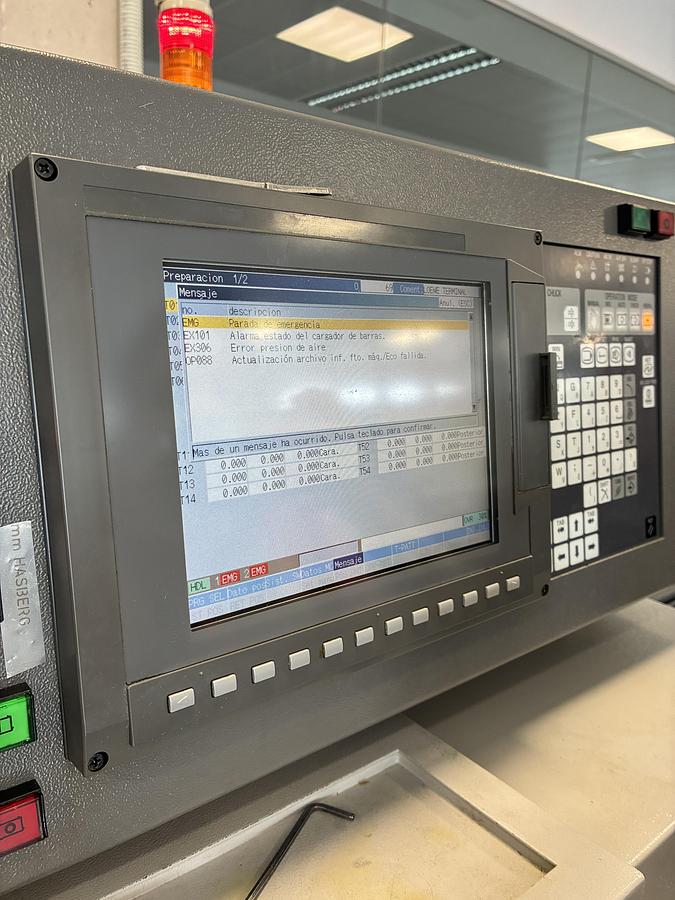

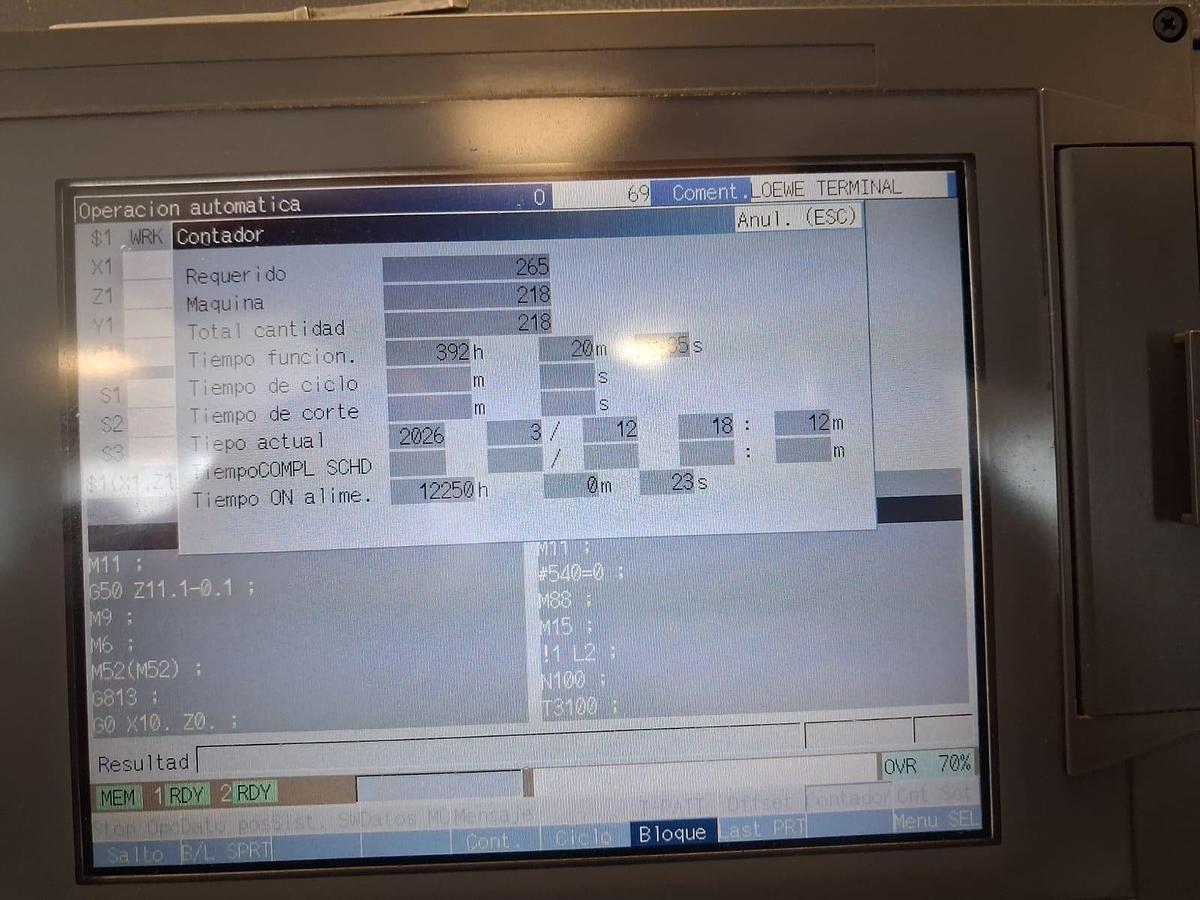

Cincom K12E (Cincom Control)

Année 2012

Diam de tournage maxi 12 mm

Longueur de tournage maxi 200 mm

Diam de percage maxi 10 mm

Diamètre de filetage maxi M8

Passage de broche 20 mm

Vitesse de rotation de broche frontale 200 à 15 000 tr/min

Positionnement de broche avec incrément de 15°

Vitesse de rotation Contre-broche (broche arrière) 200 à 10 000 tr/min

Longueur maxi de taraudage 80 mm

Positionnement de broche avec incrément de 15°

Diamètre de taraudage maxi M5

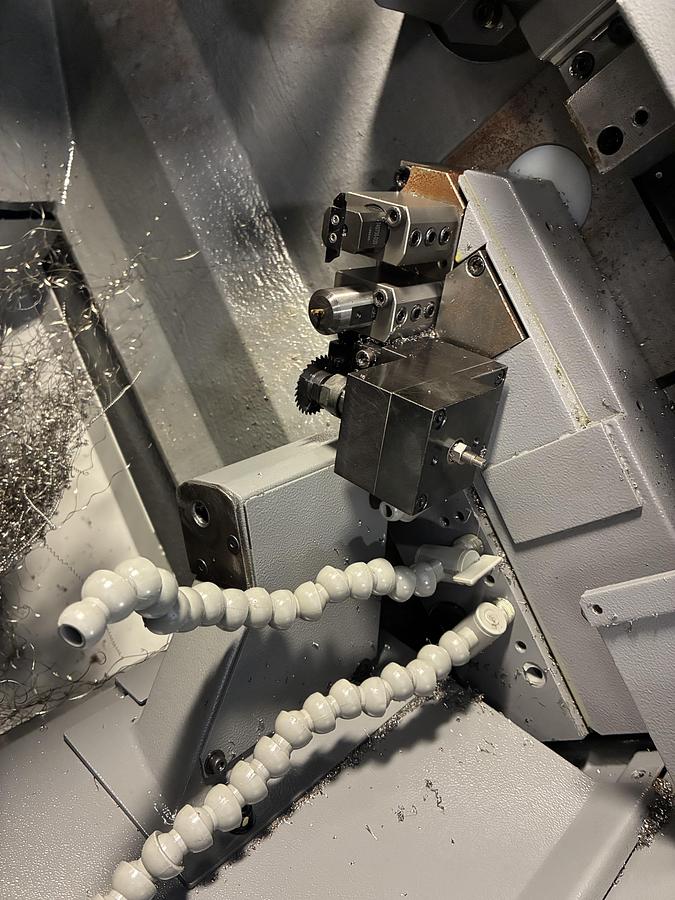

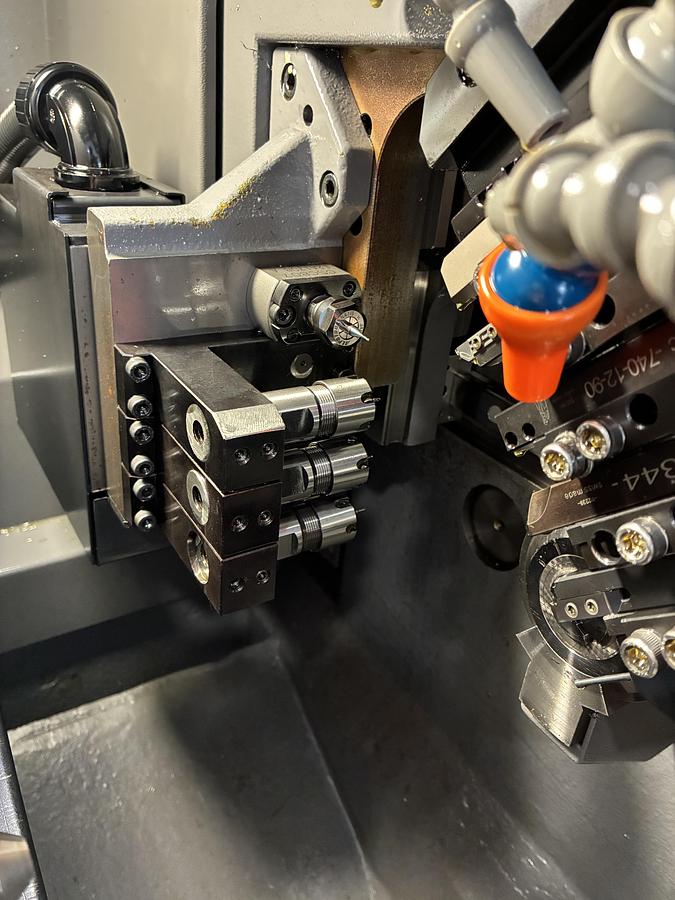

Equipés d'outils de tournage, de percage, etc.

Rapides sur X1 and Y1 = 24 m/min

Rapides sur Z1, X2 and Z2 = 32 m/min

Poids machine 2250 kg

Tension d'arrivée 200V triphasée 50/60 Hz (équipé d'un transformateur 400 V / 210 V) de 8 KVA

Puissance totale requise machine : 7 kVA

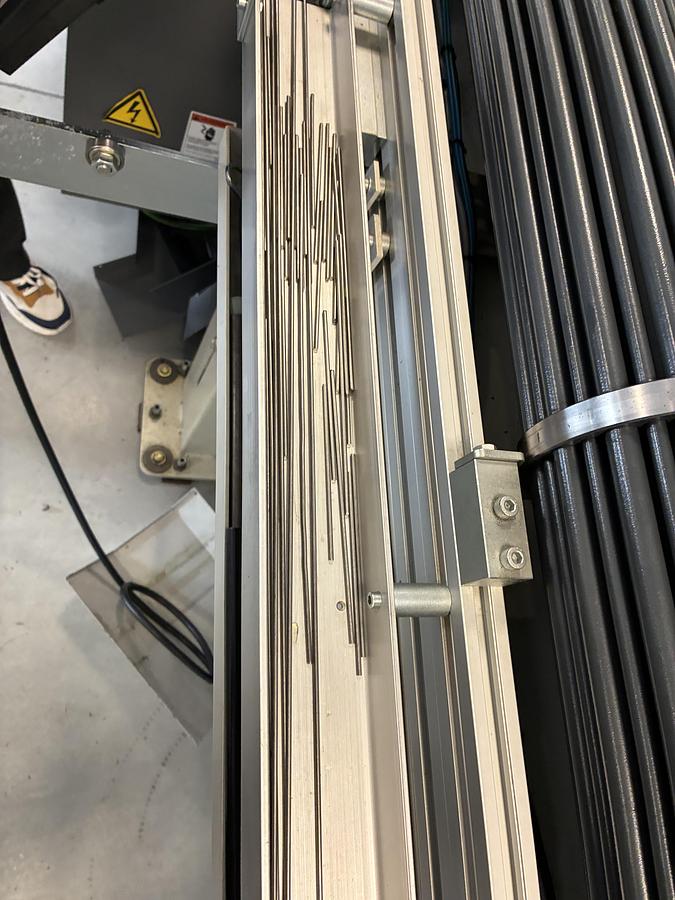

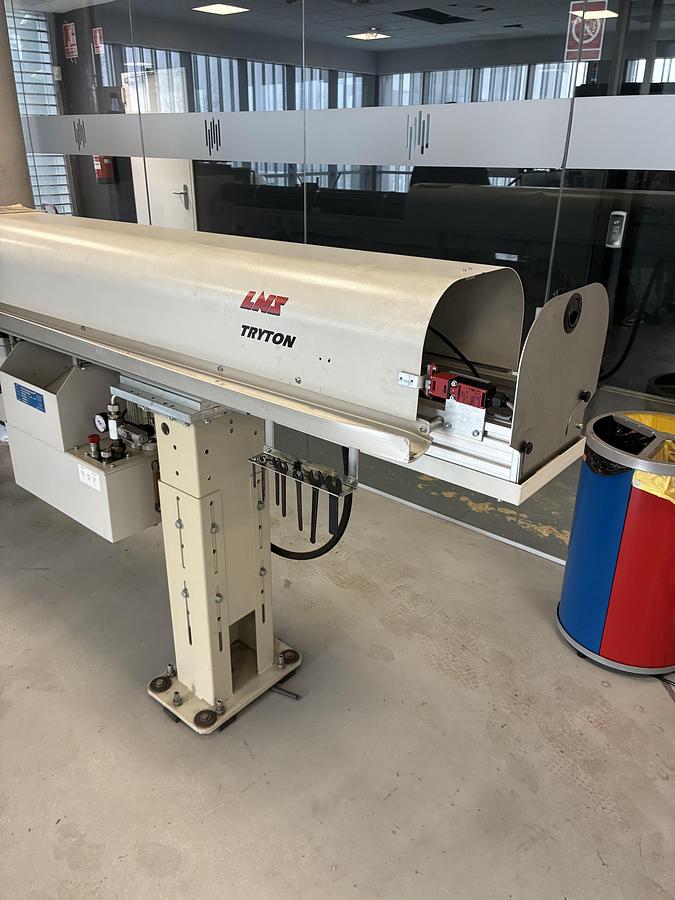

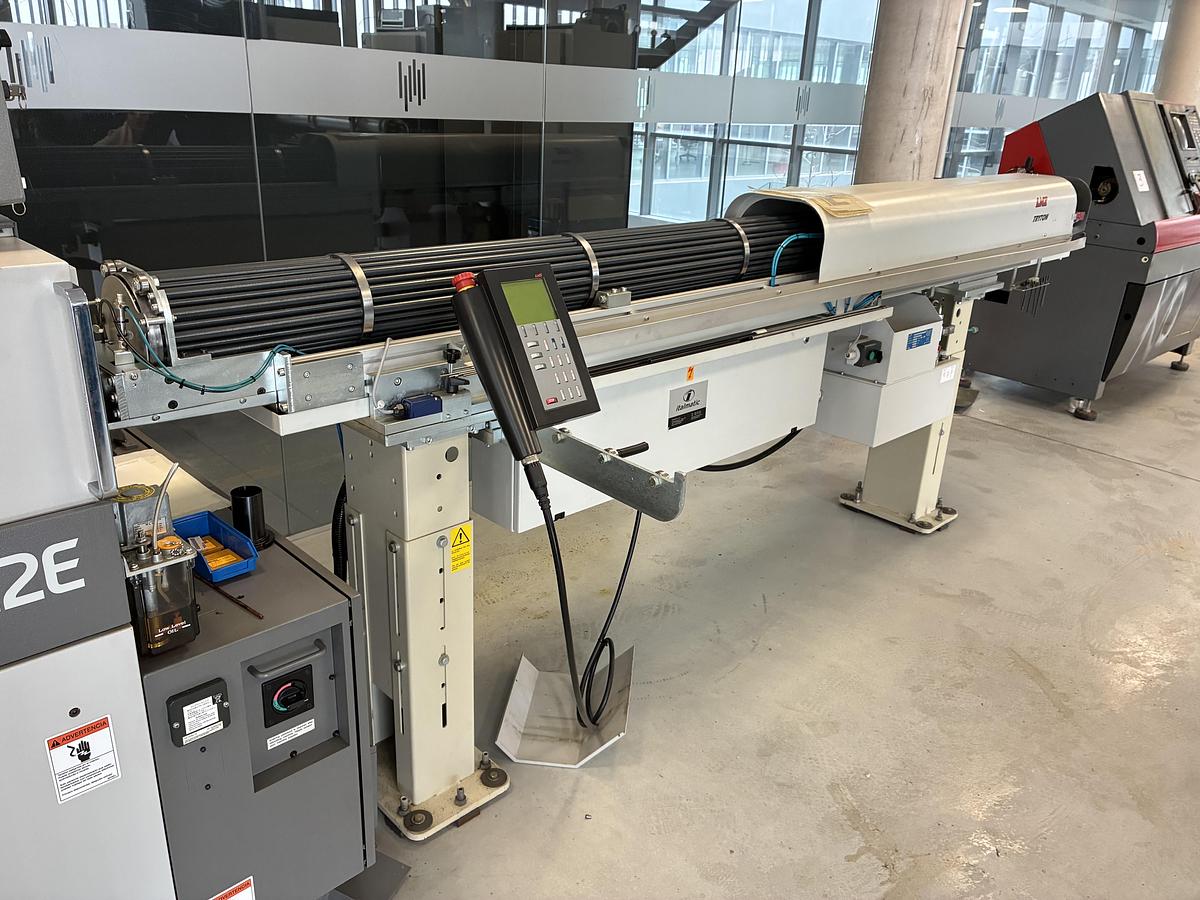

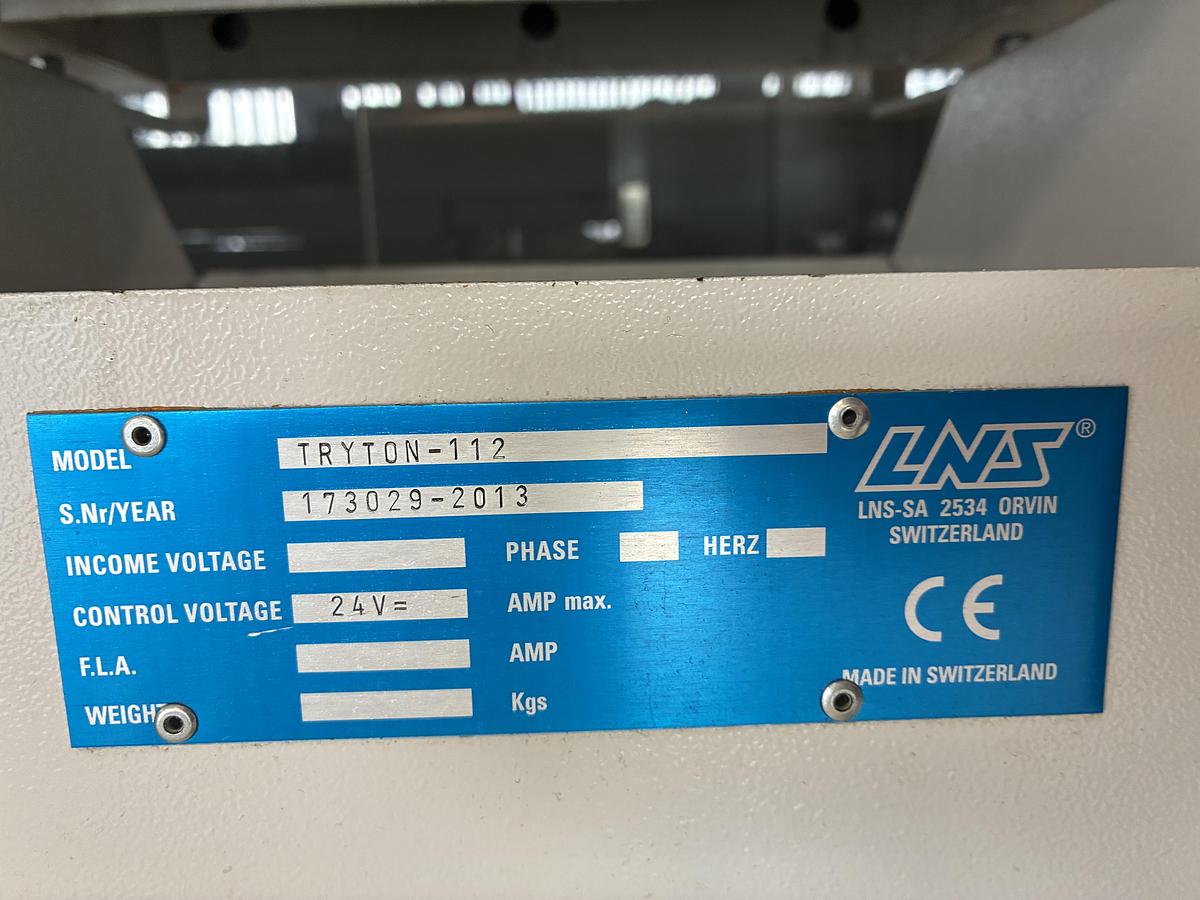

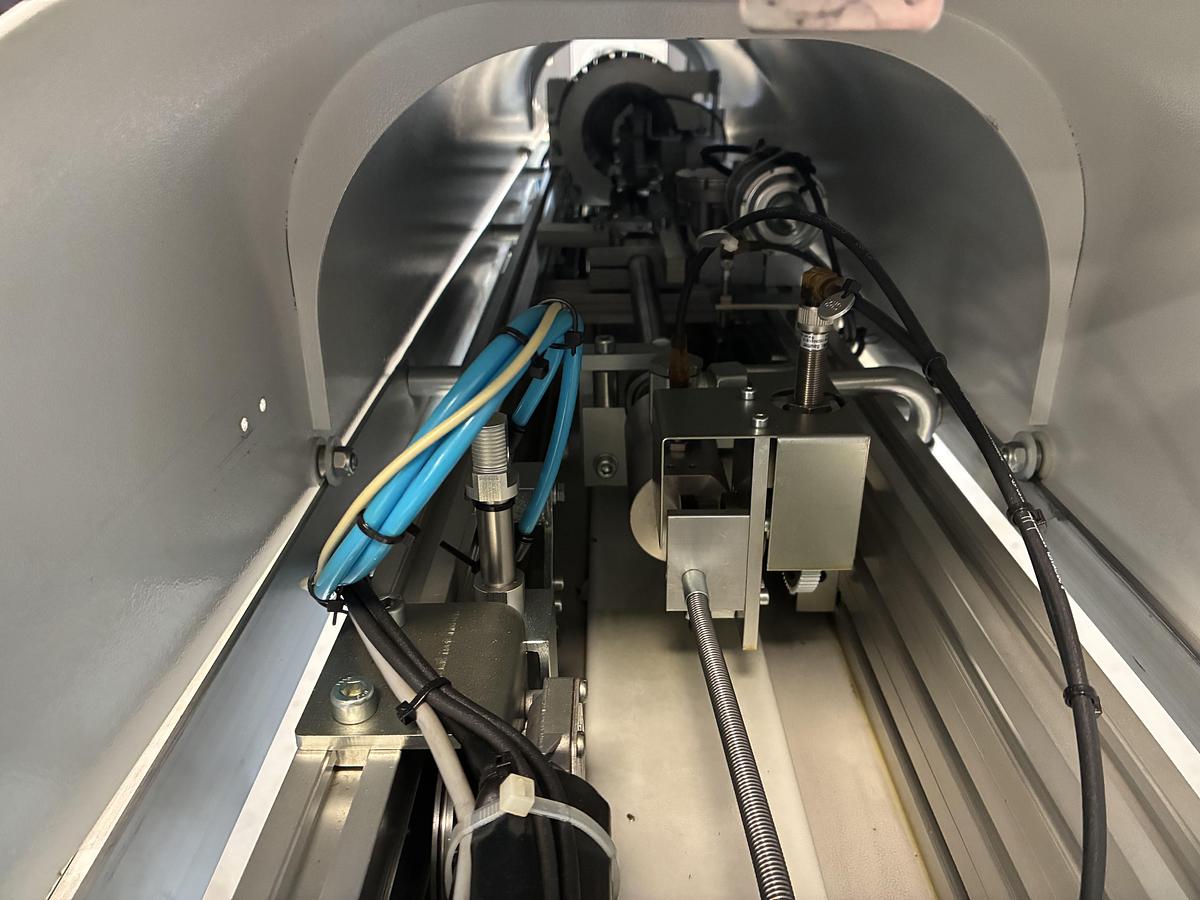

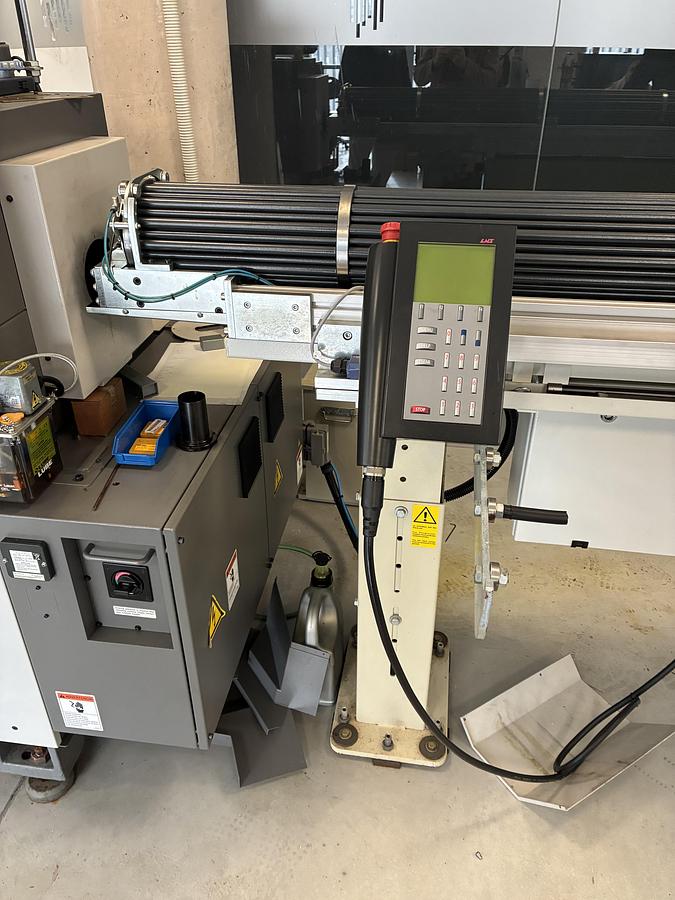

Equipé d'un embarreur LNS TRYTON-112 année 2013 (Embarreur automatique)

Diamètre mini 1 mm et diam maxi 12 mm

Longueur 2000 mm

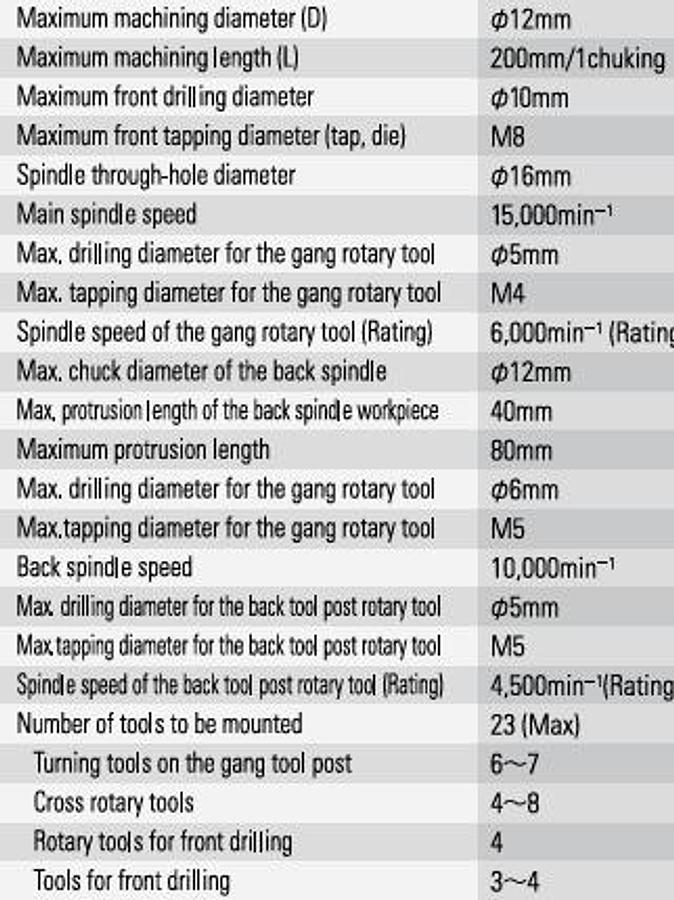

Sliding headstock type CNC Automatic Lathe Citizen K12E VIIP

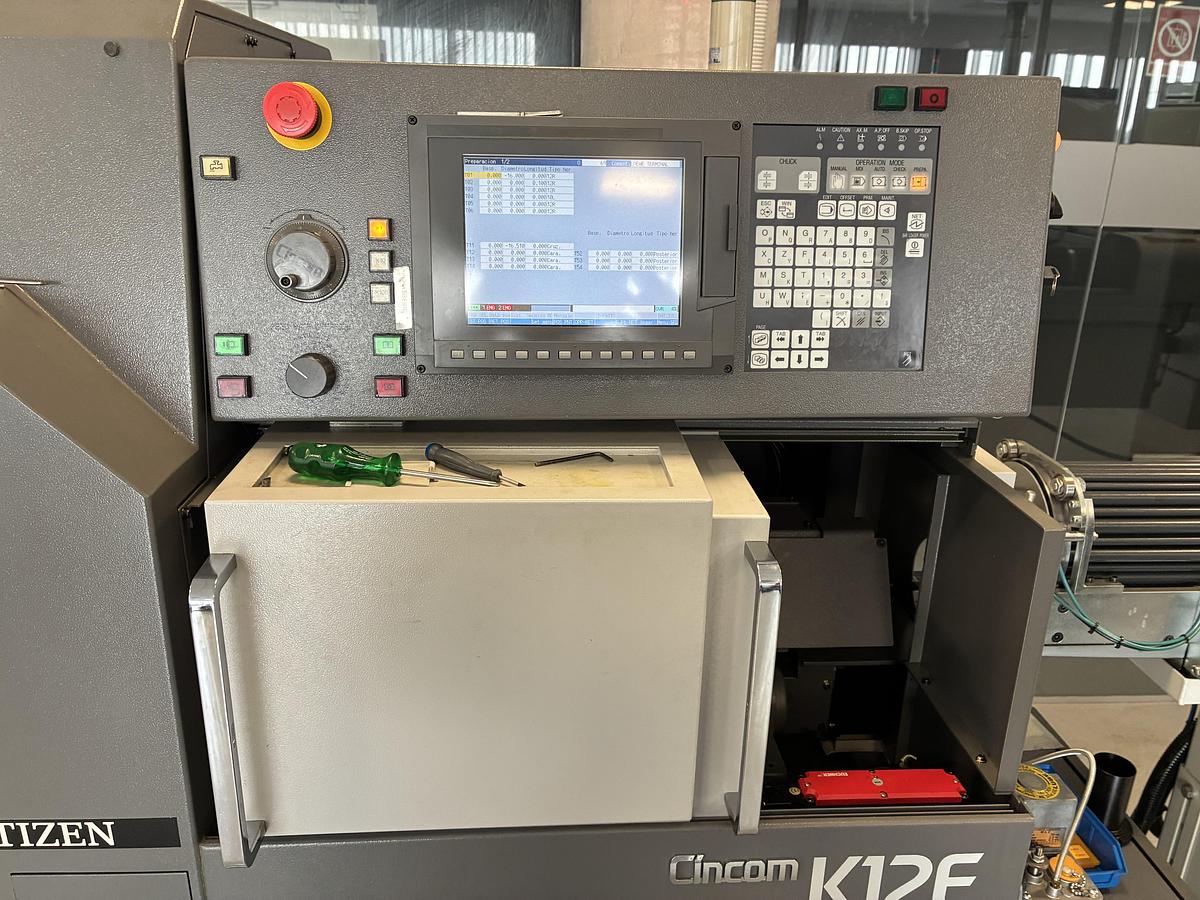

Cincom Control system

Front spindle speed 15 000 RPM motor 2,2/3,7 kW

Max. machining length 200 mm/1 chucking

Back spindle speed 10 000 RPM motor 0,4/0,75 kW

Max. machining diameter 12 mm

Max. machining length 200 mm

Max. front drilling diameter 10 mm

Max front tappind diameter M8

Spindle through-hole diameter 16 mm

Max. drilling diameter for the gang rotary tool 5 mm

Max. tapping diameter for the gang rotary tool M4

Spindle speed for the gang rotary tool 6000 RPM

Max. chuck diameter of the back spindle 12 mm

Number of tools to be mounted 23 max.

Rapid feeds X1 and Y1 = 24 m/min

Rapid feeds Z1, X2 and Z2 = 32 m/min

Center height 1050 mm

Machine weight 2250 kg

Input Voltage AC200V, 3 PH, 50/60 Hz (equipped with transformer400 V / 210 V) of 8 KVA

Rated power consumption : 7 kVA
