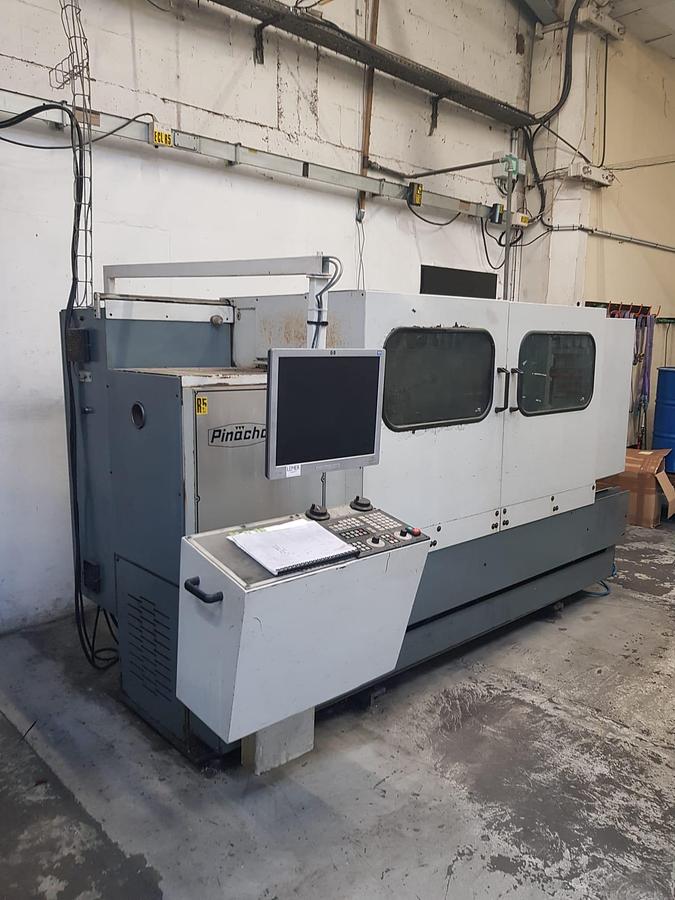

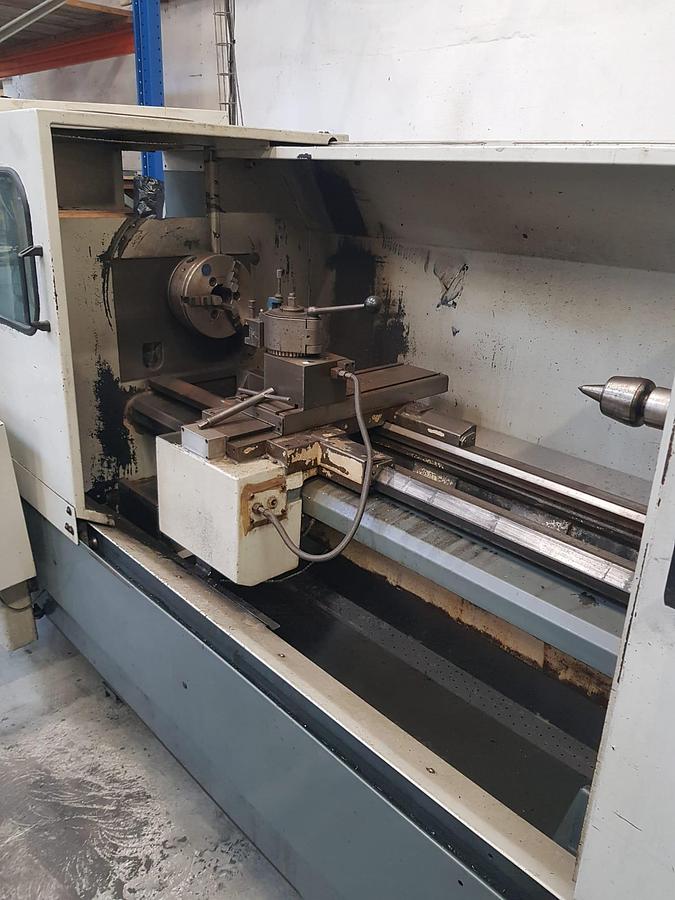

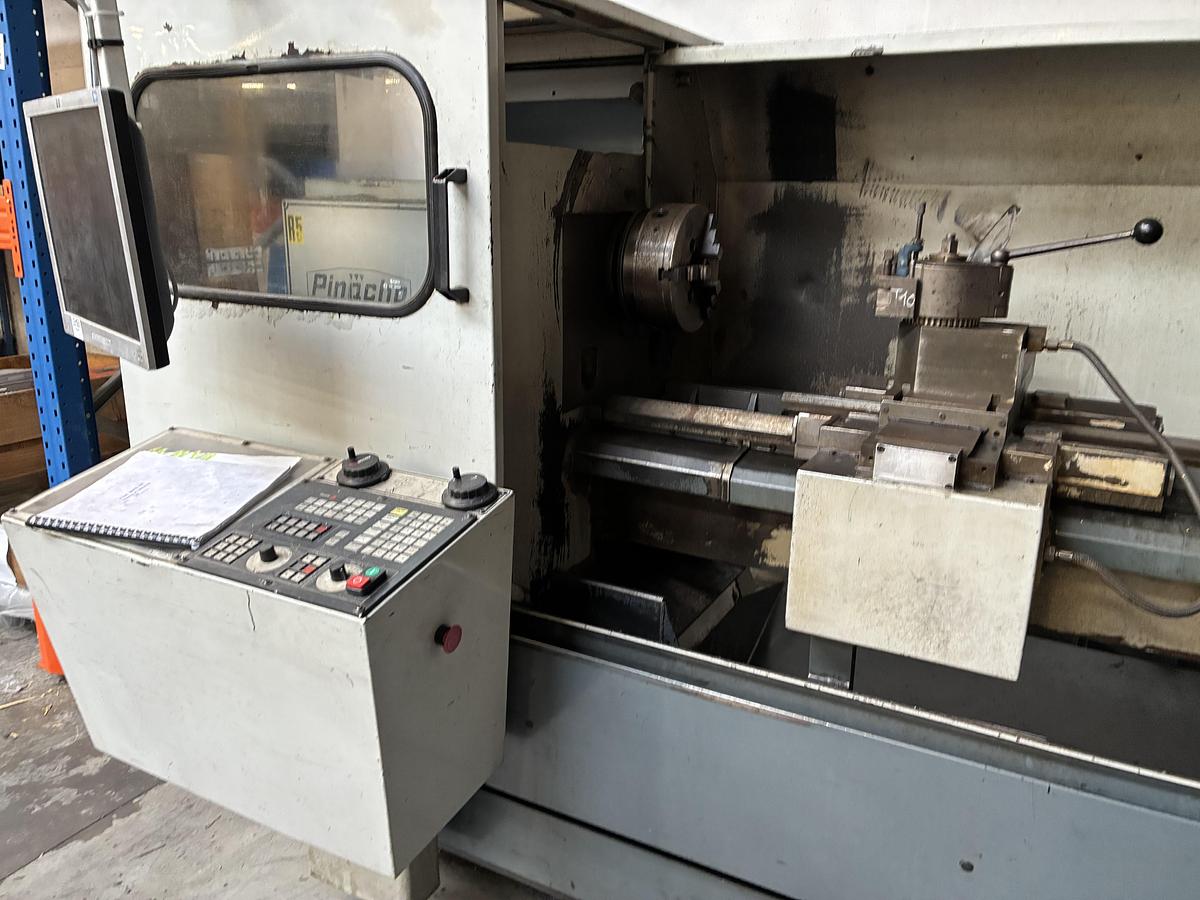

PINACHO S94C/260 – 1625 CNC lathe - teach-in lathe - tour par apprentissage

Tour CN par apprentissage à banc plat

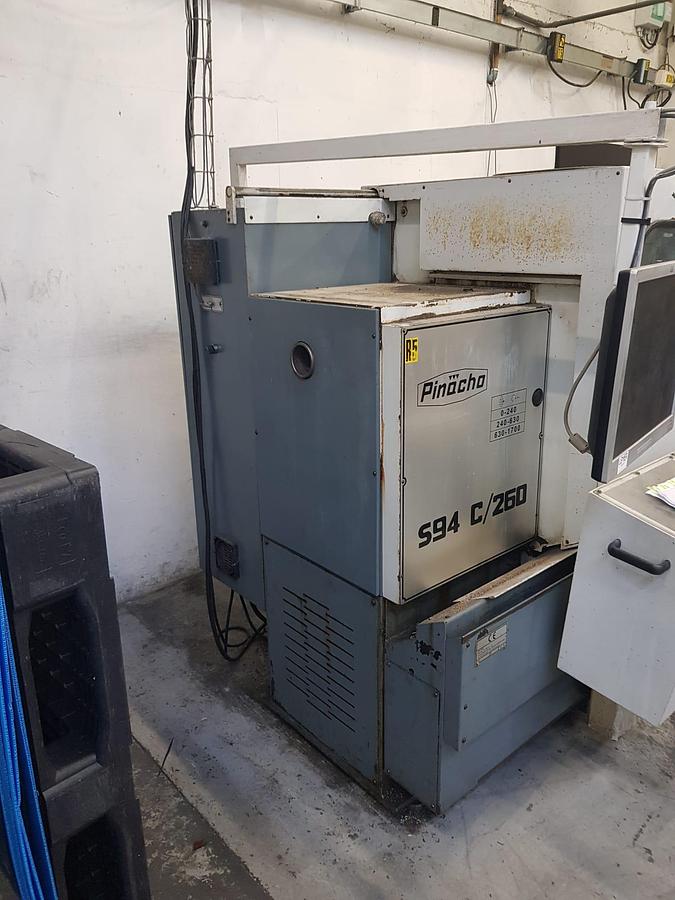

Marque PINACHO type S94C/260 – EP 1625 Année 1998 CN Fagor 8050 T - Commande par apprentissage et programmation iso-classique (CN intégrale) Mandrin 3 mors diam 250 mm ROHM avec mors doux et mors durs Distance entre pointes 1625 mm Diam admis sur banc 530 mm Diam admis sur le chariot (sur la coulisse transversale) 315 mm

Diam admis dans le rompu 770 mm (rompu longueur 280 mm)

Hauteur de pointe 260 mm Alésage de broche 80 mm Vitesse de rotation 30 à 1500 tr/min Puissance moteur broche 10 CV Dispositif d’arrosage Poids estimé 2 T Puissance 380 V

Equipé de :

contrepointe manuelle avec pointe tournante ROHM CM5

Tourelle multifix eclair à changement rapide type D

Bac à copeaux

ENGLISH SPECIFICATIONS :

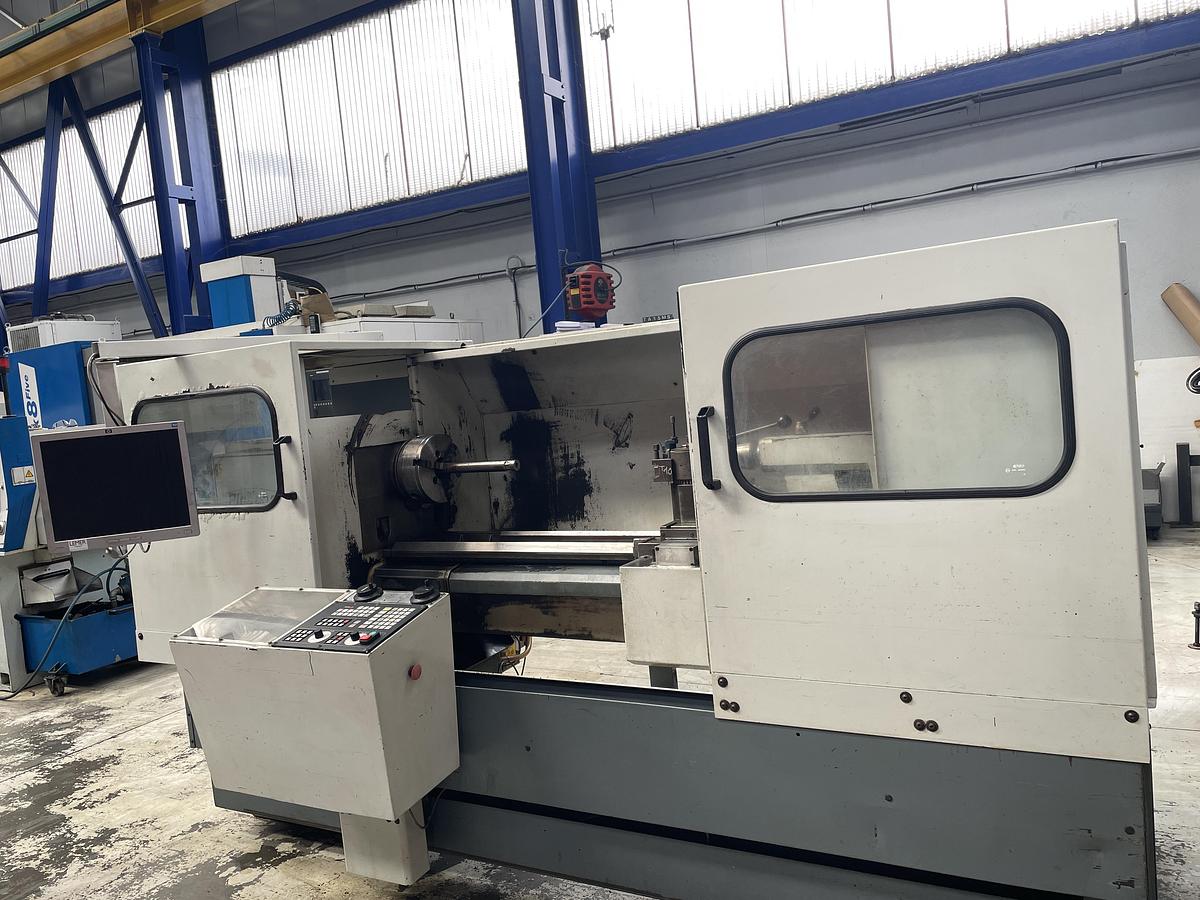

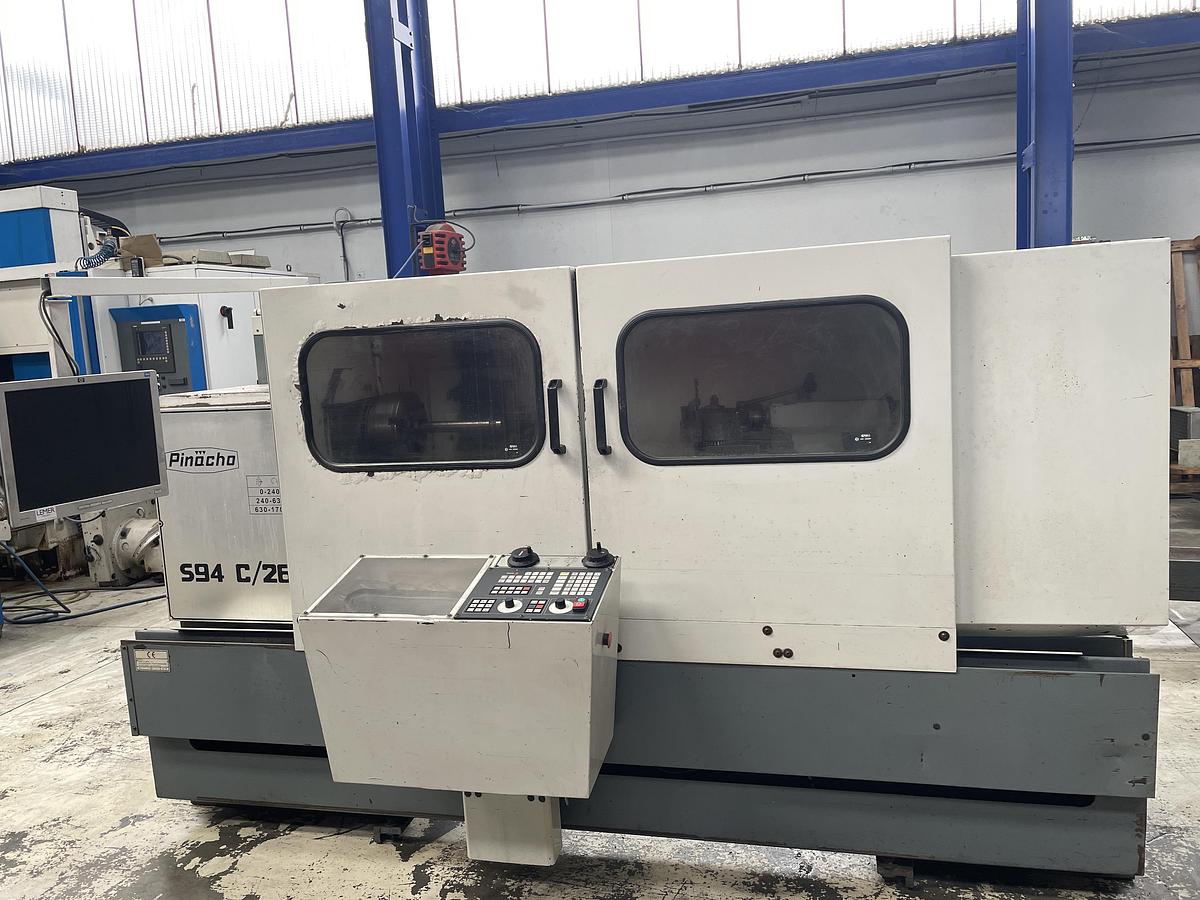

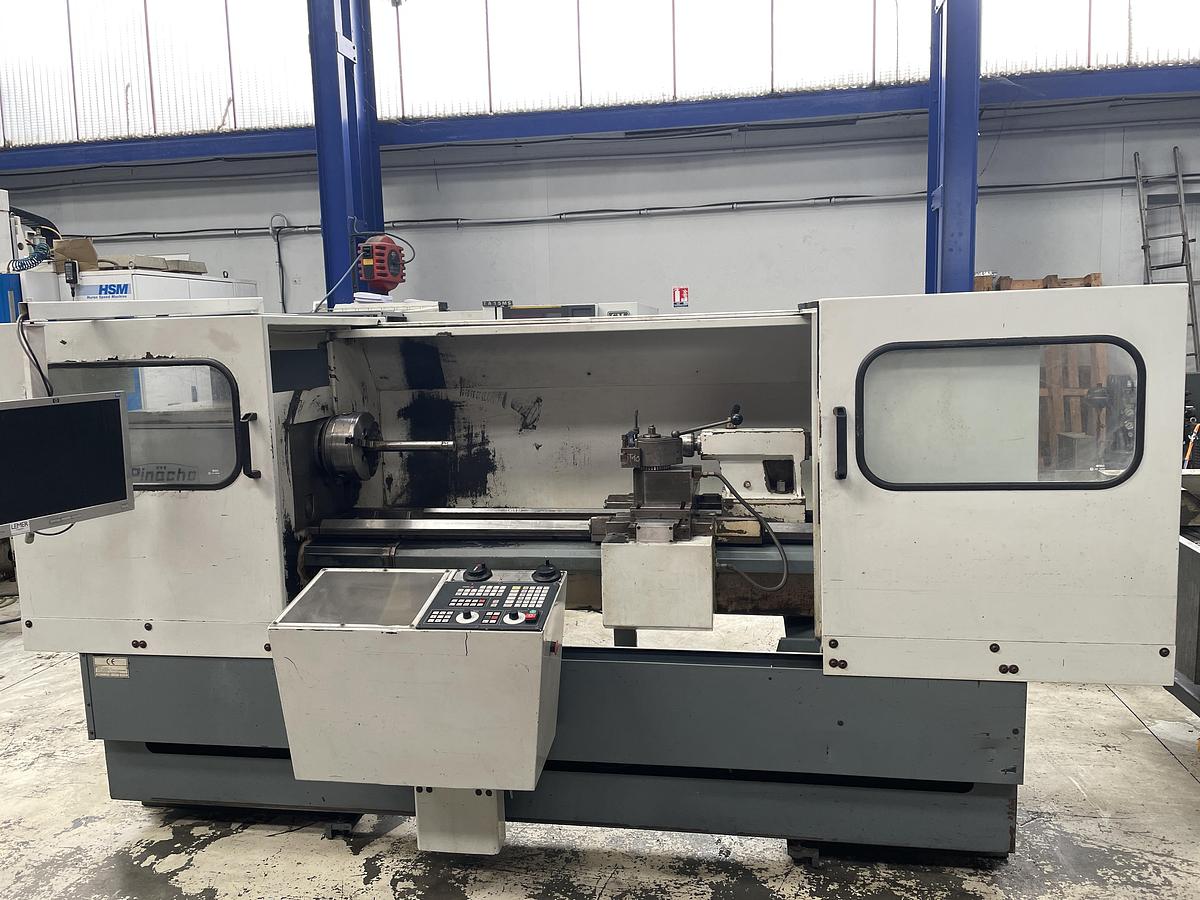

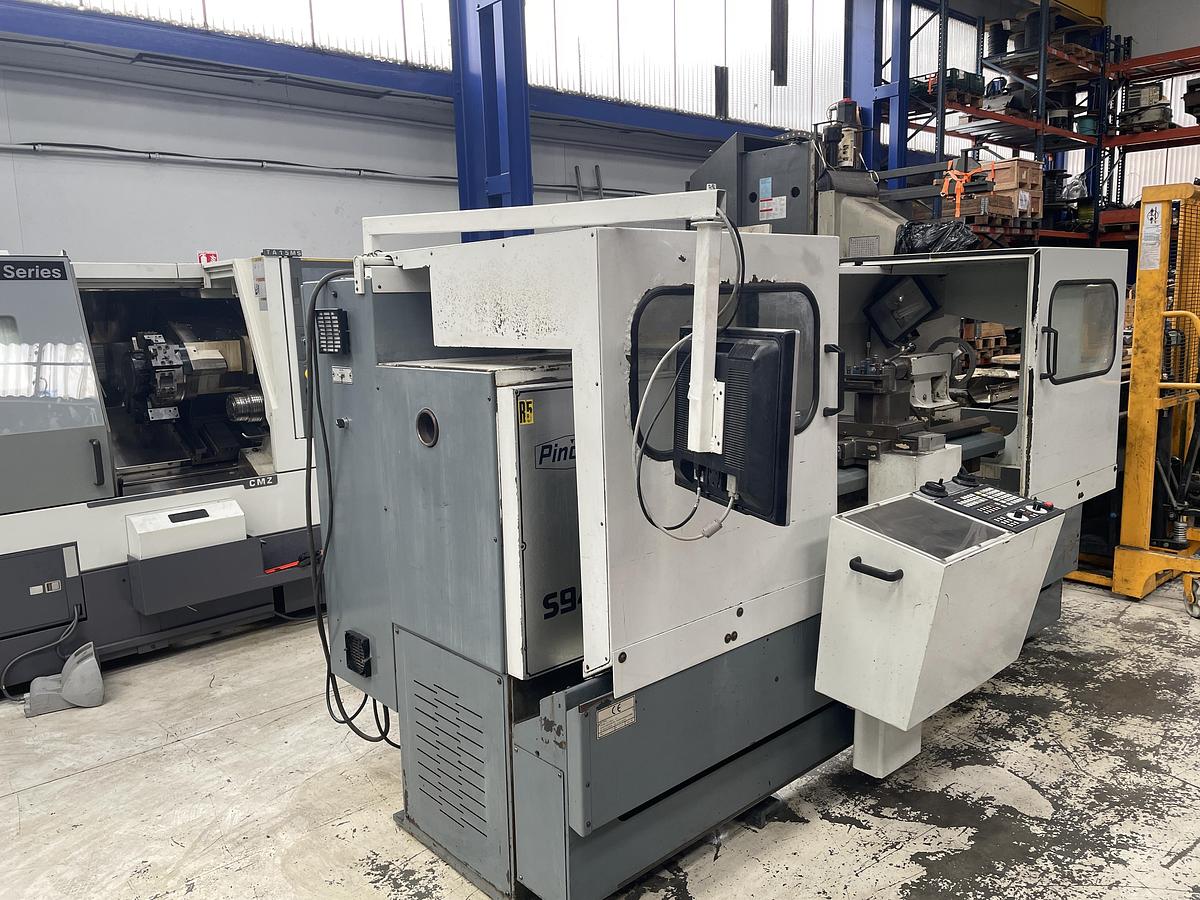

CNC lathe / teach-in lathe PINACHO S94C/260

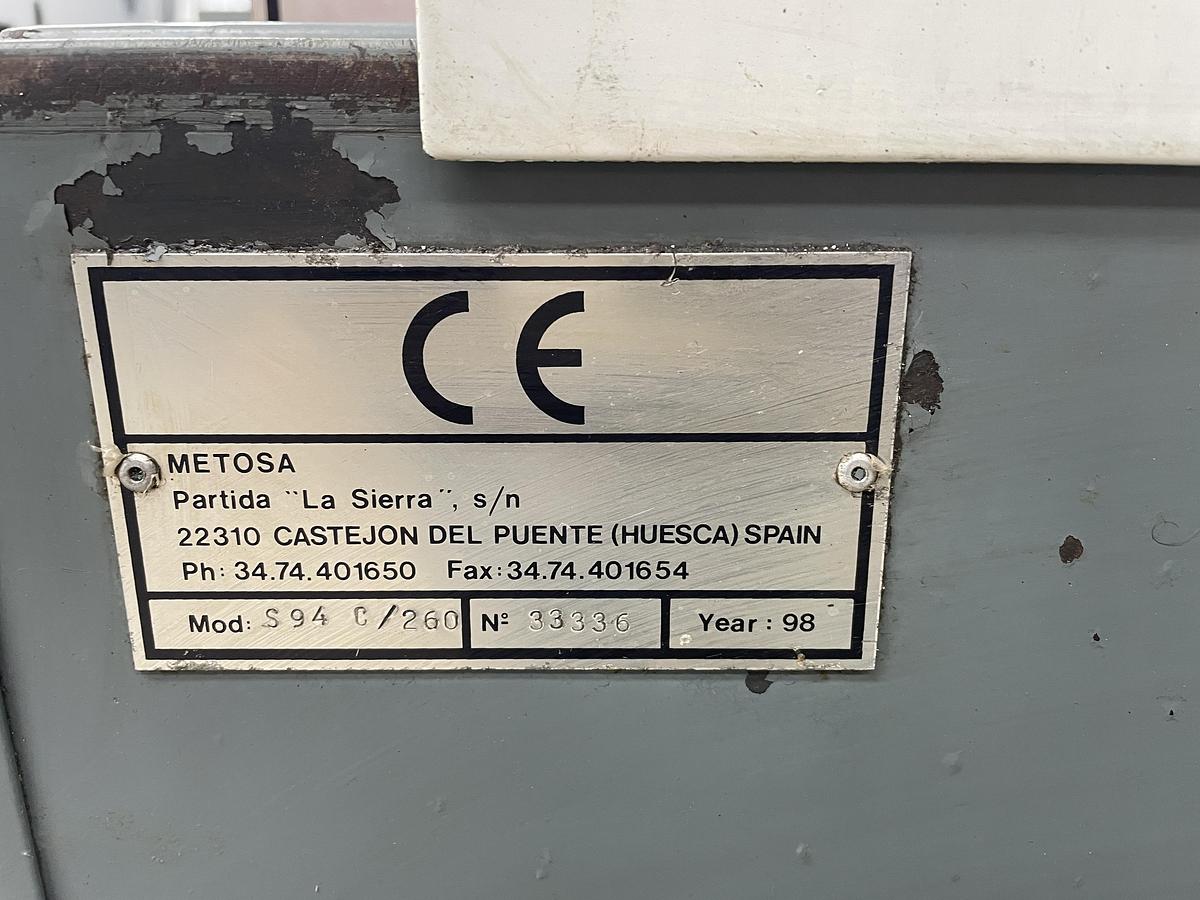

Make PINACHO Type S94C/260 x 1625 mm

Year 1998

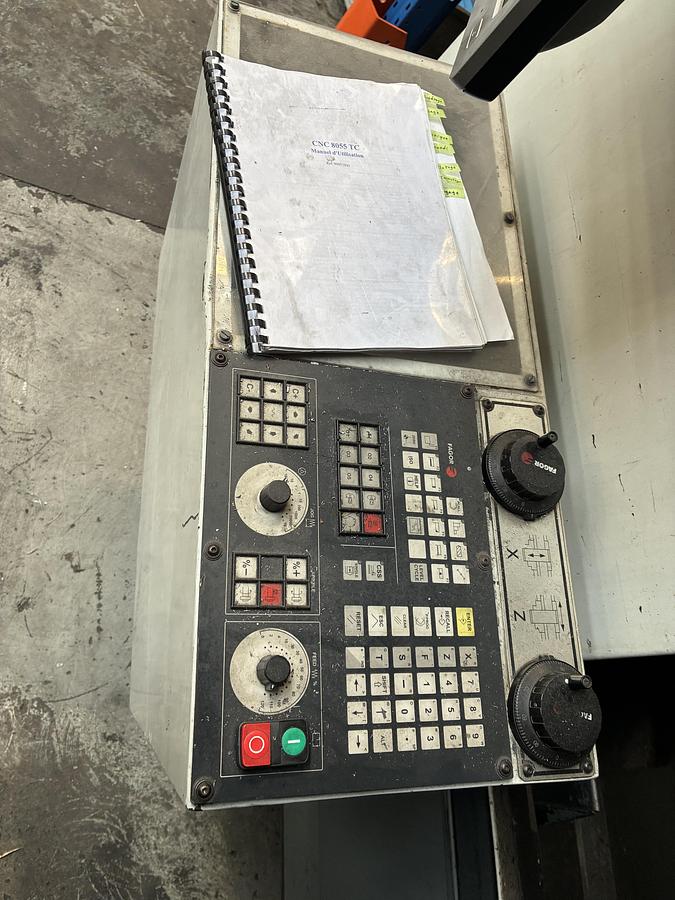

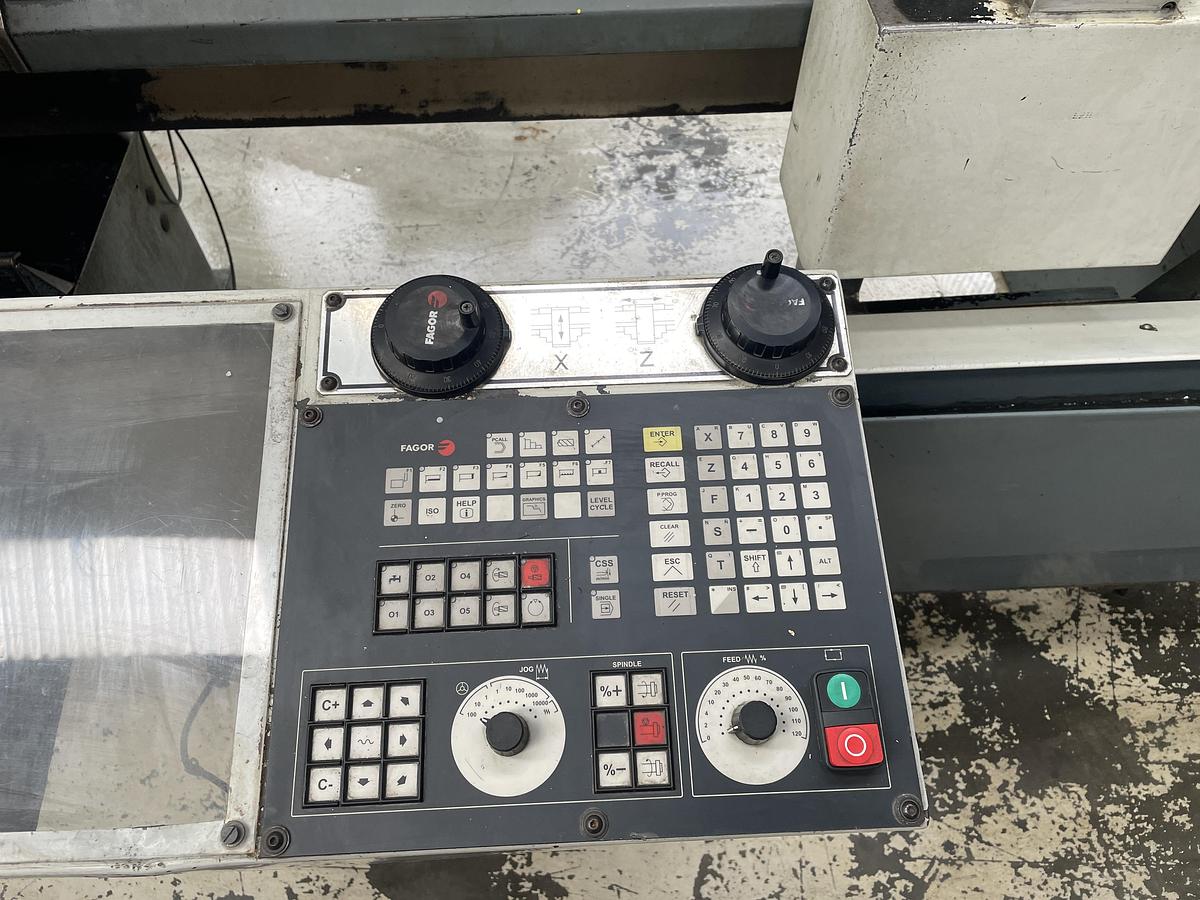

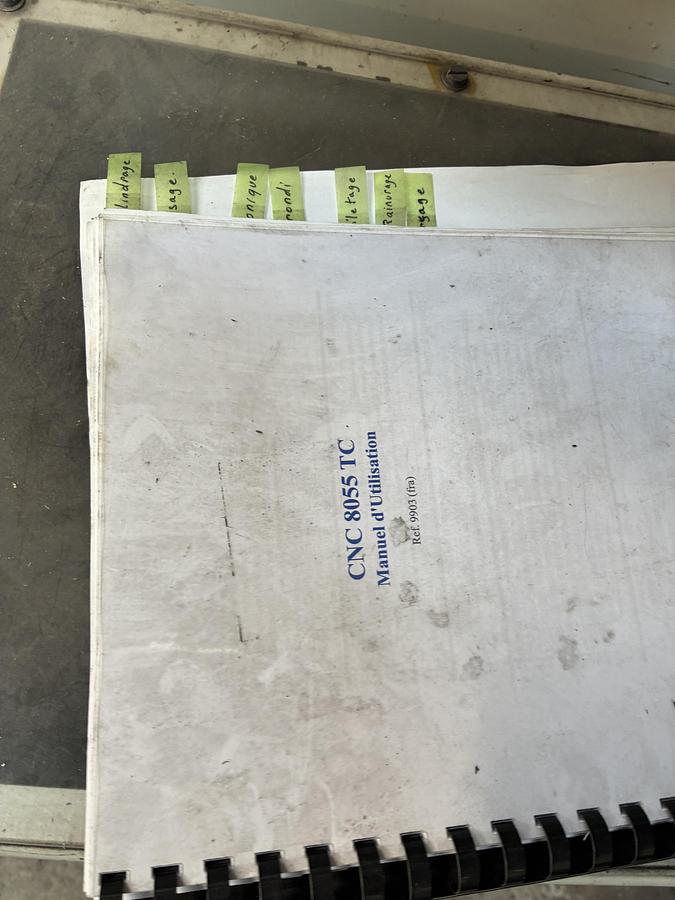

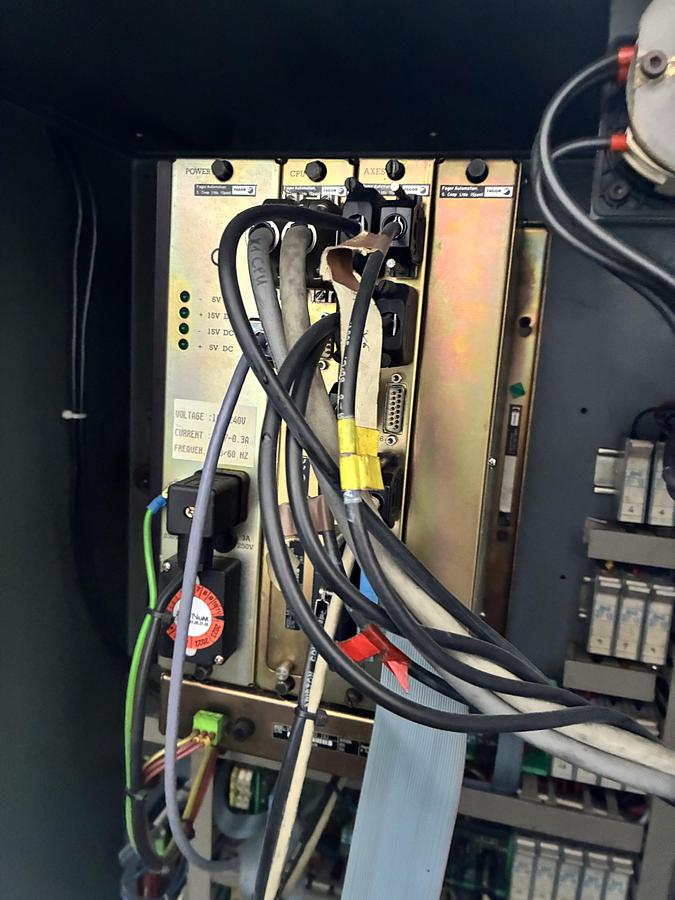

CNC Fagor 8050 T - teach-in and ISO programmation CNC integral - complete CNC system)

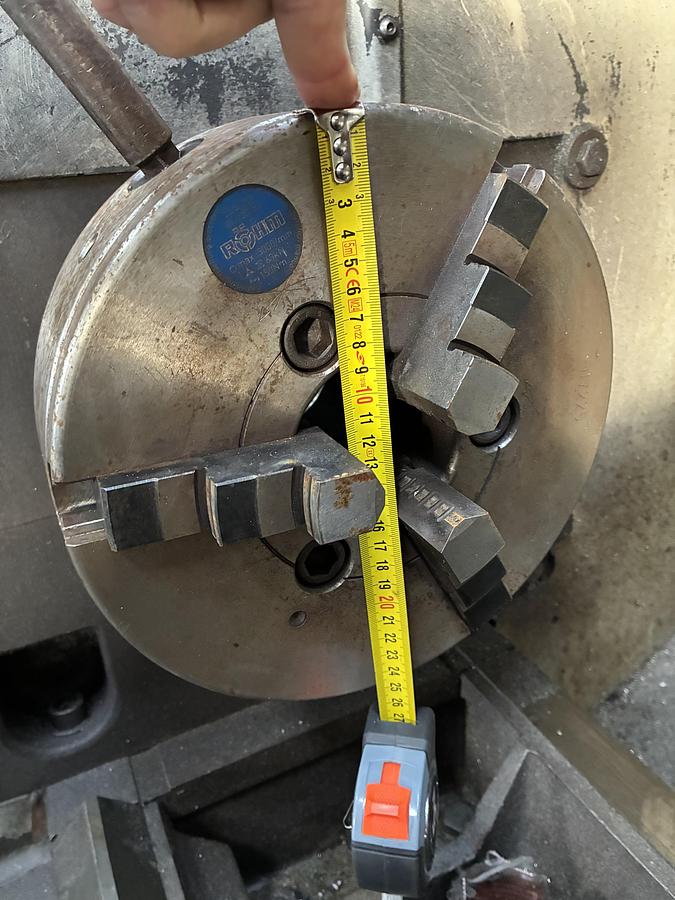

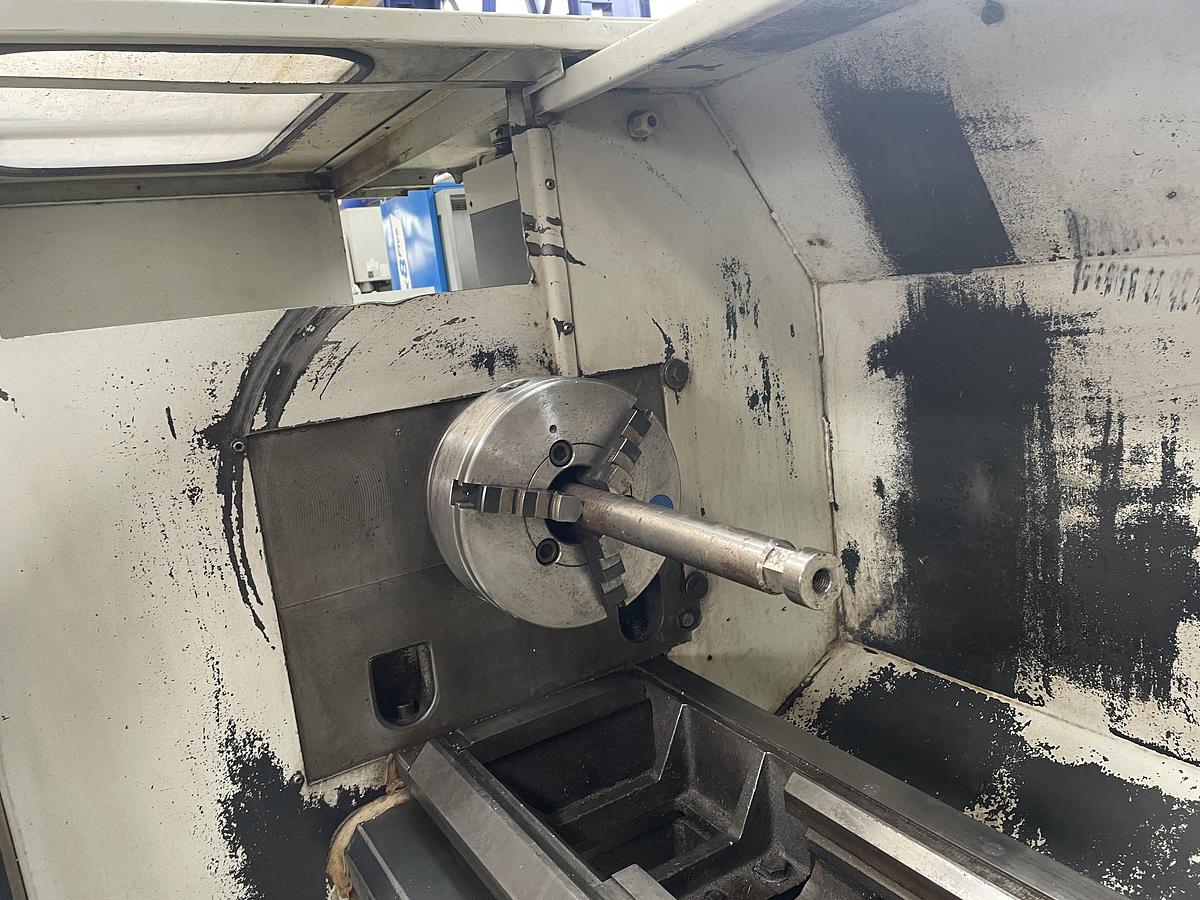

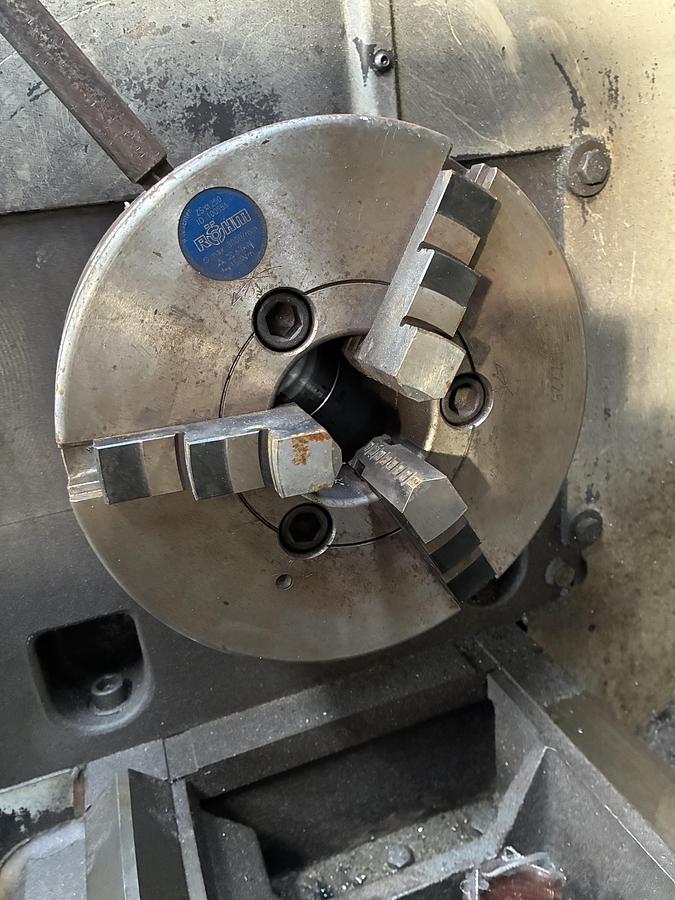

3-jaw chuck ROHM diam 250 mm with hard and soft jaws

Distance between centers 1625 mm

Max. diameter over bed 530 mm

Max. diameter over carriage 315 mm

Removable Gap diameter 770 mm x length 280 mm

Spindle motor power 10 HP

Automatic turret SAUTER 12 positions type 0.5.901.016

Spindle bore 80 mm

Spindle speeds 30 to 1500 RPM

Center height 260 mm

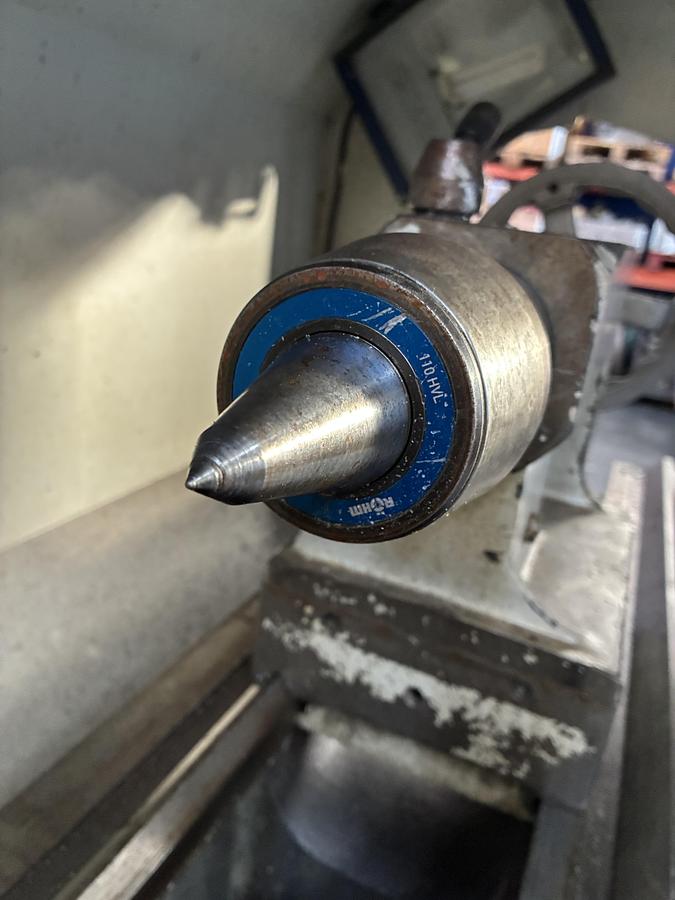

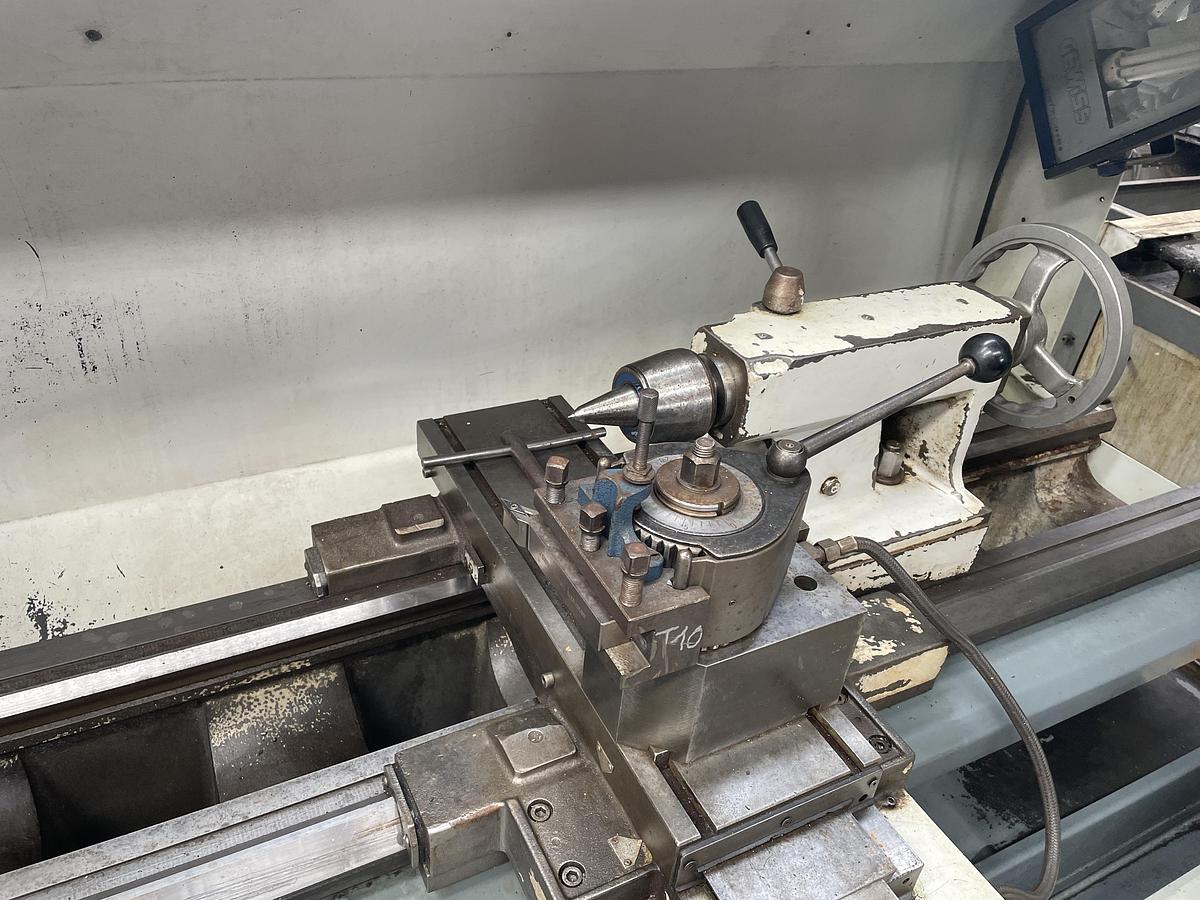

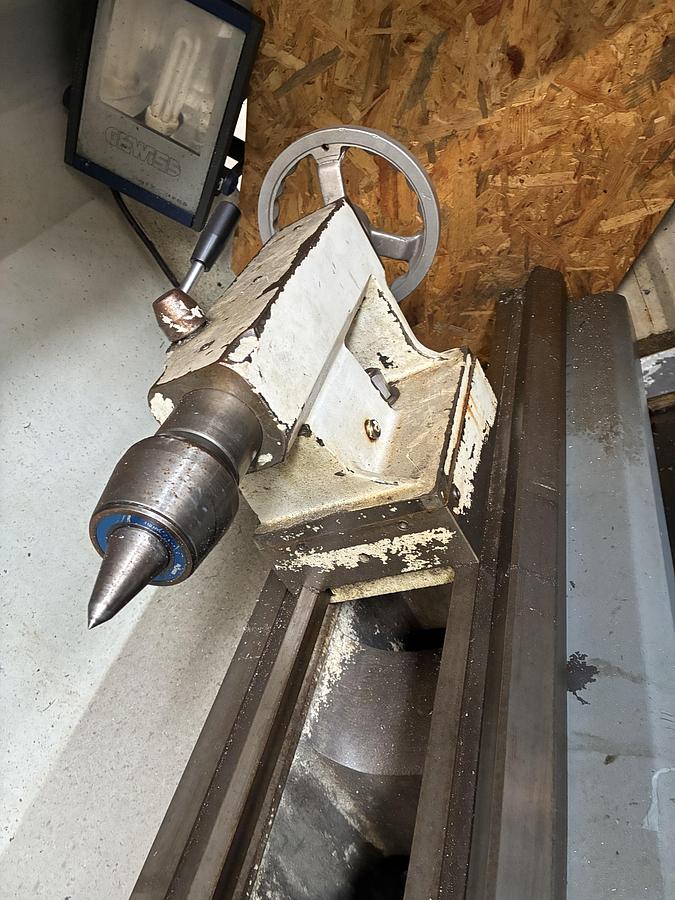

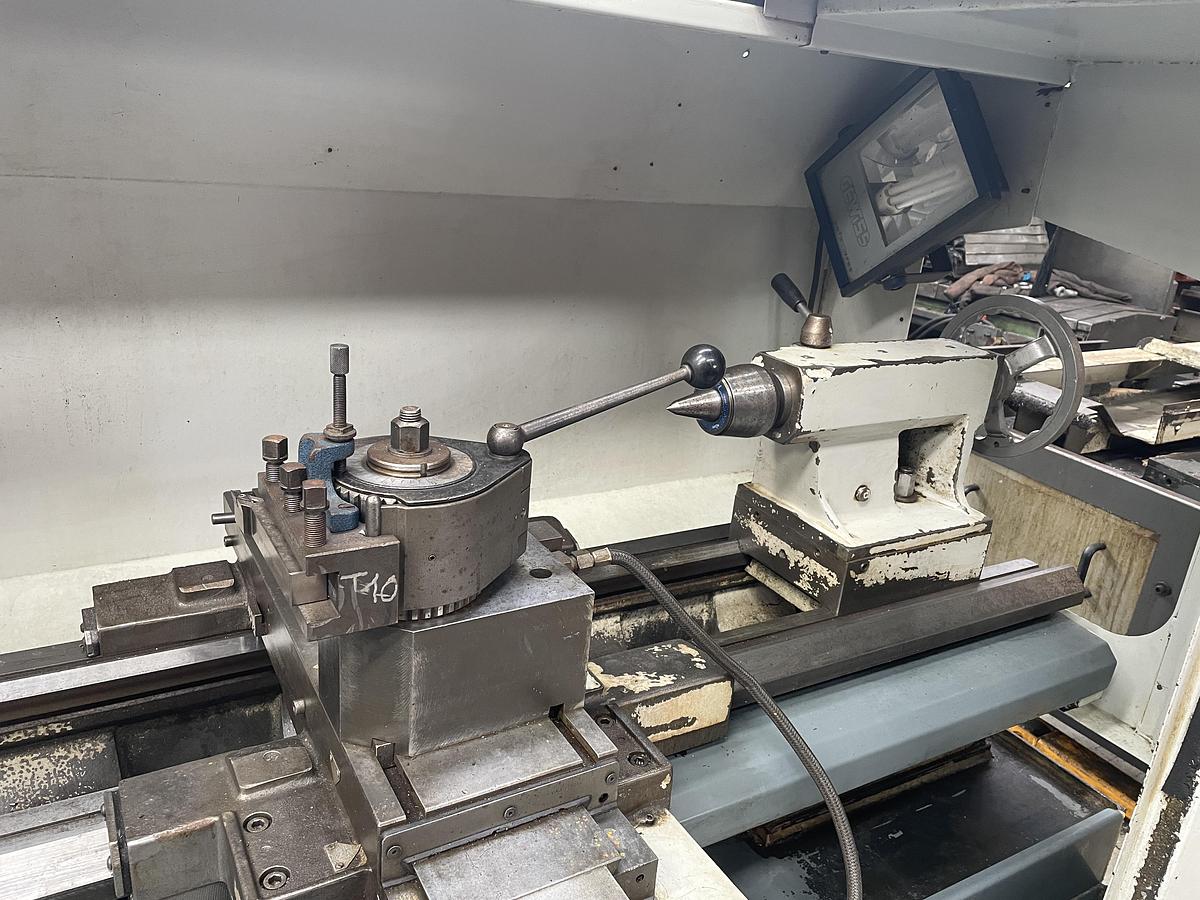

Manual tailstock MT 5 (MK 5) equipped with ROHM live centers

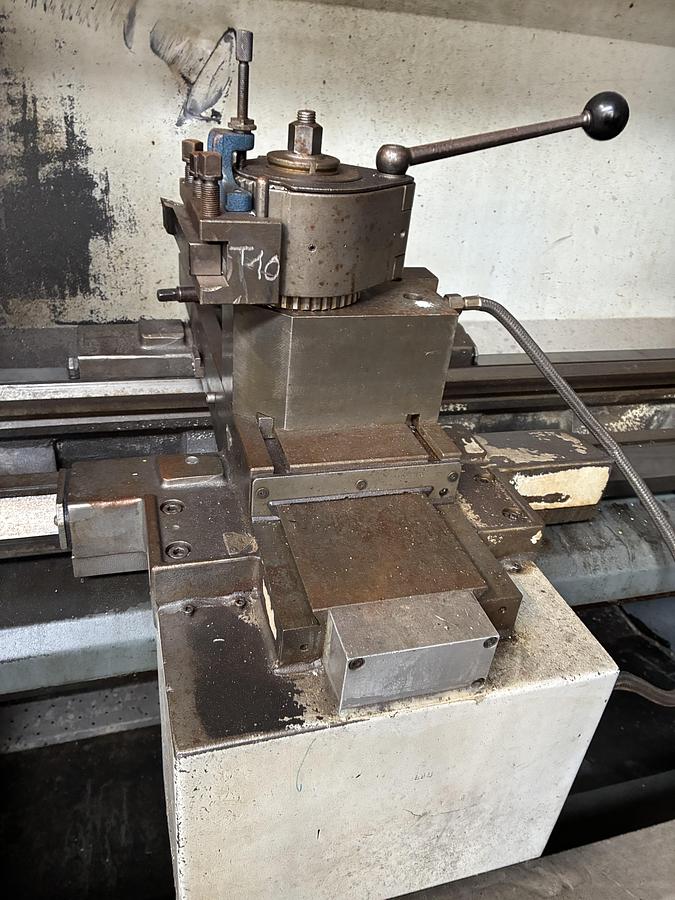

Multifix speed manual turret type D

Coolant with pump, chip tank

Power 400 V - 50 Hz

Machine weight approx. 2000 kg
