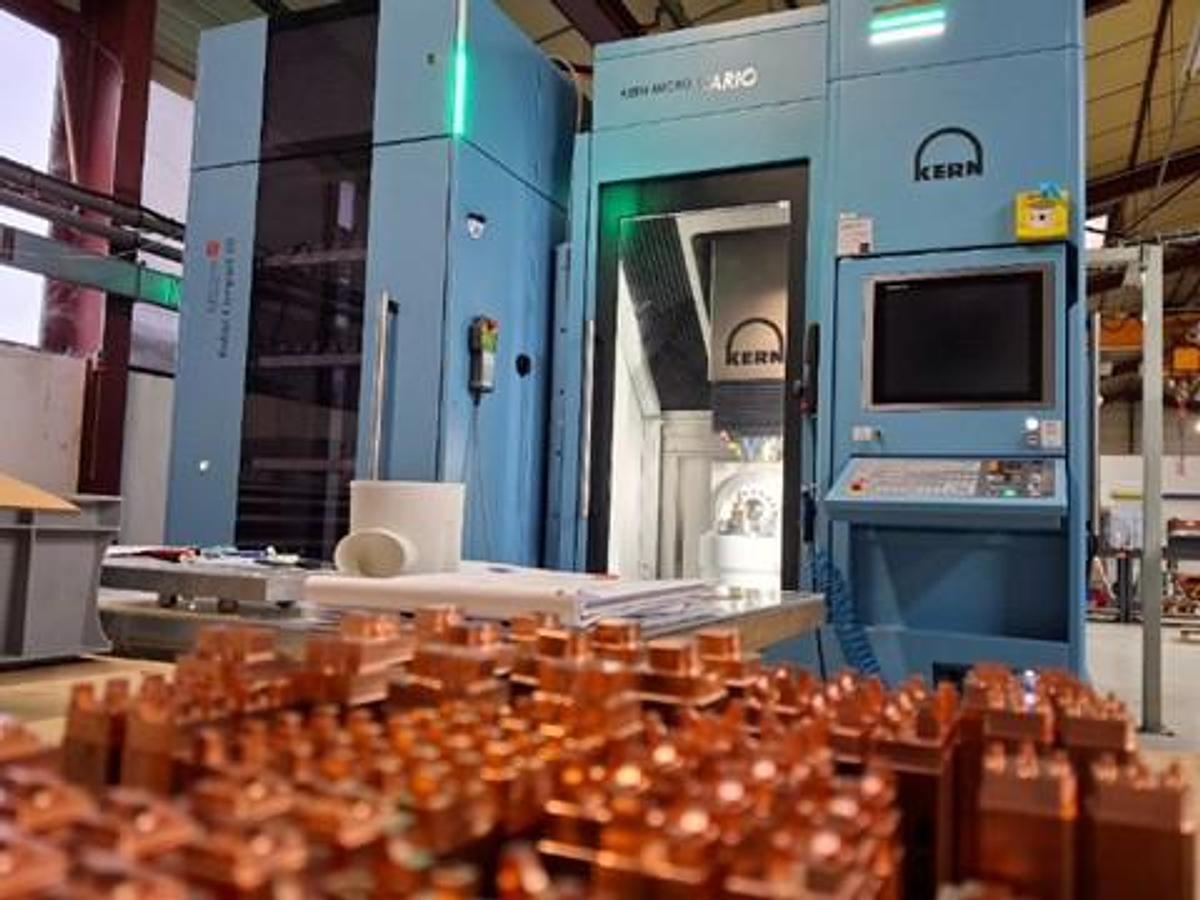

5 axis machining center KERN MicroVARIO

Centre de fraisage 5 axes simultanés (centre d'usinage 5 axes Kern)

Marque KERN type MicroVARIO

Année 2022

CN Heidenhain TNC 640

Axe X = 350 mm

Axe Y = 220 mm

Axe Z = 250 mm

Vitesse d'avance 0,01 à 30 m/min

Axe de pivotement et de rotation

Axe B : -110° / +110°

Axe C : rotation 200 tr/min

Broche à haute fréquence MFW1224 à controle vectoriel 500 à 42 000 tr/min (continu)

Porte-outils HSK-E40 - Puissance 15 kW (S1) et 20 kW (S6, 40%)

Refroidissement par eau

Arrosage centre outil - Magasin 228 outils HSK 40

Erowa Power Chuck P avec automatisation EROWA

Robot EROWA type Robot Compact 80 (ERC 80 emplacements) et manivelle

Lub huile entière

Bac à copeaux avec filtration par bande 30 microns

Filtration graphite

Blum mesureur d'outil laser

Groupe froid, convoyeur à copeaux, système anti incendie

400 V, 63 A, poids machine 5300 kg

Heures de broche 4181

5-axis continuous milling machine KERN

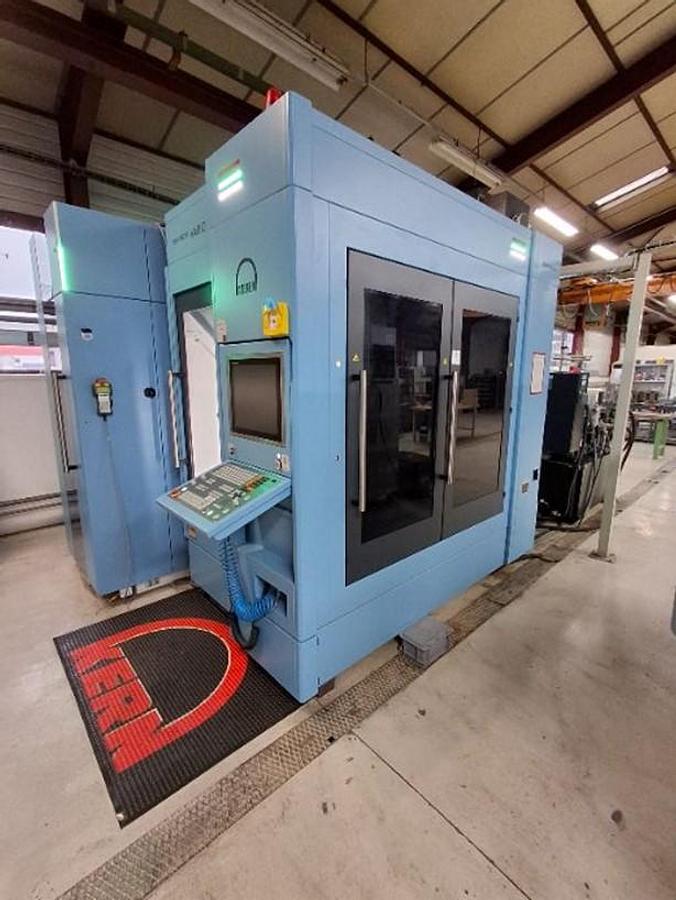

5 axis machining center KERN type MicroVARIO

Year 2022

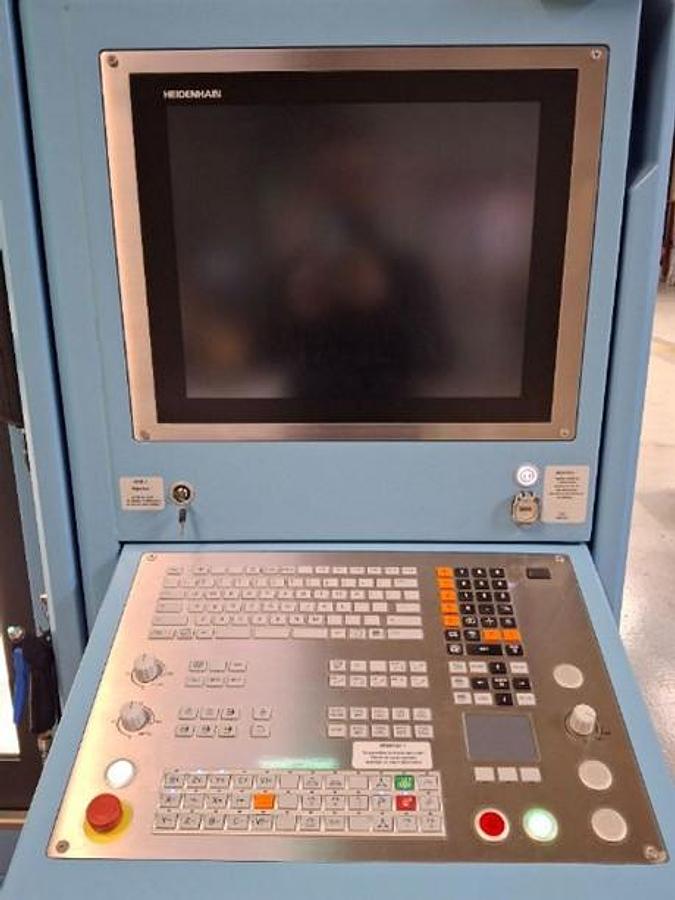

CNC Heidenhain TNC 640

Axe X = 350 mm

Axe Y = 220 mm

Axe Z = 250 mm

Working Feeds 0,01 to 30 m/min

Rotating and indexing axis for 5 axis milling simultaneous

C-axis rotary speeds 200 RPM

B-axis indexing + 110° / - 110 °

High frequency spindle MFW1224 speeds 500 to 42 000 RPM (continuous)

Taper tool holder HSK-E40 - Power 15 kW (S1) and 20 kW (S6, 40%)

Erowa Power Chuck P automation EROWA

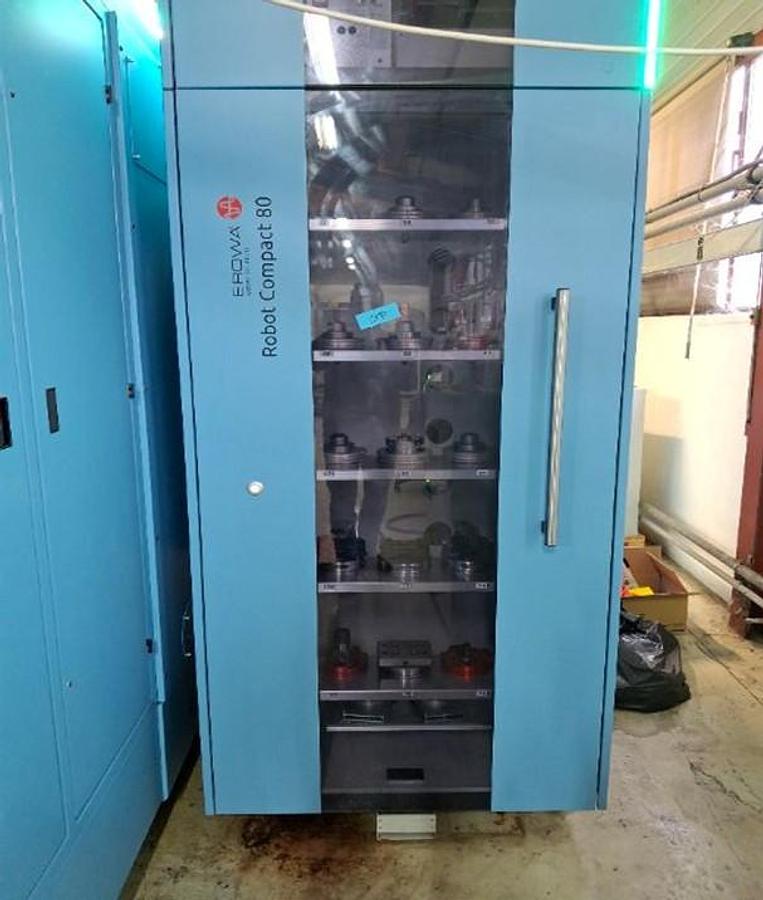

Robot EROWA type Robot Compact 80 (ERC 80 pockets) and electronic handwheel

Internal coolant through tools

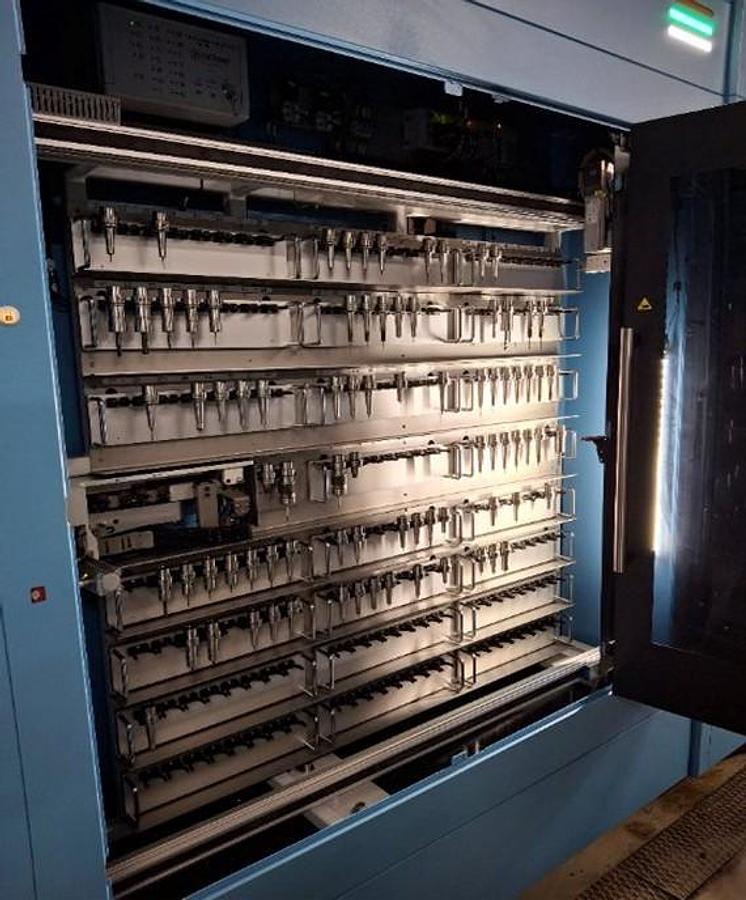

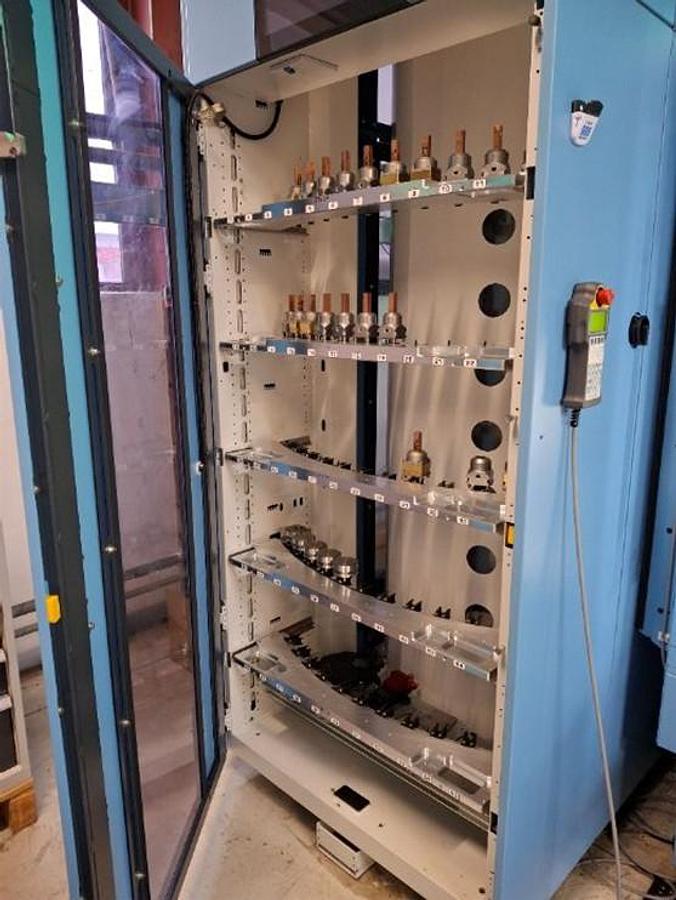

ATC 228 tools in magazine (228 tools positions for HSK 40)

Blum laser measuring

Oil chiller fridge

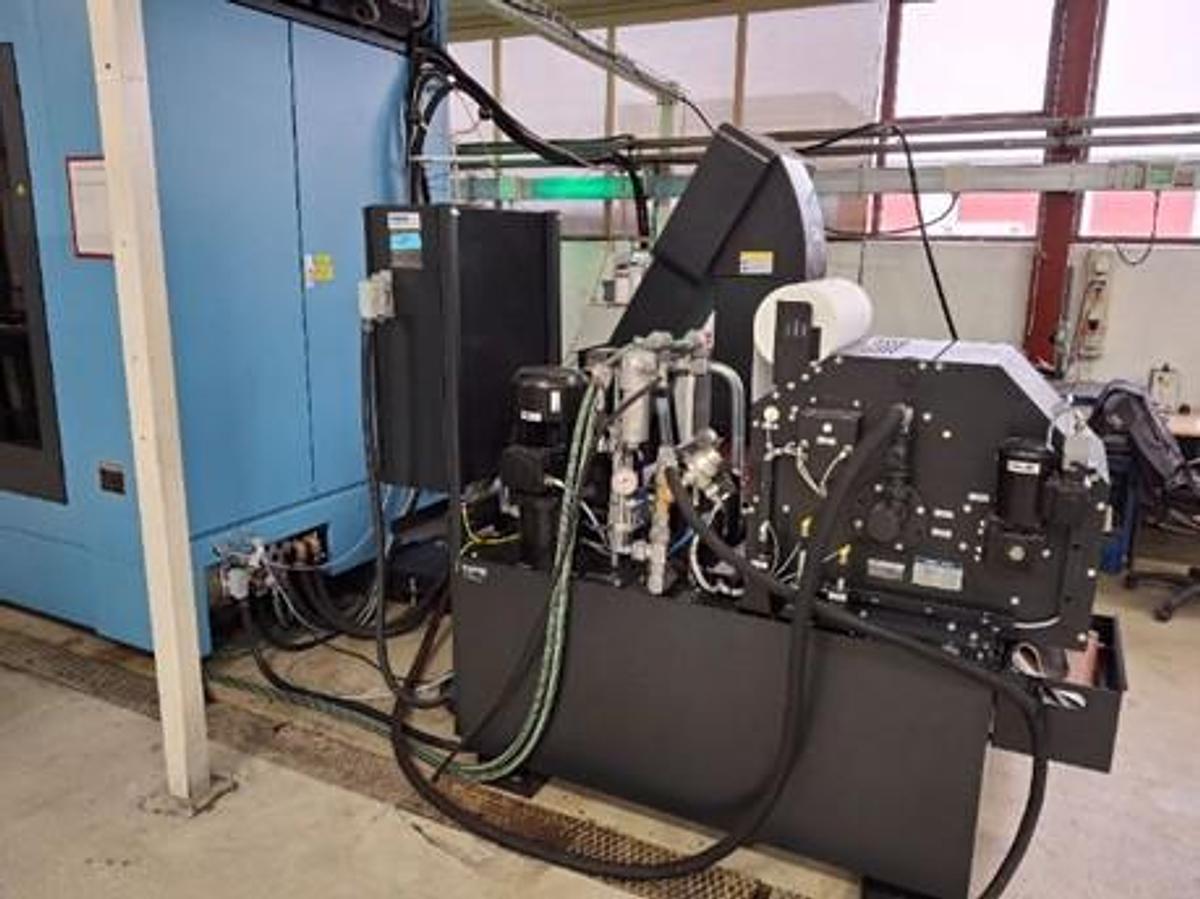

Chip conveyor with filter band system 30 microns

Stop Fire system

Graphite filtration

Approx. weight of the machine 5300 kg

Entire oil lubrication

400 V, 63 A

Spindle hours : 4181
