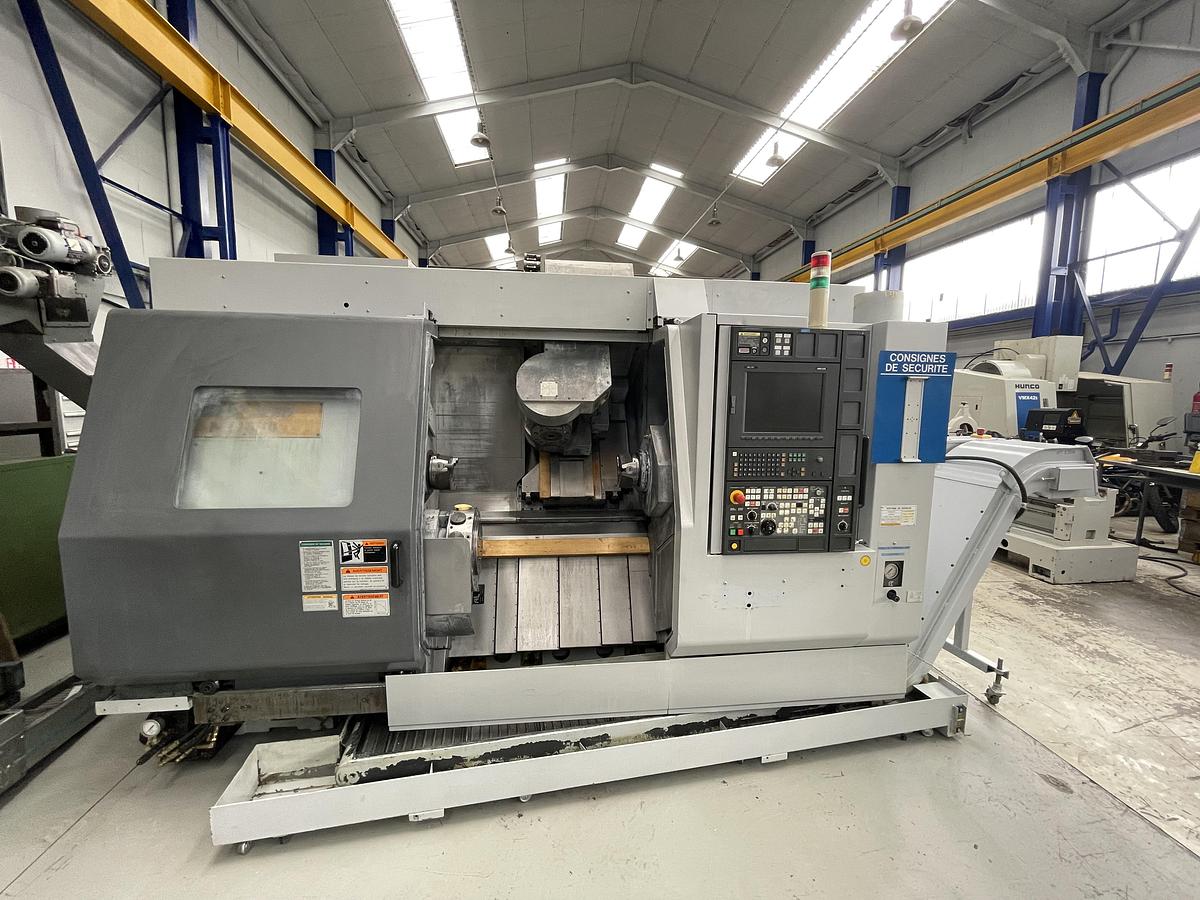

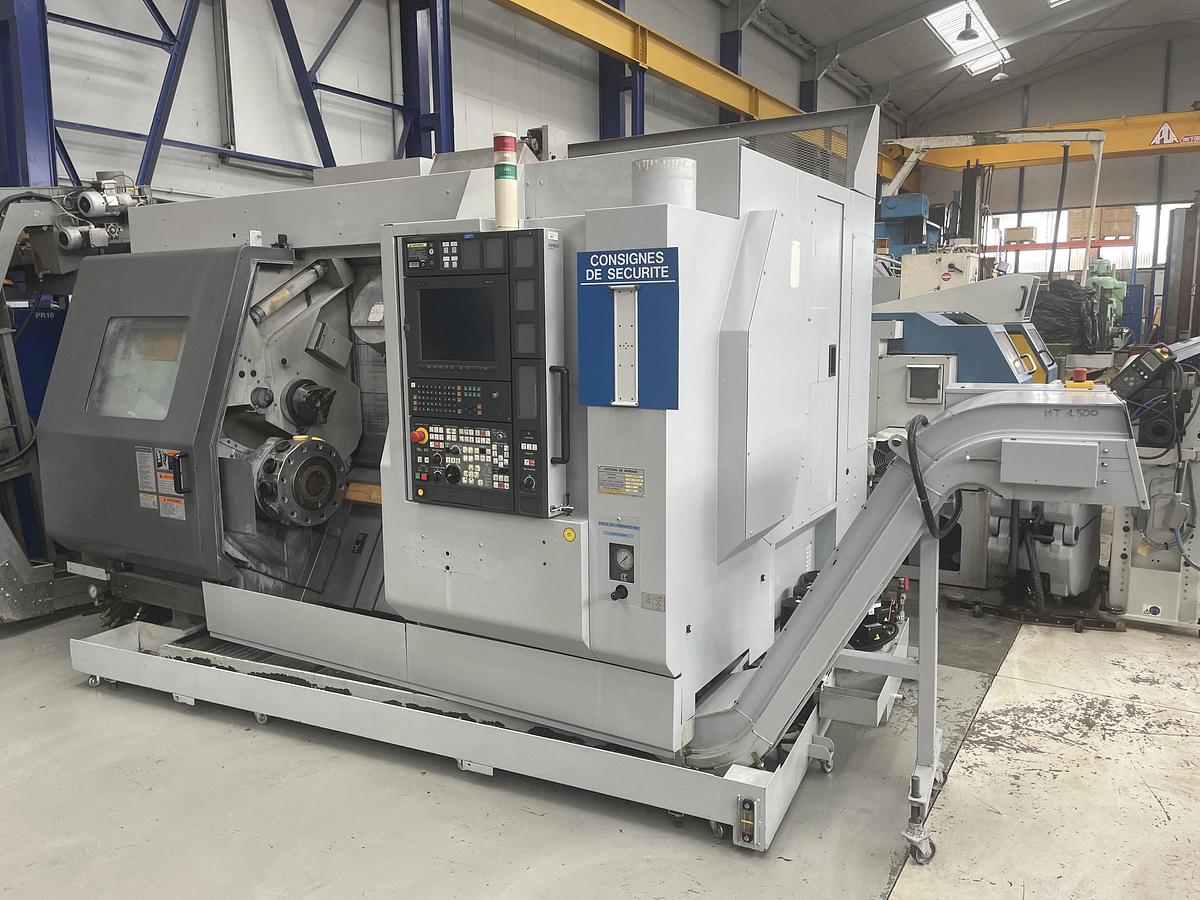

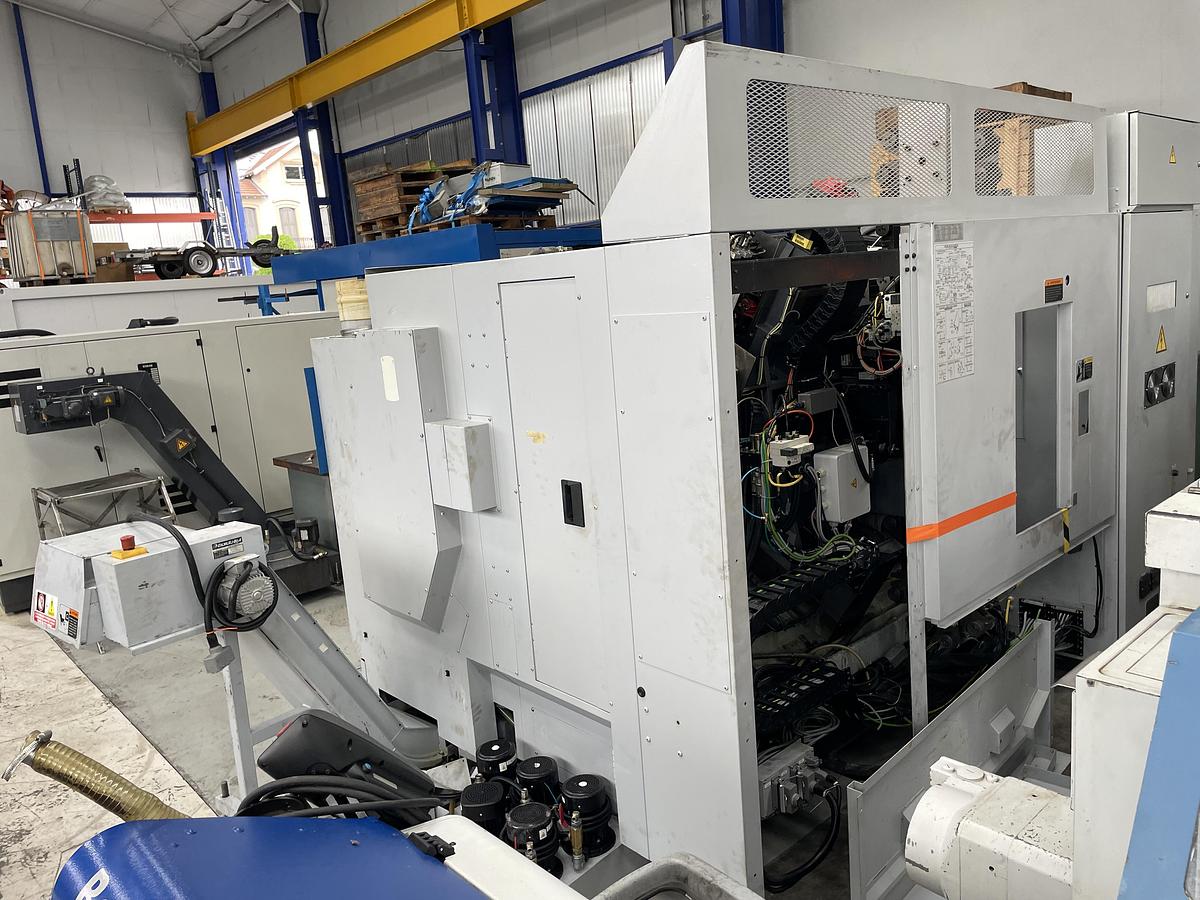

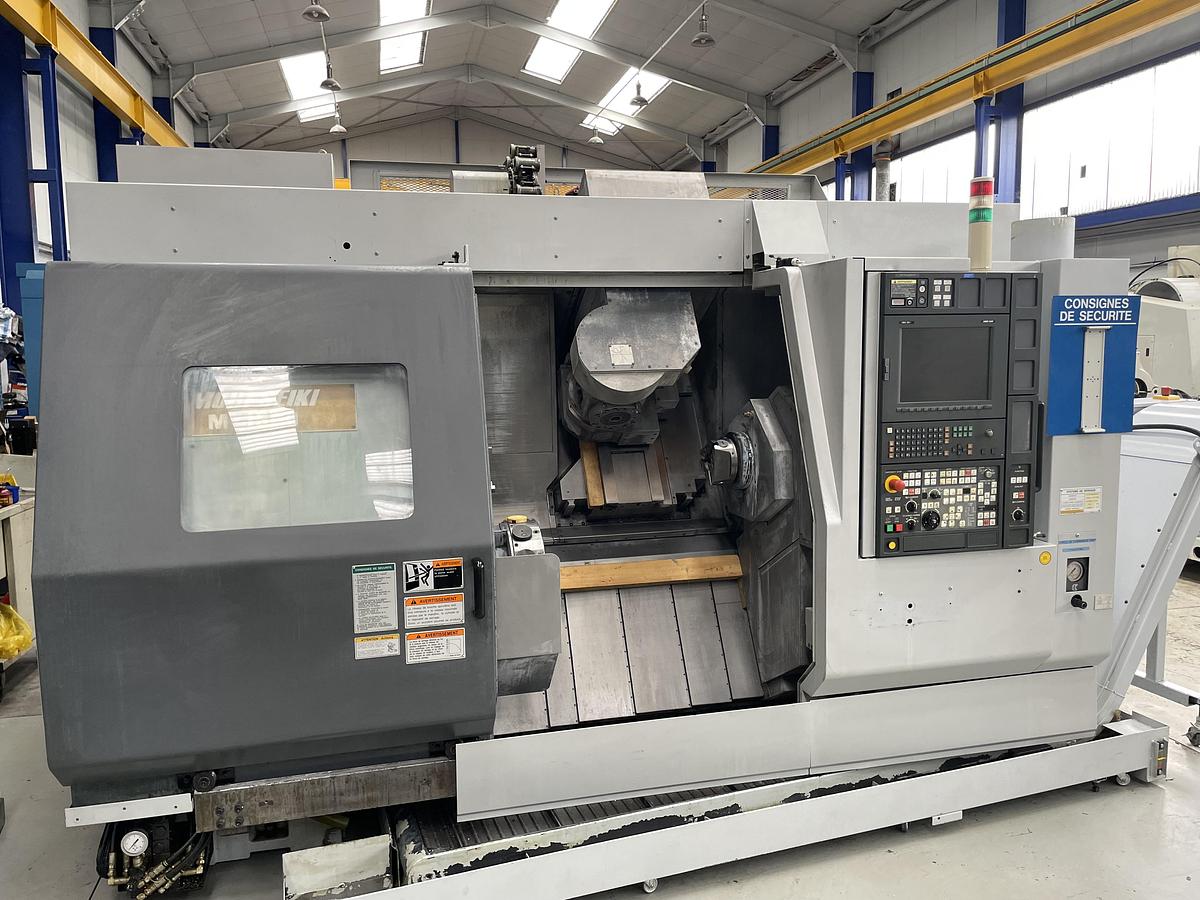

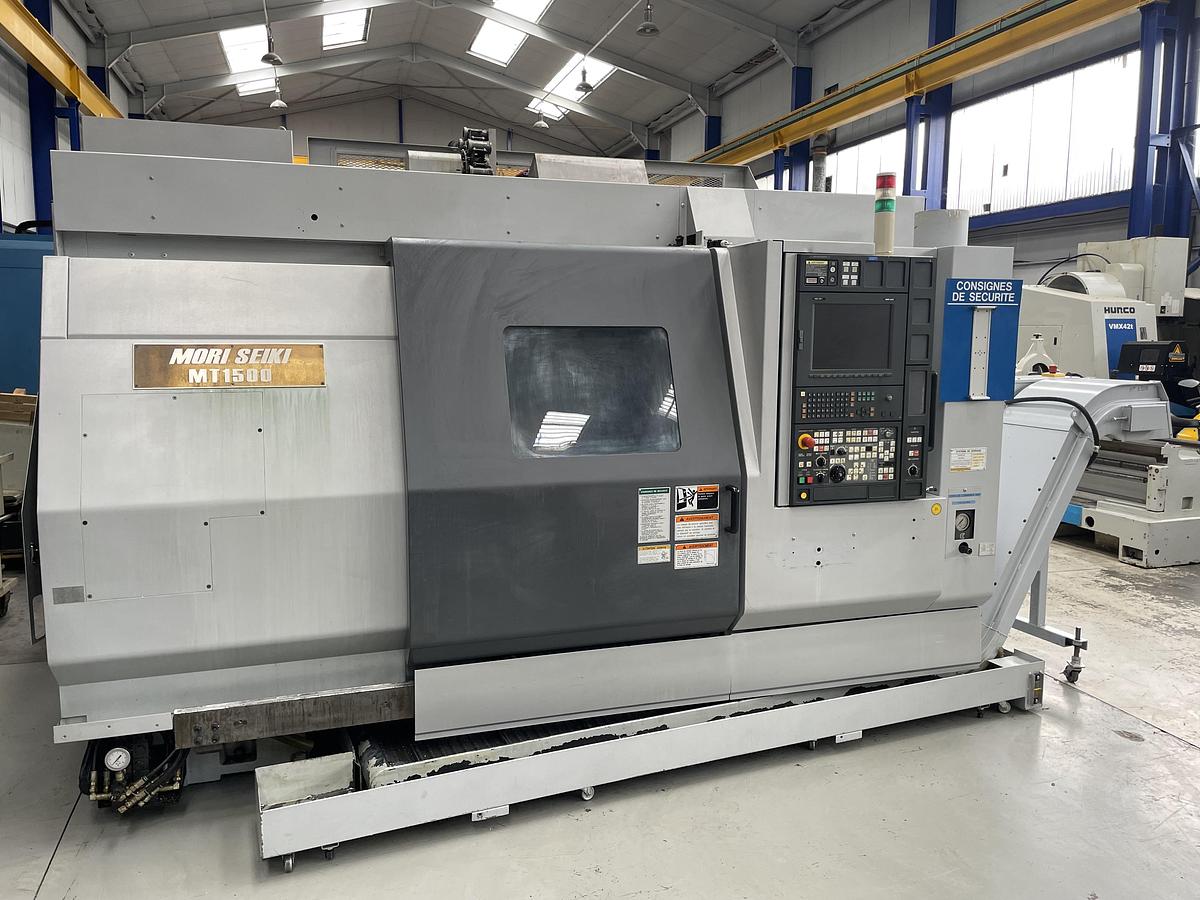

2004 MORI SEIKI MT1500SZ

Tour multifonctions marque MORI SEIKI type MT 1500 SZ

Centre de tournage 5 axes avec tête de fraisage indexable MORI MT1500SZ

Année 2004

CN MSX-501 - Fanuc Series 18iTB

Diamètre admis au-dessus du chariot transversal 480-760 mm

Diam d'usinage maxi 400 mm

Longueur d'usinage maxi 920 mm des deux mandrins (lopins gauche/droite S:180 - SZ:100)

Capacité en barre (N° 1) 45 mm - 65 mm pour mandrin 8 pouces sur broche principale

Alésage de broche N° 1 : 56 mm & N° 2 : 56 mm

broche de tournage 1 : vitesse de rotation 4500 tr/min – puissance 15 kW

broche de tournage 2 : vitesse de rotation 6000 tr/min – puissance 11 kW

broche de fraisage vitesse de rotation 12.000 tr/min - puissance 5,5 kW

Mandrins Forkardt diam 170 mm à changemt rapide de mors (peut-être type 3FNC 175-42 N)

Tourelle Z : 12 postes d'outils

Courses : X 1 = 455 x Z = 970 mm

Y +/- 70 mm

Axe B +/- 120°

Axe C 0,001° sur broche principale et broche de reprise

Avances rapides X= 24 m/min, Y = 16 m/min, et Z = 30m/min

Arrosage basse et haute pression 40 bars (à vérifier)

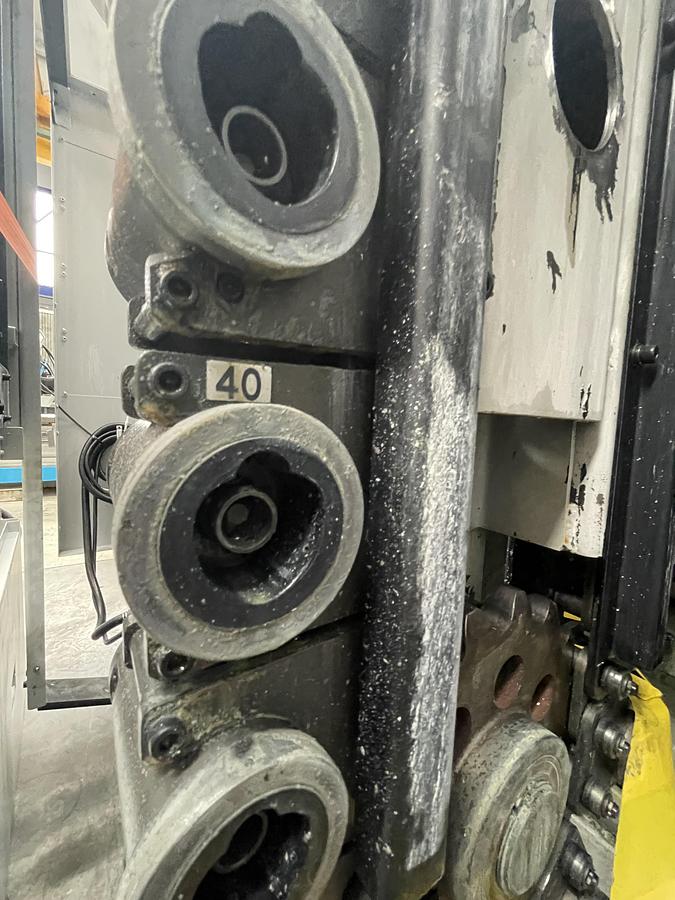

Changeur auto d’outils 40 positions (Capto C5)

Contre-poupée CM 4 (fourreau diam 85 mm x course 120 mm)

Convoyeur à copeaux

Puissance totale requisse 59 KVA

Poids machine 11 T

UK language :

Multitasking lathe MORI SEIKI type MT 1500 SZ

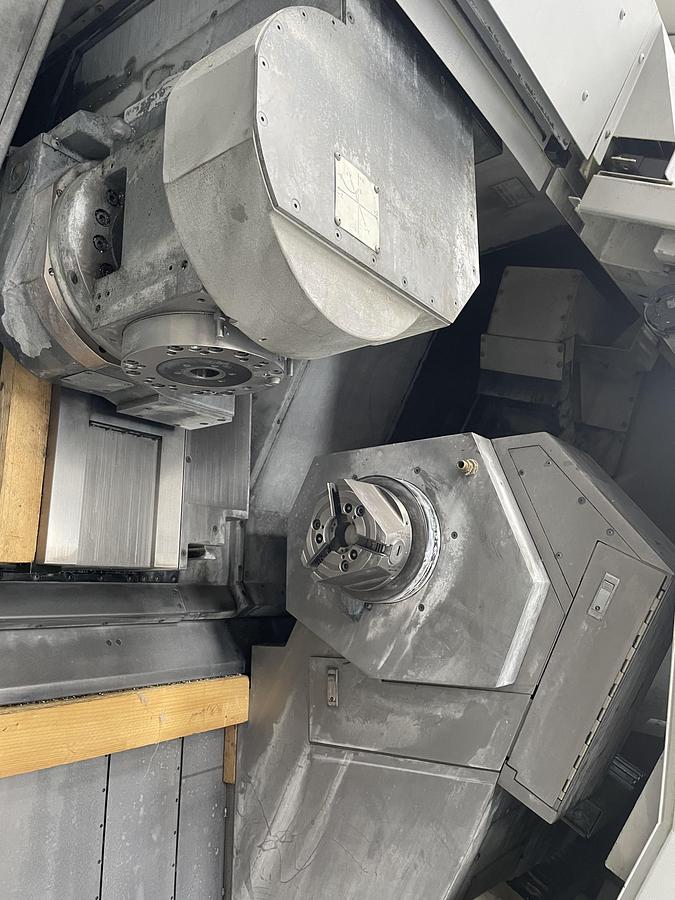

Turning center with auto indexing milling head (multitask CNC lathe) - multifunctions lathe

Year 2004

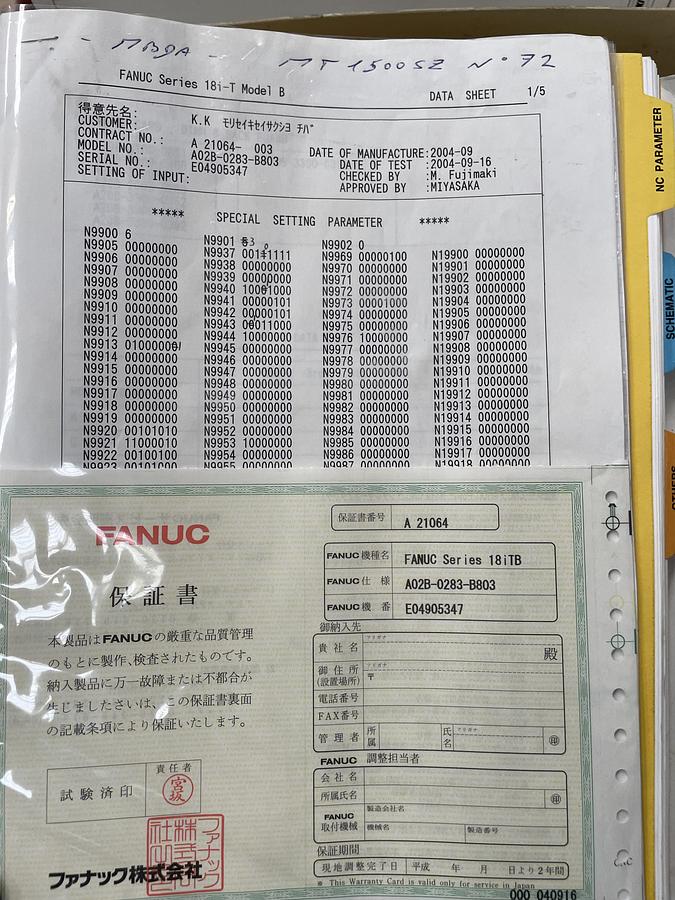

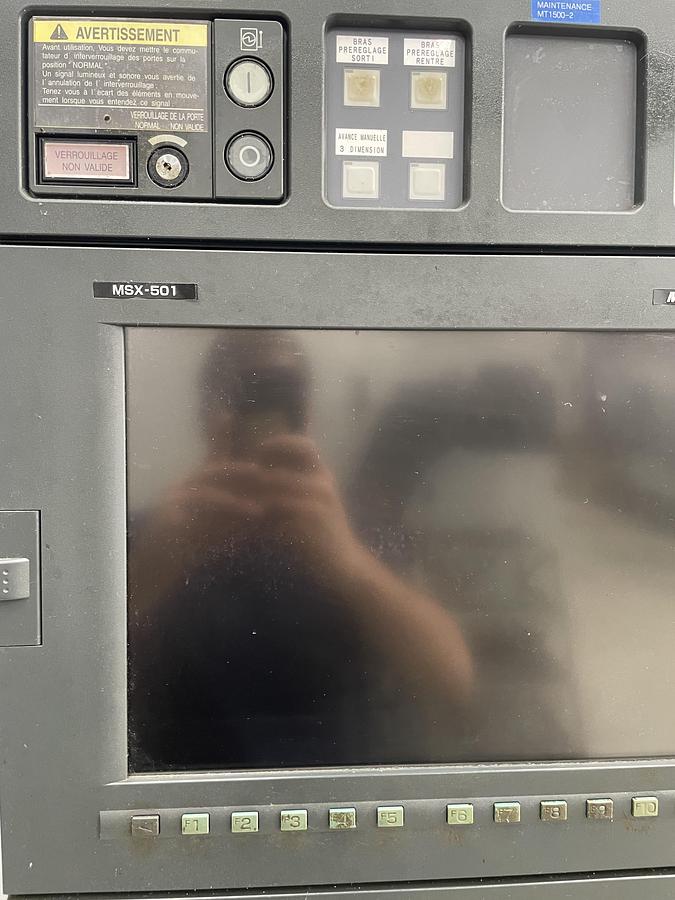

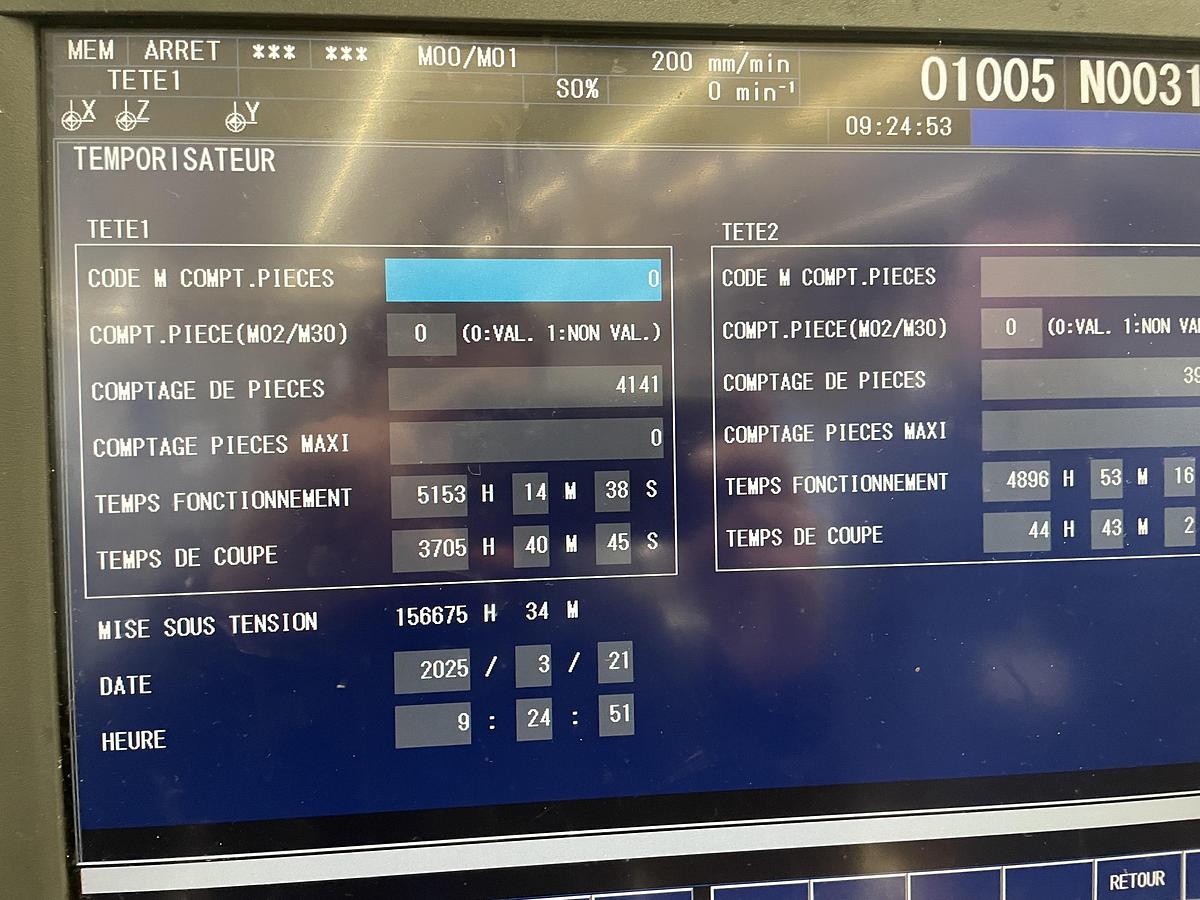

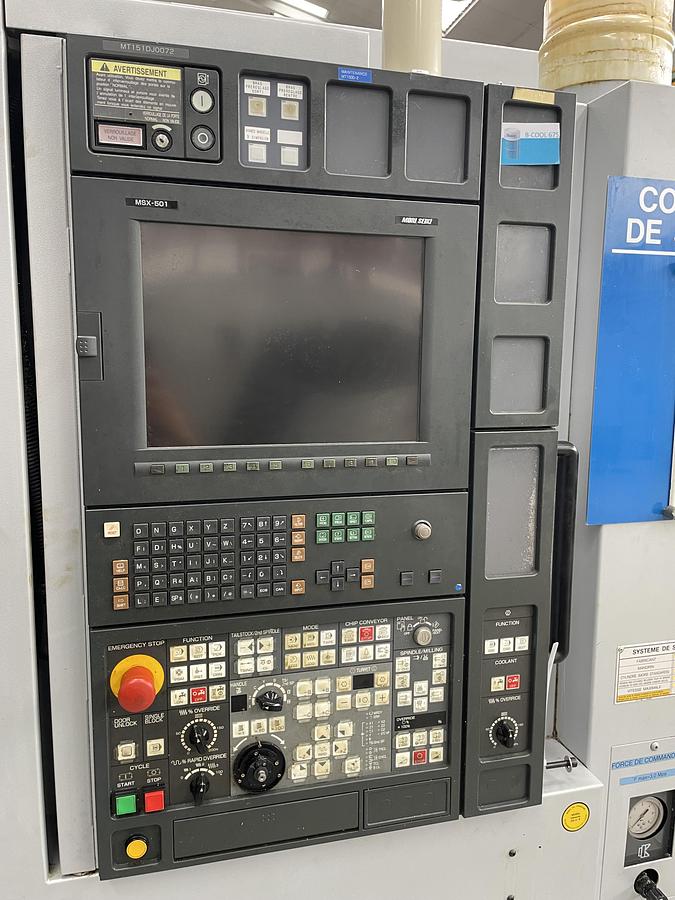

CNC system MSX-501 (Fanuc 18i-T)

Max. turning length 920 mm on 2 chucks

Max. turning diameter 400 mm (Max. swing over the bed 830 mm)

Swing over the cross carriage 480-760 mm

Turning speeds on spindle 1 : 4500 RPM – power 15 kW

Turning speeds on spindle 2 : 6000 RPM – power 11 kW

Milling spindle speeds 12000 RPM - power 5,5 kW

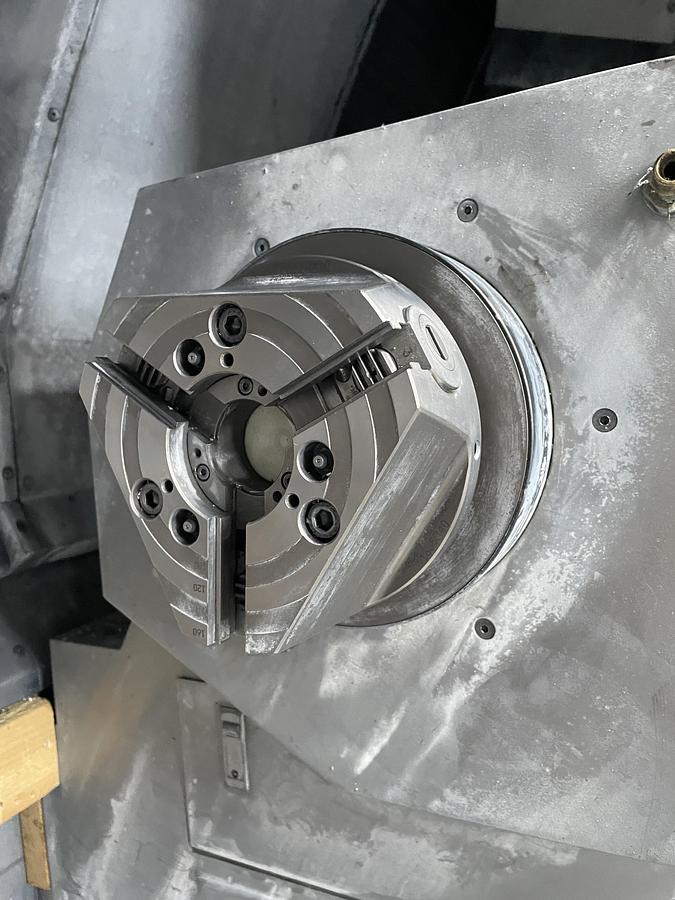

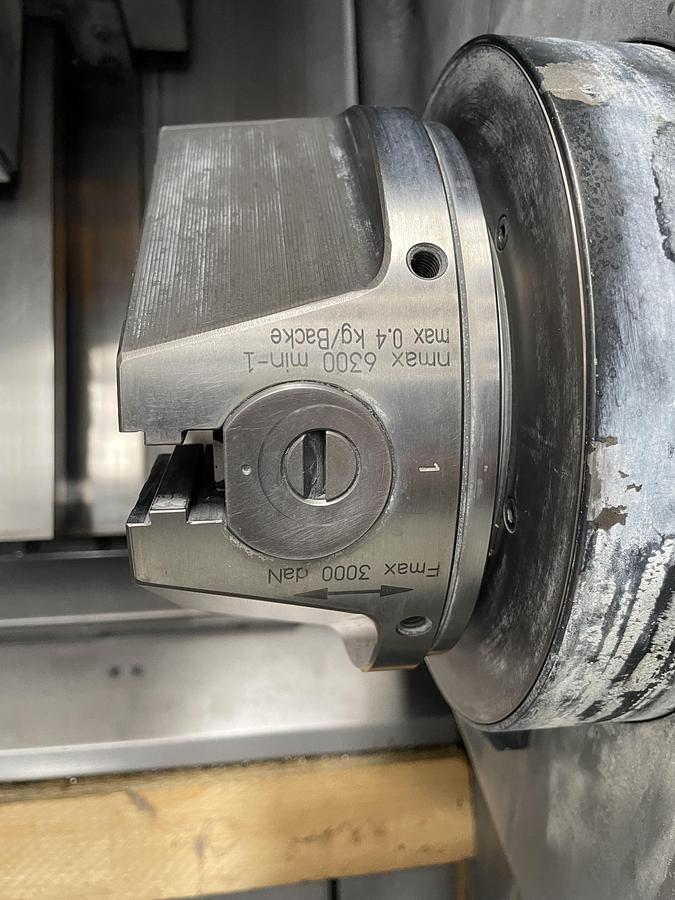

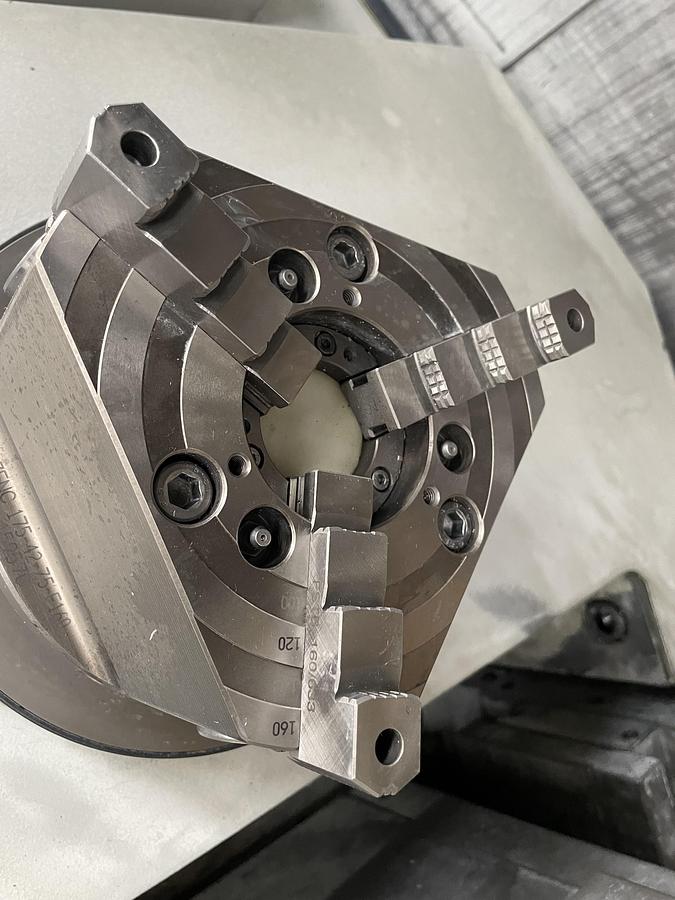

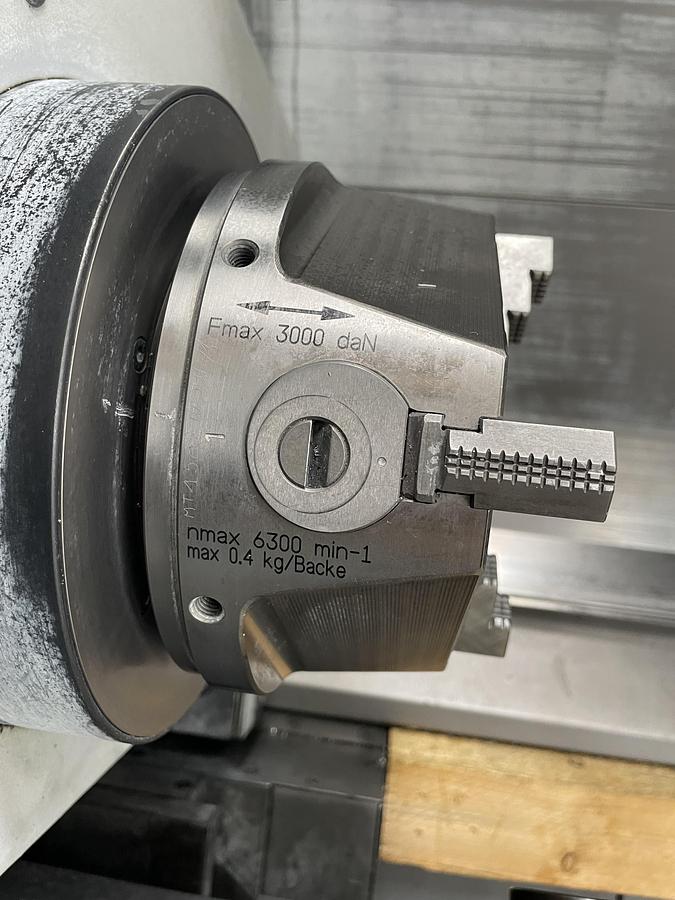

Auto 3-jaw chuck Forkardt diameter 175 mm (may be 3FNC 175-42 - data to be checked) jaws quick change

Auto steady SMW Autoblok type SLU-3.2-ZS capacity 50-200 mm

Bar capacity 45 mm / Spindle bore 56 mm in both spindles

Travels : X = 455 x Z = 970 mm

Y +/- 70 mm

B-axis :  +/-120° (indexing angle 0,001°)

C-axis 0,001° on both spindles

Rapids feeds X = 24 m/min, Y = 16 m/min and Z = 30m/min

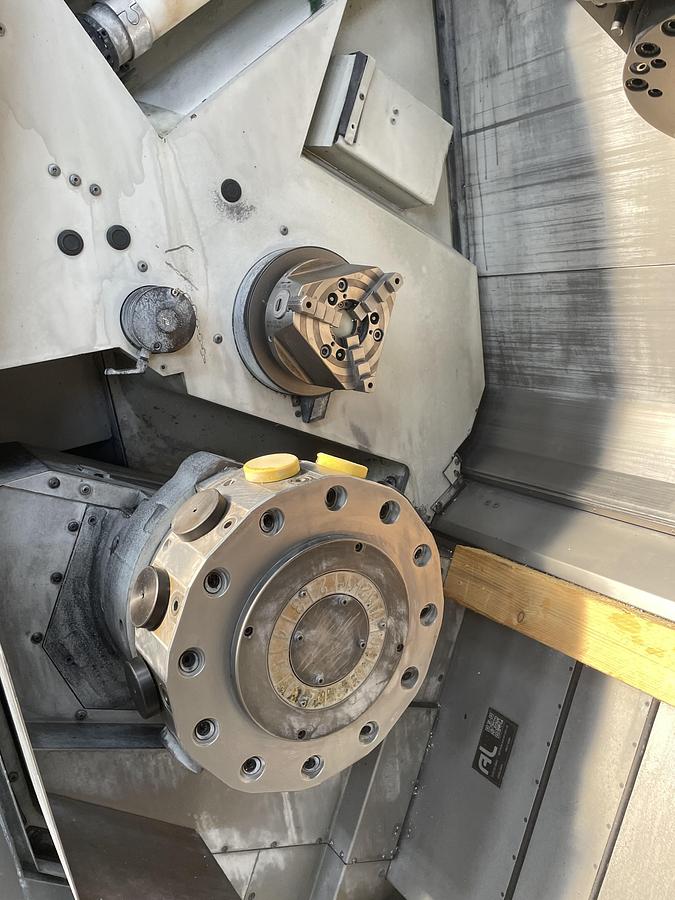

Auto turret Z 12 tools positions

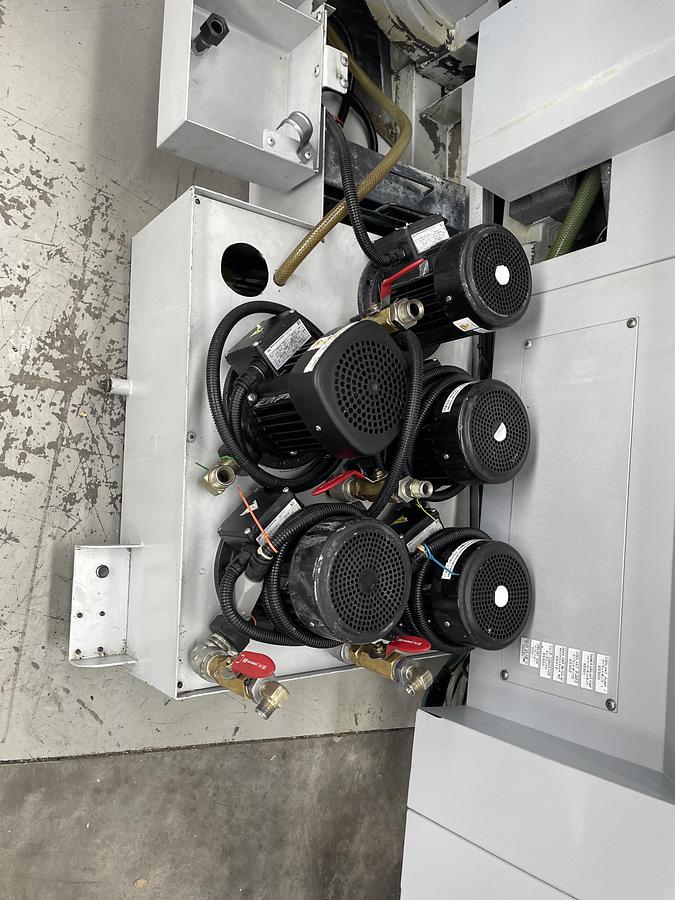

Low coolant and high pressure coolant 40 bar

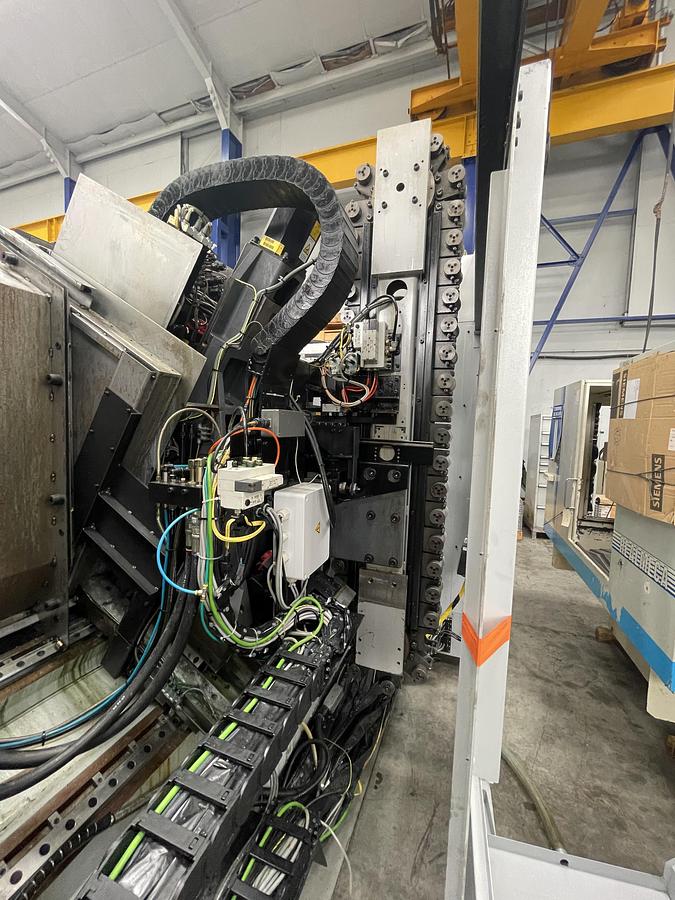

Auto tool changer 40 positions type Sandvik Coromant Capto C5

Tool measuring Renishaw

Auto opening doors

Motorized tailstock CM 5 (quill dia. 110 mm)

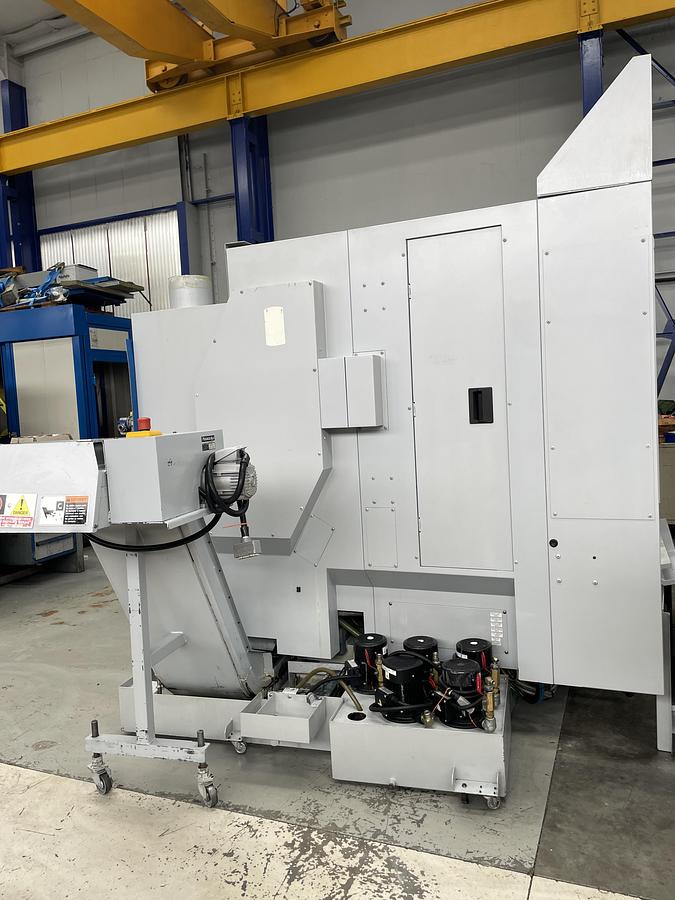

Chip conveyor

Total power required 59 KVA

Machine weight 11T
