BERTHIEZ TFM 200

Tour vertical CN 2 axes à traverse mobile

Année NC mais retrofit récent CN Fagor 8055 Diamètre du plateau 2050 mm Diamètre maxi à tourner 2300 mm Vitesse de rotation plateau 1,6 à 200 tr/min Hauteur maxi usinable 2000

Hauteur maxi pièce (hauteur sous traverse) 2250 mm

Puissance moteur principal 87 kW Charge maxi admise sur plateau 20 t Section du coulant 224 x 224 mm Course du coulant 1200 ou 1500 mm à vérifier Déplacement à droite et à gauche de l’axe plateau X – et X + Changeur auto 12 porte-outils

CNC 2 axis vertical lathe with travelling crossrail

Unknown year but recent retrofit with

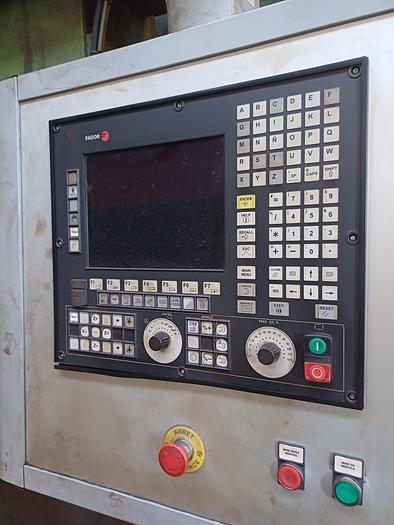

CNC Fagor 8055

Chucj diameter 2050 mm

Max. turning diameter 2300 mm

Chuck speeds 1,6 to 200 RPM (spindle speeds)

Max. turning height 2000 mm

Max. height of the workpiece : 2250 mm (height under crossrail)

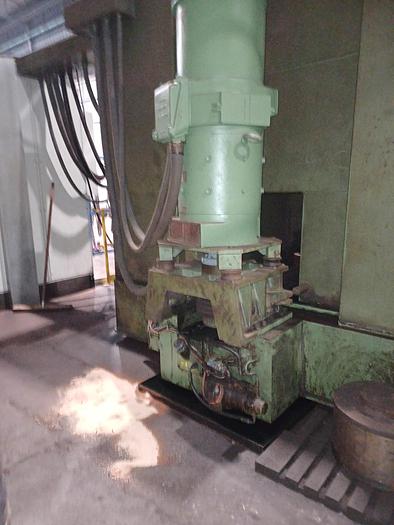

Main motor power 87 kW

Max admitted load on chuck 20 t

Ram section 224 x 224 mm

Ram travel Z = 1250 or 1500 mm to be checked

X travel to the left and to the right of the faceplate center (X – and X +)

Auto tool changer 12 positions
