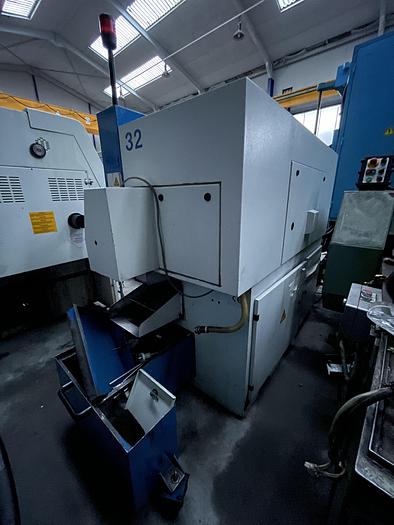

Manurhin Menti KMX 413

Manurhin Menti KMX 413

Contactez-nous pour le prix

ouAppelez 04 77 29 56 74

Description

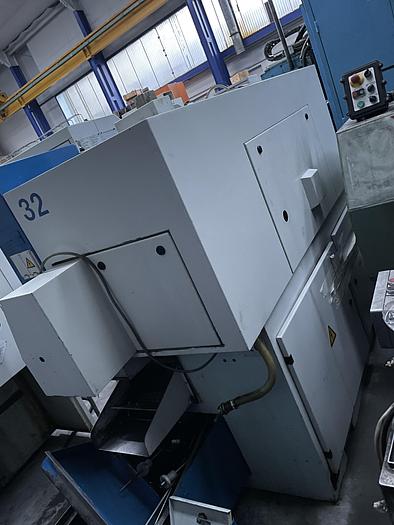

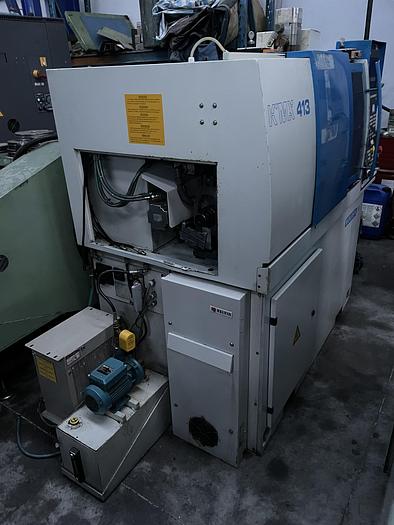

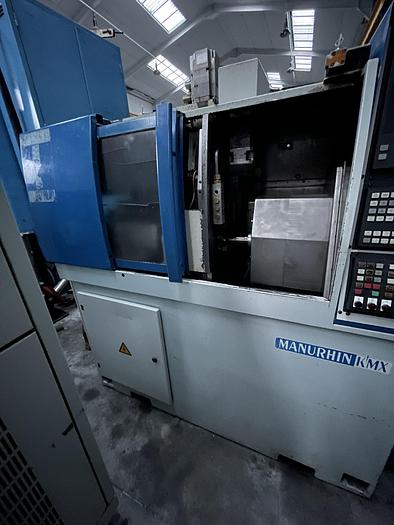

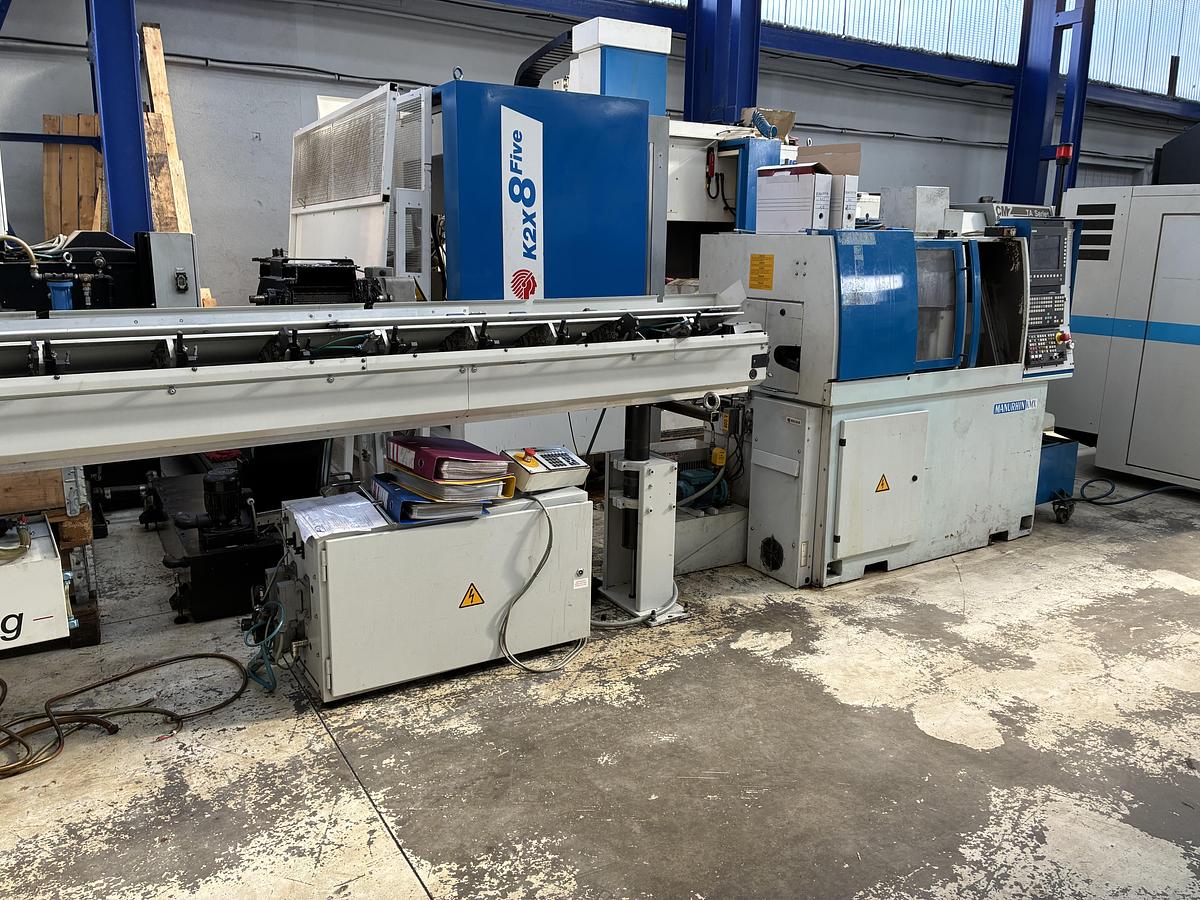

Tour 4 axes à poupée mobile MANURHIN K'MX 413

Manurhin Menti tour CN bi-broches double axe C

Année 2002

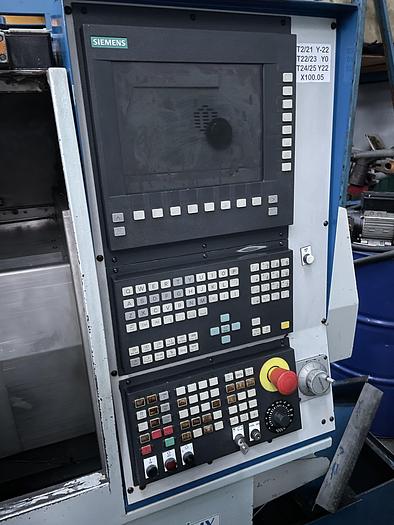

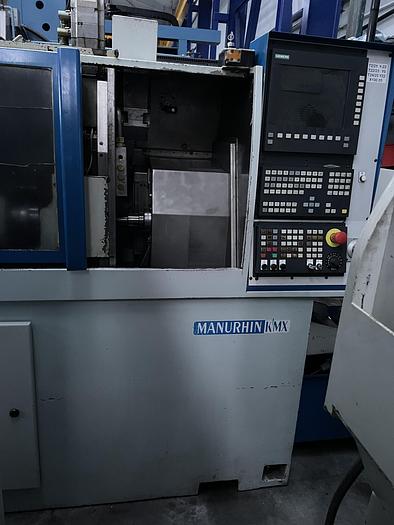

CN Siemens Sinumerik 840D

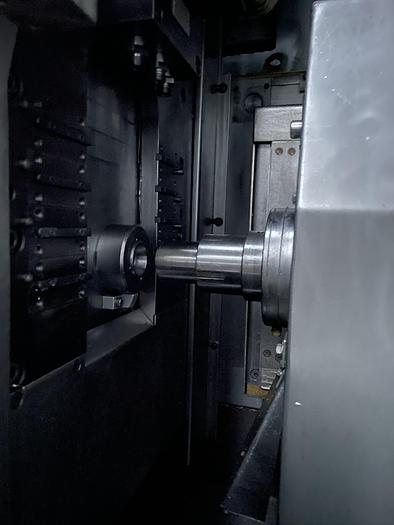

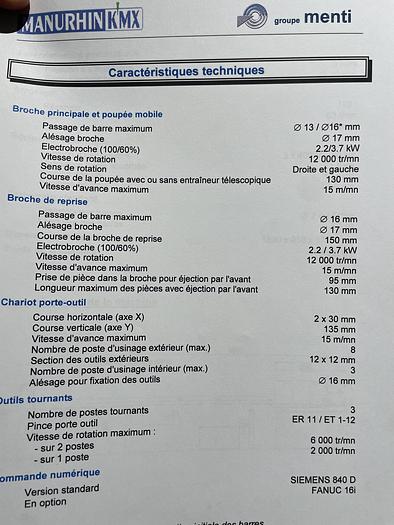

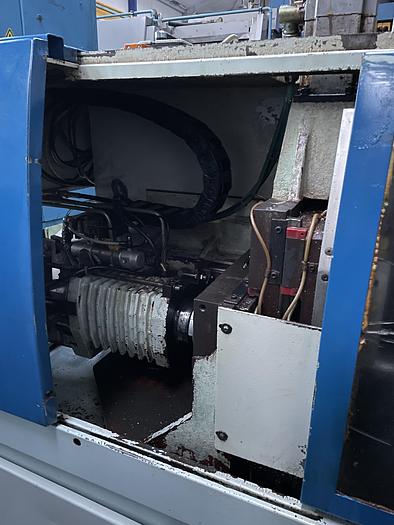

Broche principale et poupée mobile :

Passage de barre maxi diam 13 mm

Alésage de broche diam 17 mm

Electrobroche vitesse 12 000 tr/mn puissance 2,2 / 3,7 kW

Sens de rotation droite et gauche

Course de la poupée mobile 130 mm

Vitesse d'avance maximum 15 m/min

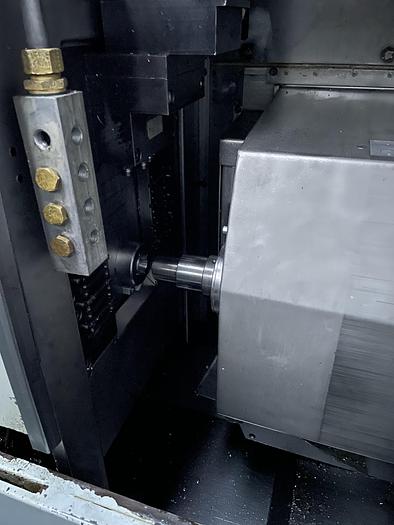

Broche de reprise :

Passage de barre maxi diam 16 mm

Alésage de broche diam 17 mm

Electrobroche vitesse 12 000 tr/mn puissance 2,2 / 3,7 kW

Course de la broche de reprise 150 mm

Vitesse d'avance maximum 15 m/min

Prise de pièce dans la broche pour éjection par l'avant 95 mm

Longueur maximum des pièces avec éjection par l'avant 130 mm

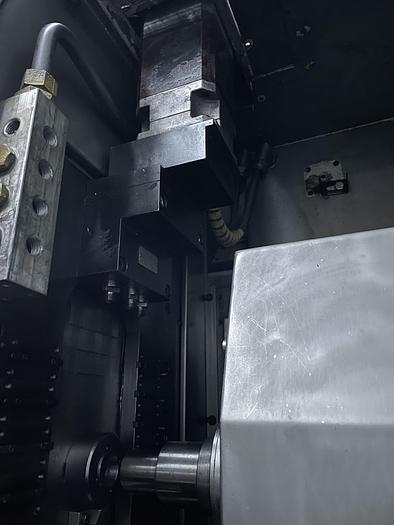

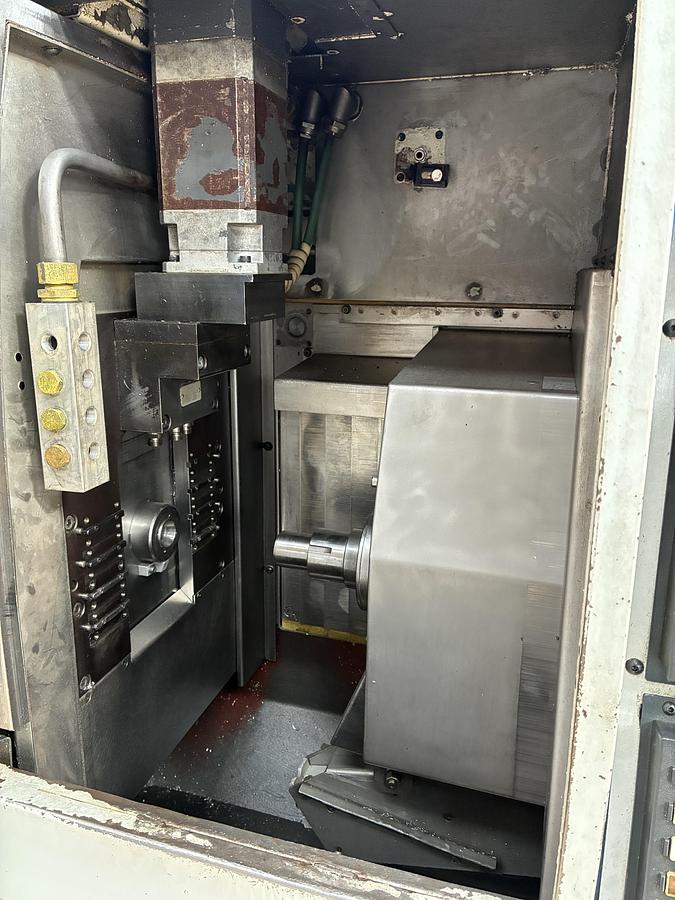

Chariot porte-outil :

Course horizontale (axe X) : 2 x 30 mm

Course verticale (axe Y) : 135 mm

Vitesse d'avance maximum 15 m/min


Outils tournants :

Nombre de postes tournants : 3

Pince porte outil ER 11 / ET 1-12

Vitesse de rotation maxi -sur 2 postes 6000 tr/mn- -sur 1 poste 2000 tr/mn-


Incluant :

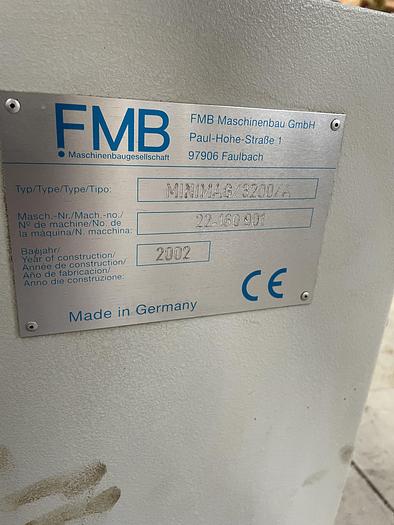

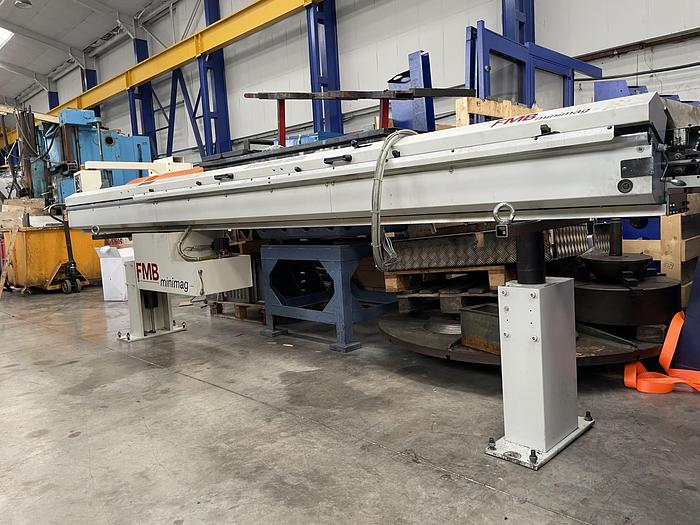

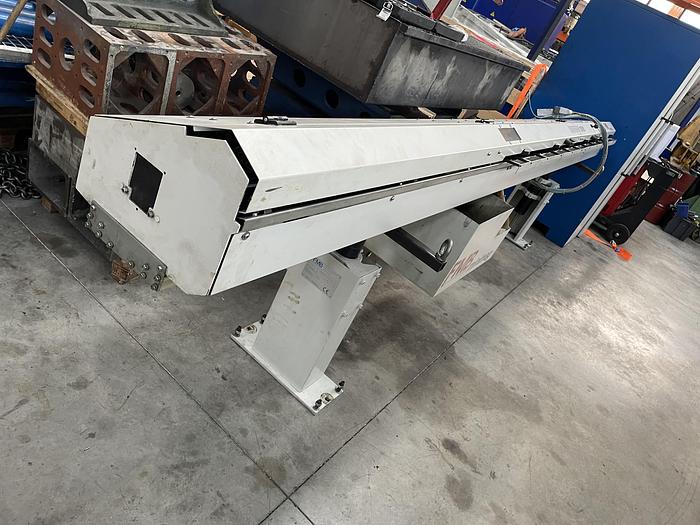

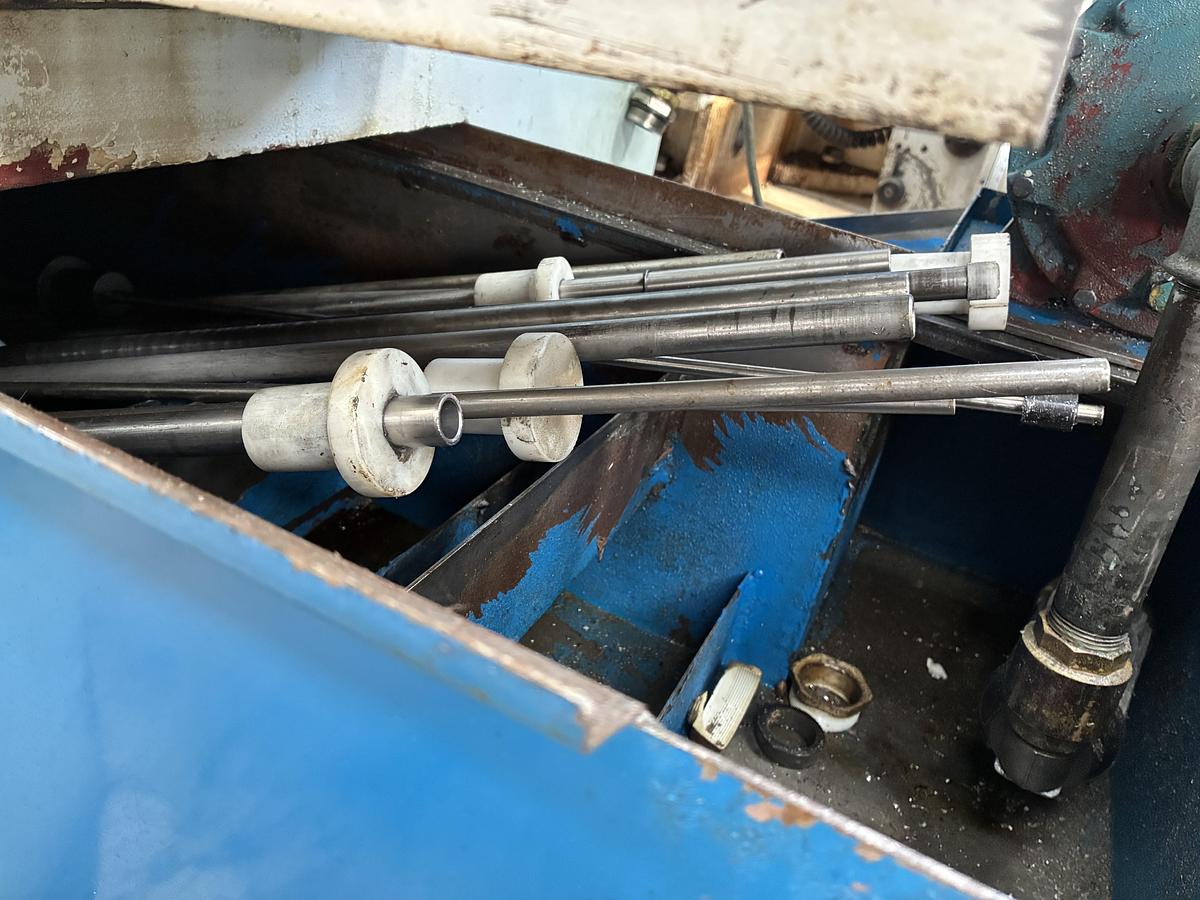

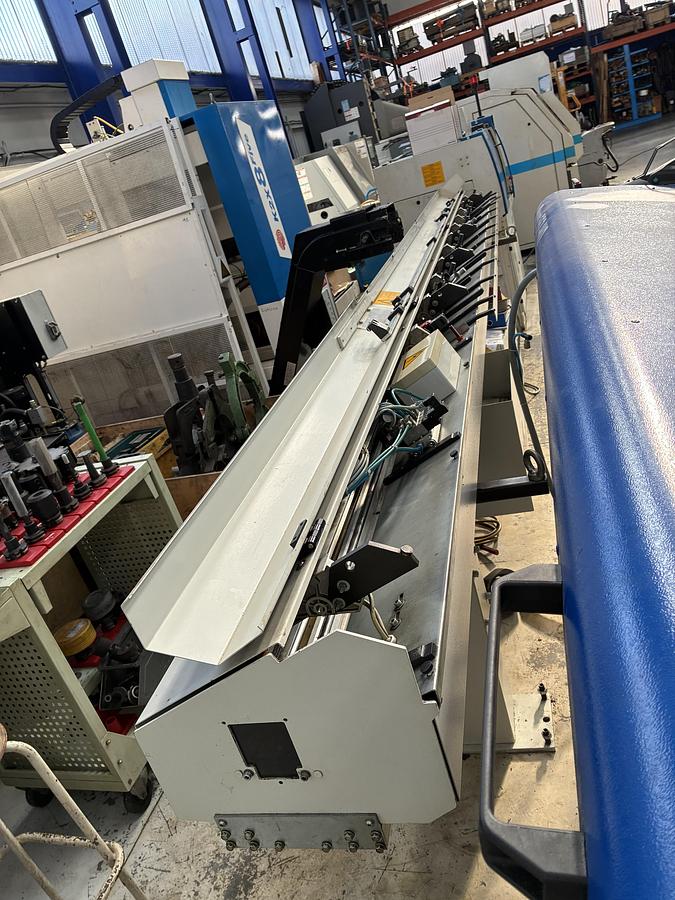

Un Embarreur FMB minimag année 2002 type 3200 / 1205 A

diam admissible 2 à 13 (16) mm


Poids machine seule : 2 T

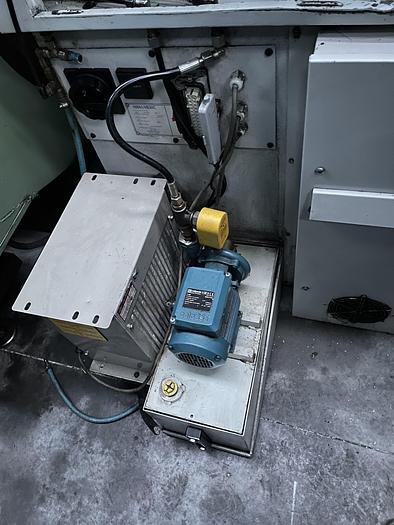

Arrosage 120 litres / 2 bars

Evacuation des pièces à travers la broche de reprise

Taraudage rigide


------------------------------------------------------------------------------------------------------------


ENGLISH VERSION

CNC Swiss type lathe 4-axis twin electrospindles double C-axis

MANURHIN MANURHIN K'MX 413

CNC control Siemens 840D (Sinumerik 840D)

Year 2002

Main spindle and mobile headstock :

Bar capacity ø 13 (ø 16) mm

Mainspindle bore ø 17 mm

Electrospindle (100/60%) 2,2/3,7 kW

Max spindle speed12.000 rpm

Headstock stroke130 mm


Subspindle :

Bar capacity ø 13

Subspindle bore ø 17 mm

Electrospindle (100/60%) 2,2/3,7 kW

Max spindle speed 12.000 rpm

Maximum lenght of part inside the sub spindle 95 mm

Maximum length of part for front ejection 130 mm


Carriage / saddle

1 tool holder

Number of outer stations 8 - section 12 x 12 mm

Number of inner tools 3 - bore for tool fixation diam 16 mm


Driven :

Number of driven tools (powered tools) : 3

Tool holder ER 11 / ET 1-12

Spindle spped max - on 2 stations 6000 RPM - - on 1 station 2000 RPM


Incluant :

Bar feeder FMB minimag year 2002 type 3200 / 1205 A

Diameter range : 2 to 13 (16) mm


Machine weight (only machine) : 2 T

Coolant capacity 120 liters / 2 bars

Part ejection from subspindle

Rigid tapping

Caractéristiques

FabricantManurhin Menti
ModèleKMX 413
Année2002
ConditionD'occasion
Numéro de stockKMX1
