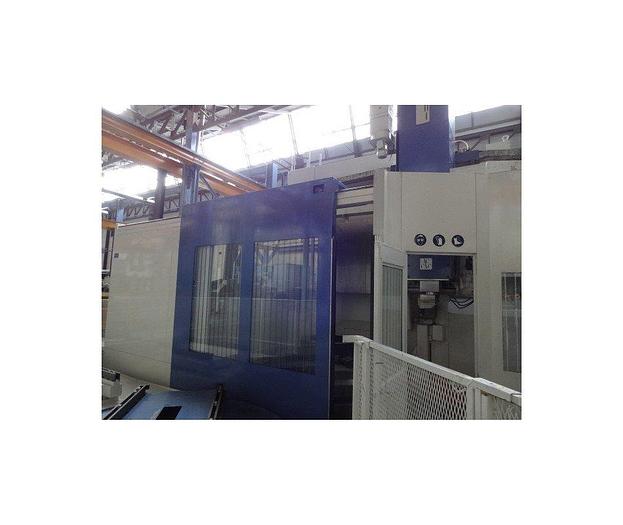

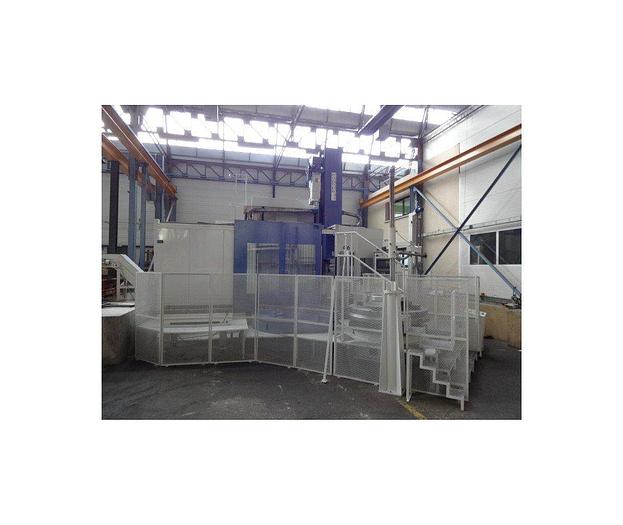

1995 Tour vertical 5 axes palettisé Pietro CARNAGHI type AC 24 TM 1800
Indisponible

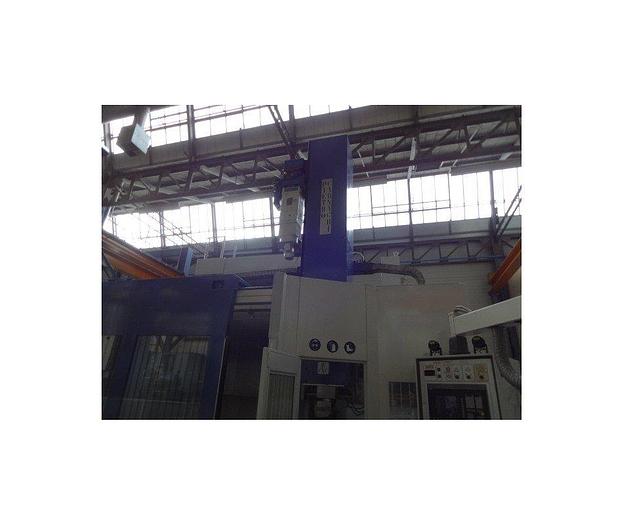

1995 Tour vertical 5 axes palettisé Pietro CARNAGHI type AC 24 TM 1800
Description
Année 1995 entièrement rétrofittée 2016

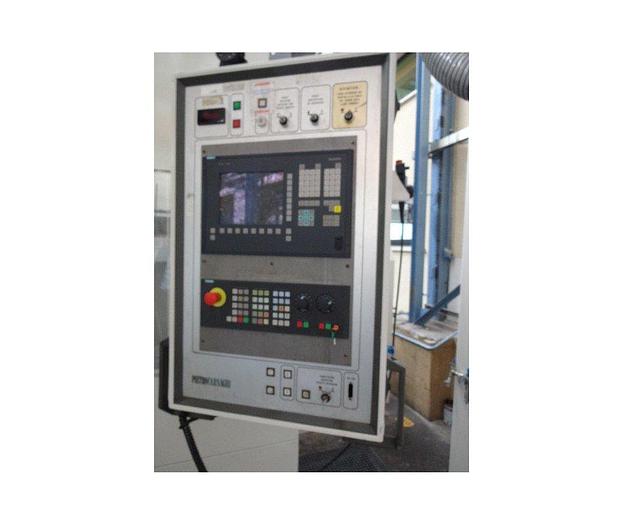

CNC 840 D SL
Diamètre de tournage maxi 2400 mm
Hauteur maximale de tournage 1800 mm

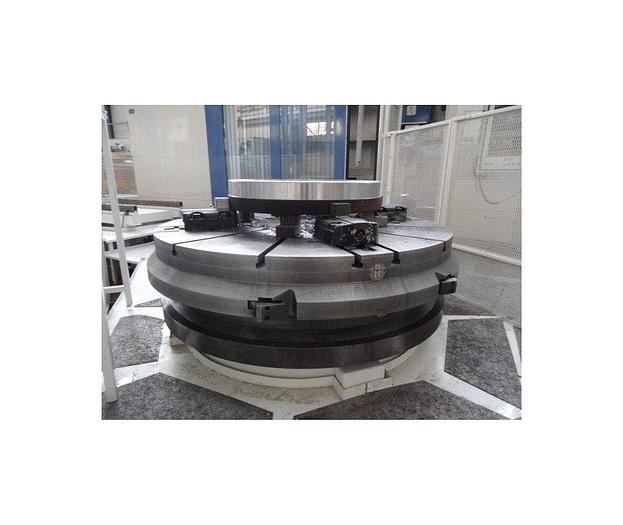

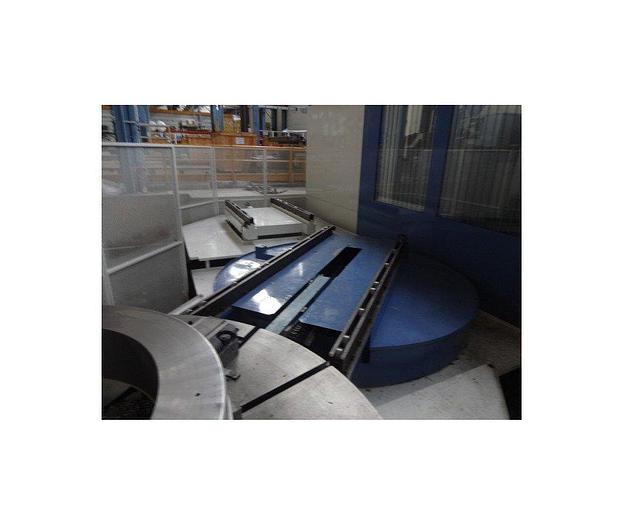

Diamètre des plateaux 1800 mm (2 palettes plateaux)
Charge maxi palette incluse 25 T
Complètement hydrostatique (axes X, Z, C)
Puissance moteur de broche de tournage 70 kW
Vitesse de rotation broche de tournage 1,1 à 275 tr/min (2 gammes)
Puissance moteur de broche de fraisage 31 kW
Vitesse de rotation broche de fraisage 10 à 3000 tr/min (2 gammes)
C-axis 37000 Nm – 0,01 à 2 tr/min – 360 000 pos.
Axe X = + 1450 / - 1450 mm (2900 mm)
Axe Z (course du coulant) = 1500 mm
Traverse mobile course 900 mm (pos. tous les 200 mm avec fonction M)
Poids total de la machine 56 tonnes
Encombrements hors tout 12.000 x 10.000 x h 7.500
Arrosage centre outil avec filtration et refroidisseur
Refroidisseur des huiles (plateau, broche, palettisation)
Changeur auto d’outils 80 (30 outils tournage Ken UTS 63 + 50 outils fraisage ISO 50)

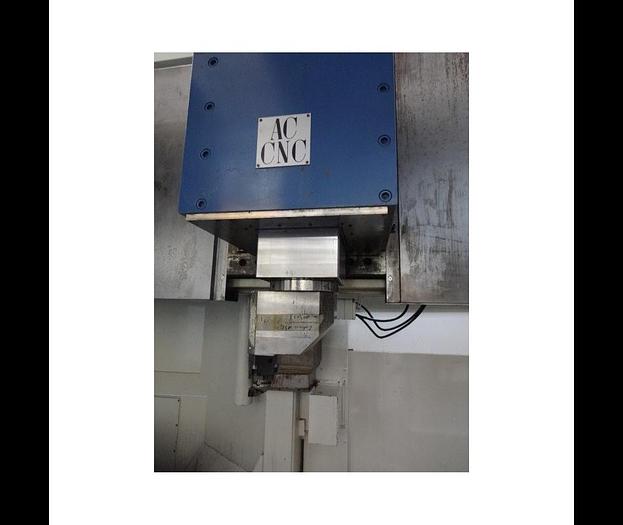

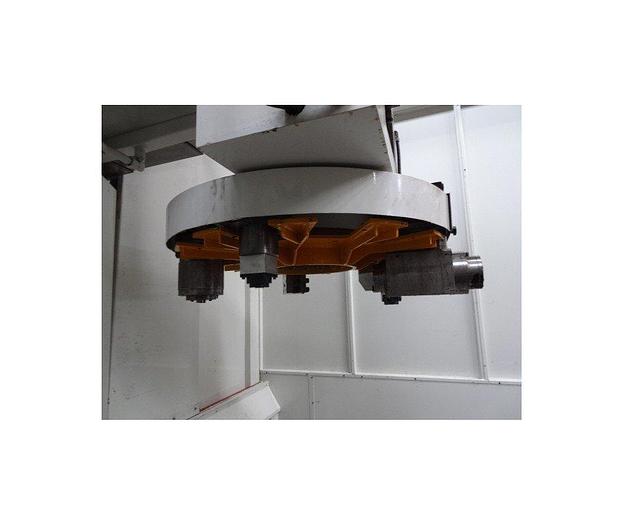

Magasin de têtes auto 12 positions
Convoyeur à copeaux
Caractéristiques
Année | 1995 |
Condition | D'occasion |
Diamètre plateau | 1800 mm |
Diamètre maximum à tourner | 2400 mm |
