Tour vertical CN 3 axes BERTHIEZ à plateau déplaçable

Tour vertical CN 3 axes BERTHIEZ à plateau déplaçable

Contactez-nous pour le prix

ouAppelez +33 (0) 4 77 29 56 74

Description

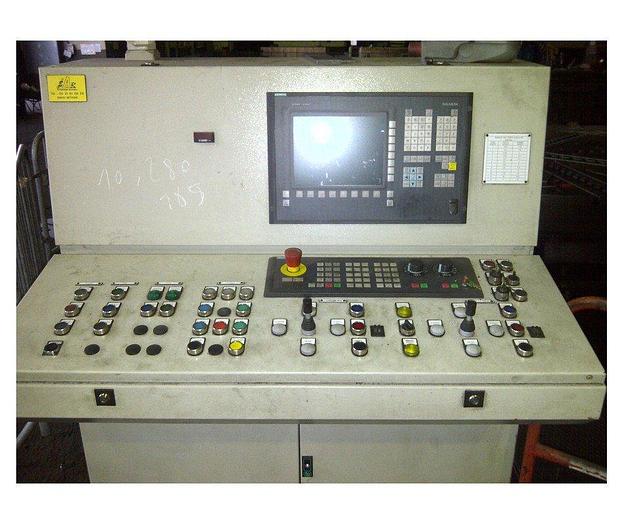

2 coulants verticaux et un coulant latéral (2 coulants de tournage et 1 coulant numérisé avec broche de fraisage) CN SIEMENS 840D Powerline pilotant 2 axes dont C du plateau Diamètre du plateau 4100 mm Passage maxi admissible 8500 mm (9300 déjà atteint) Diamètre maxi à tourner jusqu’au centre 5300 mm Hauteur usinable sous le bras à partir du plateau 2700 mm Charge maxi du plateau 100 T (système hydrostatique) Course du coulant vertical de tournage (Z) 1600 mm Course horizontale du coulant latéral (W) 1250 mm Course X = 3350 mm et course U = 1900 mm Course verticale de la traverse : 2400 mm Course du plateau (déplacement) : 2780 mm Moteur d’entrainement du plateau 100 CV Avances indépendantes des chariots 0,16 à 16 mm/tr Vitesses de déplacement bras 240 mm/min et siège 250 mm/min Inclinaison des coulants sur bras de part et d’autre de la verticale 45° + 30°

Caractéristiques

ConditionD'occasion

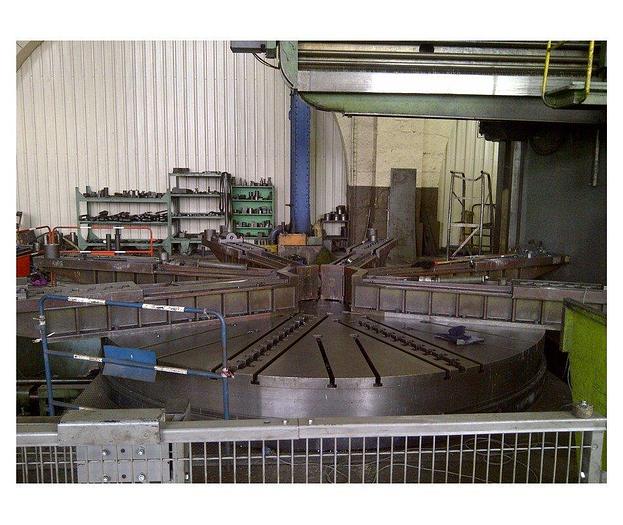

Diamètre plateau4100 mm
Passage maxi8500 mm (9300 déjà atteint)
Diamètre maximum à tourner5300 mm
