HYUNDAI WIA HD2200SY CNC lathe twin spindles with robot, milling and Y axis

Tour CN 5 axes HYUNDAI WIA type HD2200SY avec robot

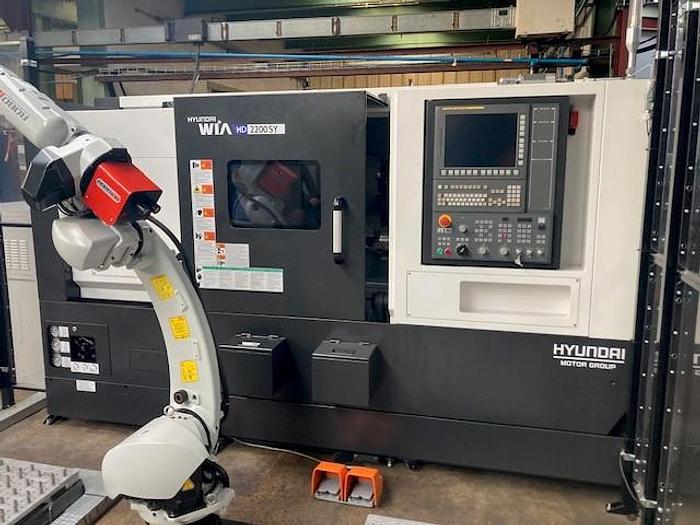

Cellule composée d'un tour bi-broches et d'un robot de chargement.

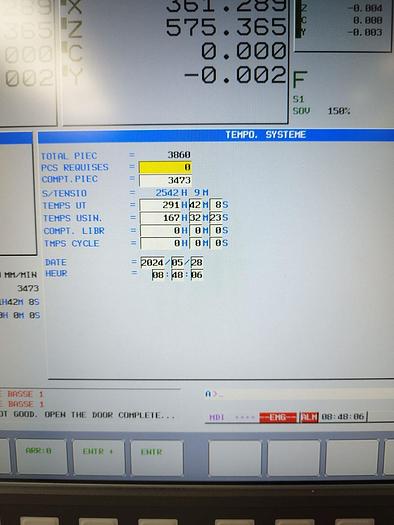

Machine quasiment neuve (291 heures de temps utile et 167 heures d'usinage) !!

1/ Machine :

Marque HYUNDAI WIA type HD 2200 SY

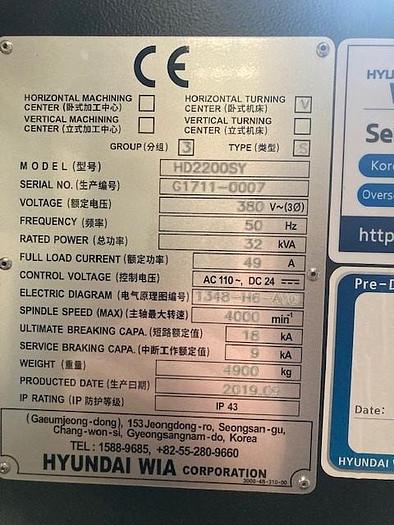

Année 2019 (machine livrée juillet 2021)

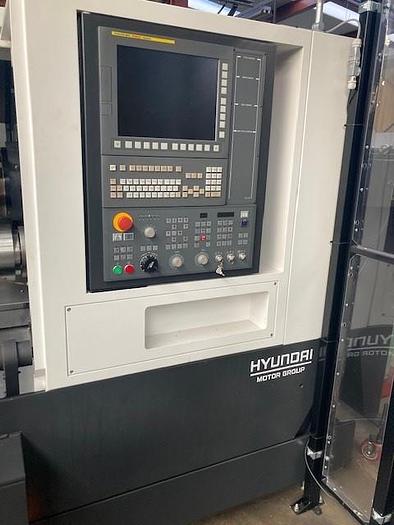

CN Fanuc i Series Smart Plus avec manivelle filaire (écran 15'')

Logiciel conversationnel SmartGuide i

Z = 680 mm / longeur maxi de tournage 610 mm

Mandrin hydraulique SMW Autoblok BHD 250 sur broche principale

Broche principale 4.000 tr/min, puissance 18,5/15 kW

Alésage de broche 76 mm, capacité en barre diam 65 mm

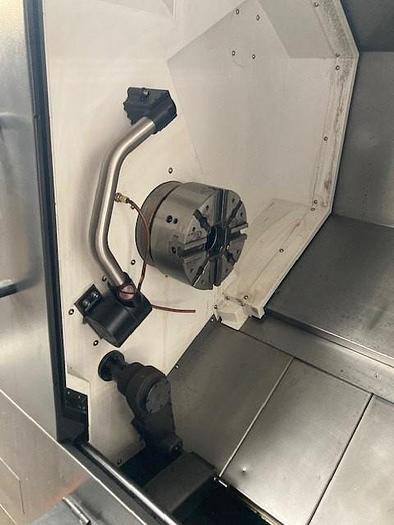

Mandrin hydraulique SMW Autoblok BHD 210 sur broche de reprise

Broche de reprise 6.000 tr/min, puissance 5,5/3,7 kW

Alésage de broche 43 mm, capacité en barre diam 32 mm

Rapides sur X = 24 m/min, rapides sur Y = 10 m/min

Rapides sur Z = 30 m/min, rapides sur ZB = 24 m/min

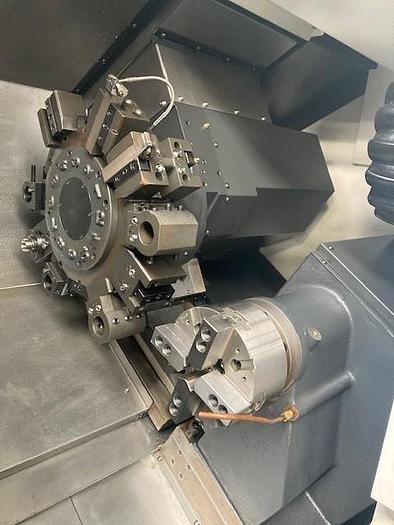

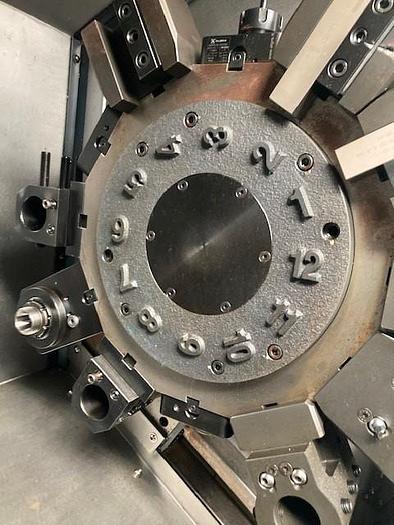

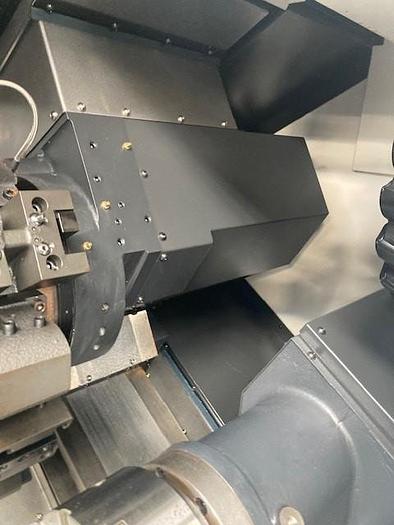

Tourelle auto 12 postes, fraisage par outils tournants et axe Y

Vitesse de rotation outils tournants 6.000 tr/min

Puissance des outils tournants maxi. 5,5 / 3,7 kW

Arrosage haute pression 20 bars, bac d'arrosage 200 l

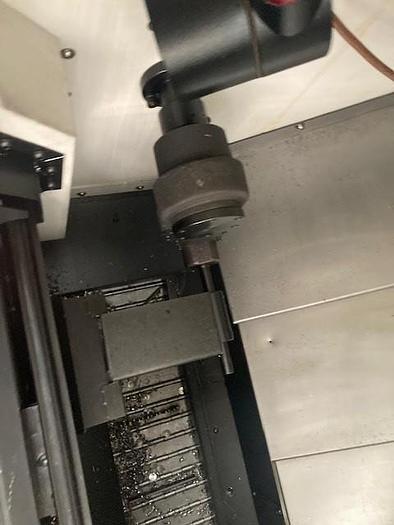

Bras de mesure (palpeur) manuel des outils

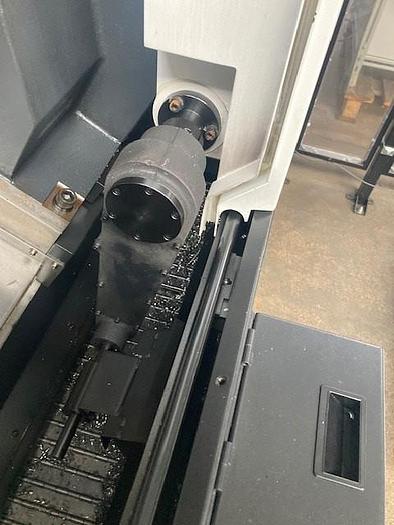

Récupérateur de pièces sur les 2 broches

Porte automatique

Convoyeur à copeaux à tapis

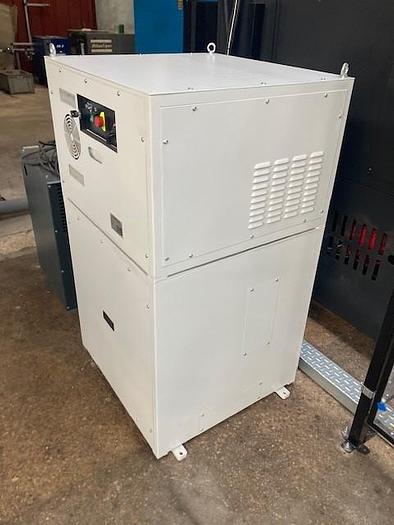

Ejecteur de pièces + Transformateur

Poids machine environ 5 T

2/ Ensemble de robotisation de chargement Robojob type MA-PAL :

Année 2022

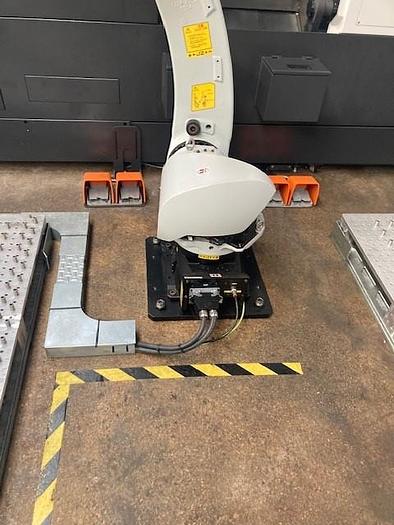

Robot Fanuc M20 de 35 kg de capacité

Mandrin de préhension avec mors réglable.

Toute l'intégration est réalisée et la sécurité aux normes CE (barrières)

ENGLISH SPECIFICATIONS

CNC lathe HYUNDAI WIA type HD2200SY 5 axis with robot

Cell including one twin spindles lathe and one handling robot (robot charger)

Machine almost new (291 hours of using time and 167 hours of cutting time) !!

1/ Machine :

Make HYUNDAI WIA type HD 2200 SY

Year 2019 (machine delivered in July 2021)

CNC Fanuc i Series Smart Plus with wire handwheel (screen 15'')

Easy programing software SmartGuide i (next generation of Manual Guide)

Z = 680 mm / max. turning length 610 mm

Hydraulic chuck SMW Autoblok BHD 250 on main spindle

Spindle speeds 4.000 RPM, power 18,5/15 kW

Spindle bore 76 mm, bar capacity dia. 65 mm

Hydraulic chuck SMW Autoblok BHD 210 on subspindle

Subspindle speeds 6.000 RPM, power 5,5/3,7 kW

Spindle bore 43 mm, bar capacity dia. 32 mm

Rapids on X = 24 m/min, rapids on Y = 10 m/min

Rapids on Z = 30 m/min, rapids on ZB = 24 m/min

Turret 12 positions, live tooling live milling and Y-axis

Driven tools speeds 6.000 RPM, power 5,5 / 3,7 kW

High pressure 20 bar, coolant tank 200 l

Manual tool probe

Parts collector on 2 spindles

Automatic door

Chip conveyor

Parts ejection/kick out + Transformer

Approx. machine weight 5 T

2/ Handling Robot Robojob type MA-PAL

Year 2022

Fanuc Robot M20 capacity 35 kg

Chuck with adjusting jaws

All integration has been done by Robojob and safety conformity is CE
