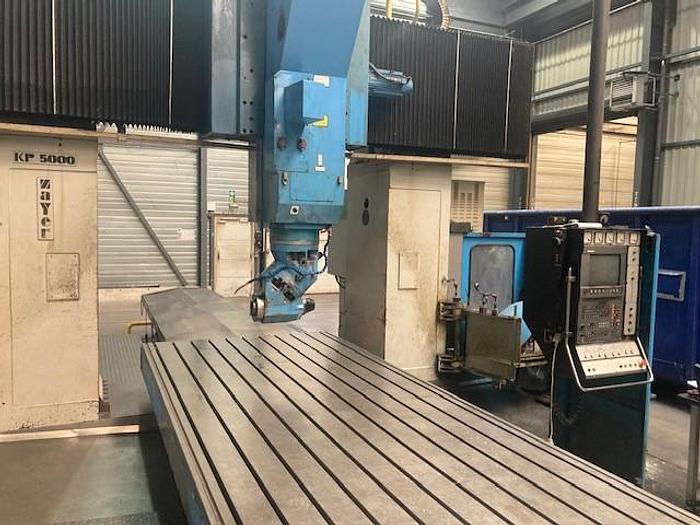

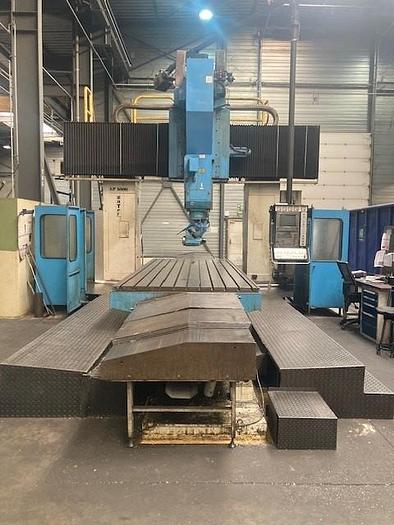

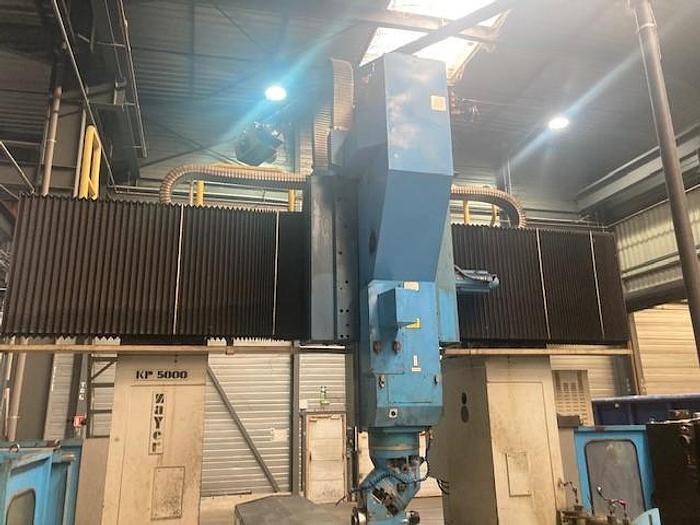

ZAYER KP 5000 portal milling machine

English version :

Portal milling machine ZAYER

Type KP 5000

Year 1998

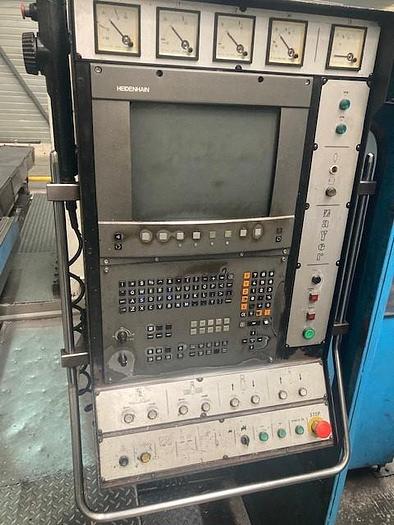

CNC Heidenhain TNC 426

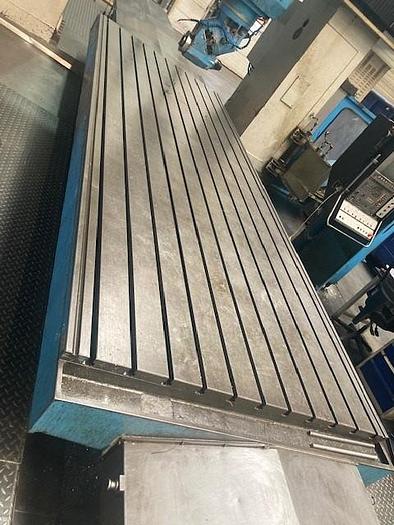

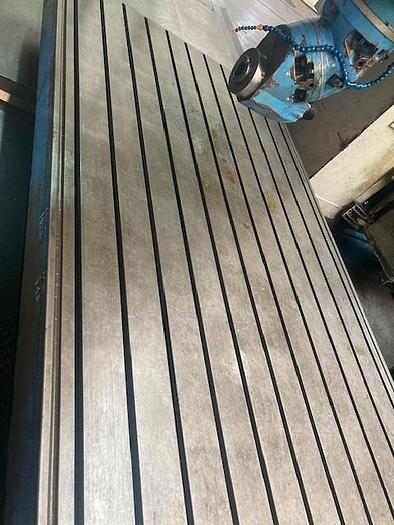

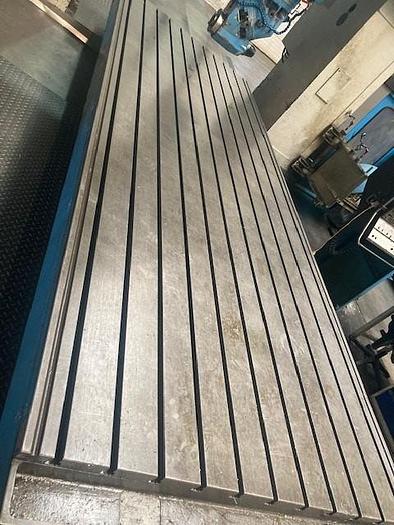

Table dimensions 5000 x 1800 mm (11 T-slots)

Longitudinal travel X = 4707 mm

Cross travel Y = 3251 mm

Vertical travel Z = 1007 mm

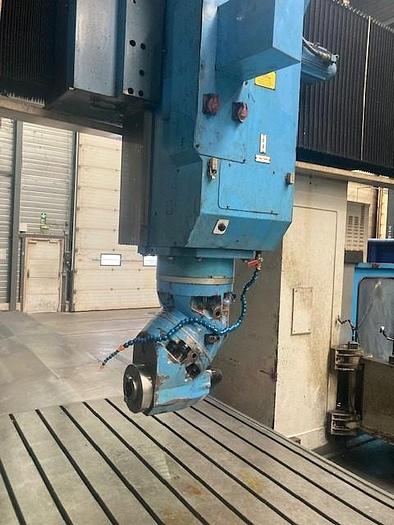

Manual universal milling head - 2 axis manual indexing

Spindle speeds : 35 to 6000 RPM

Spindle taper ISO 50 DIN 2080 – Max. spindle motor 37 kW

Max. height between table surface and spindle noise : 900 mm

Working feeds on X, Y and Z : 6 to 5000 mm/min

Rapids X, Y and Z : 15 m/min

Max. load admitted on table : 10 T  (10.000 kg)

Estimated. weight of the machine 30-40 T

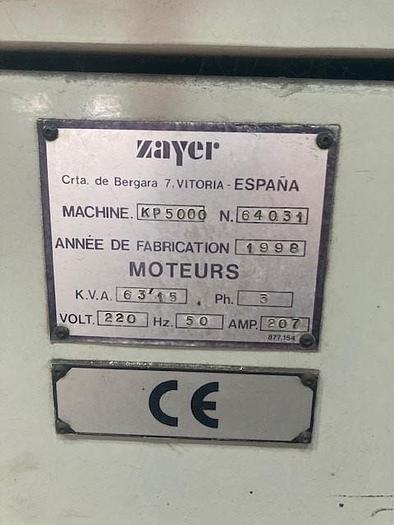

380 V / 3 / 50 Hz

Français :

Fraiseuse à portique ZAYER

Année 1998

CN Heidenhain TNC 426

Dimensions de table 5000 x 1800 mm (11 rainures)

Cours longitudinale X = 4707 mm

Course transversale Y = 3251 mm

Course vertical Z = 1007 mm

Tête manuelle universelle indexable sur 2 plans

Vitesse de rotation de la broche : 35 à 6000 tr/min

Cône ISO 50 DIN 2080 – puissance moteur broche 37 kW

Hauteur maximale surface table au nez de broche : 900 mm

Avances travail X, Y et Z : 6 à 5000 mm/min

Avances rapides X, Y et Z : 15 m/min

Charge maxi. admise sur la table 10 T

Poids approx. de la machine 18 T

380 V / triphasé / 50 Hz
