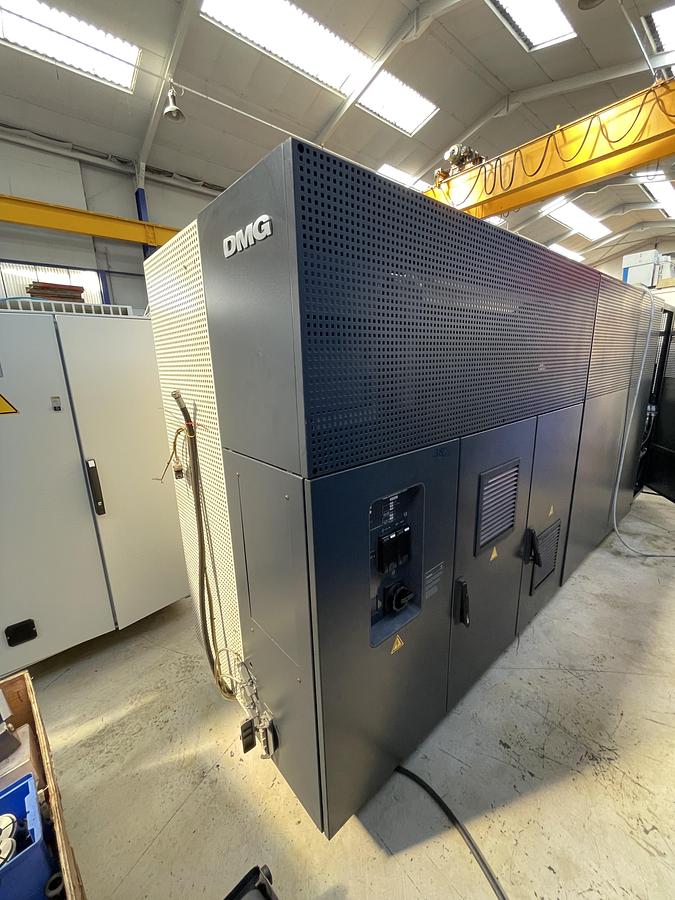

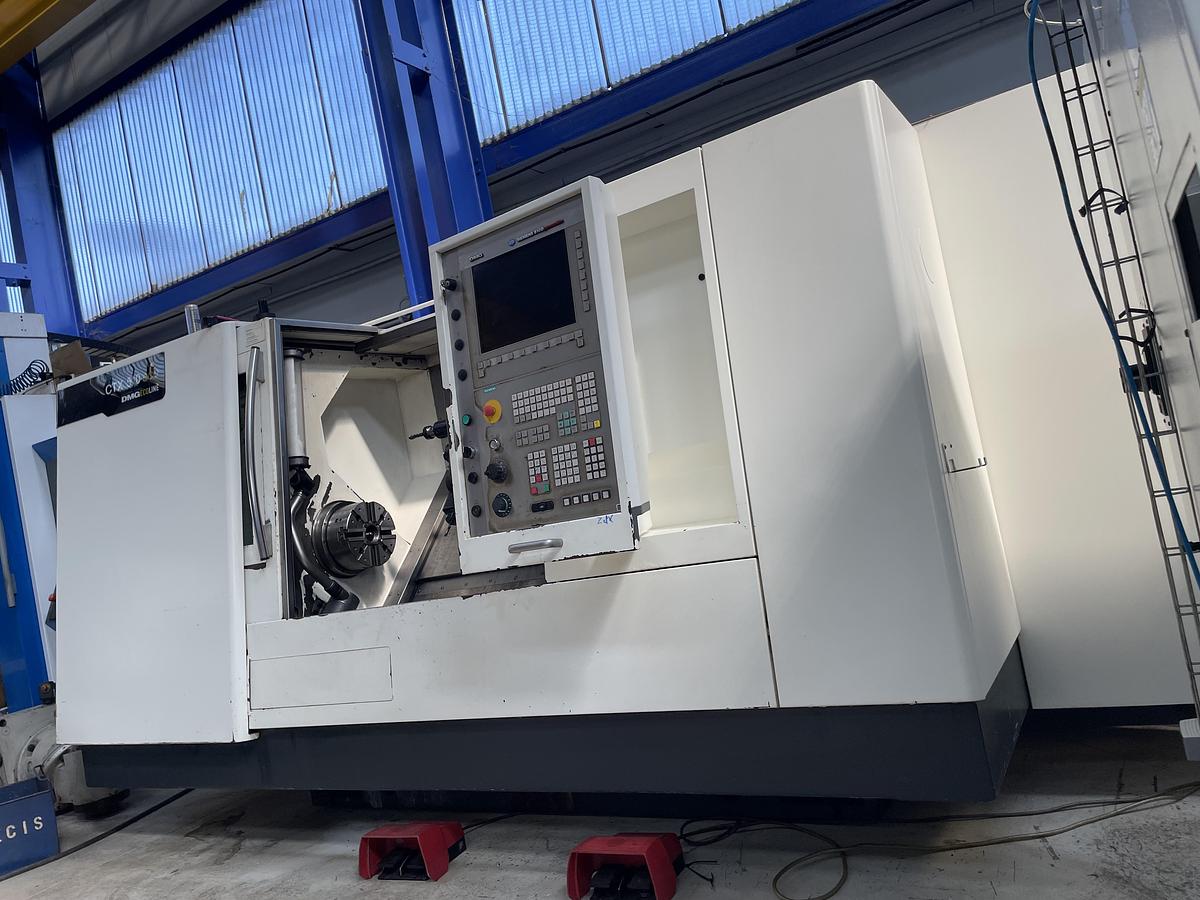

2009 DMG Gildemeister CTX 510

Tour CN 3 axes DMG Gildemeister Graziano

Tour à banc incliné DMG CTX 510 eco V3

Année 2009

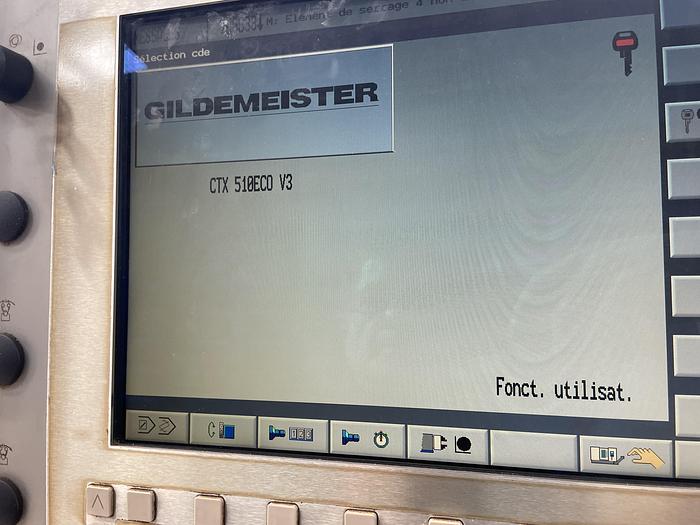

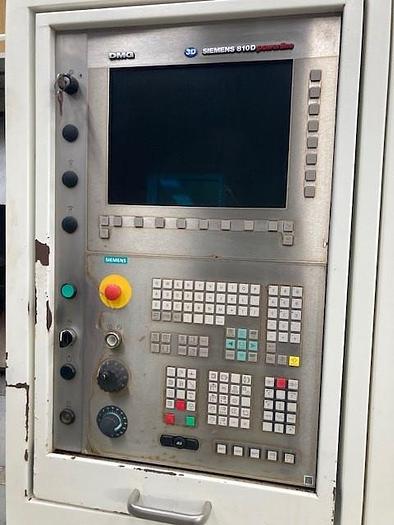

CN Siemens 810D powerline

Diam maxi usinable au-dessus du banc 680 mm

Diam maxi usinable au-dessus du coulisseau 465 mm (= diam maxi usinable)

Longueur de tournage maxi 1050 mm Course axe Z = 1197 mm

Distance entre-pointes 1150 mm

Hauteur de pointe 360 mm

Course axe X = 297 mm

Vitesse de rotation de broche maxi 3500 tr/min

Capacité de barre (alésage de broche) 76 mm ou 63 mm

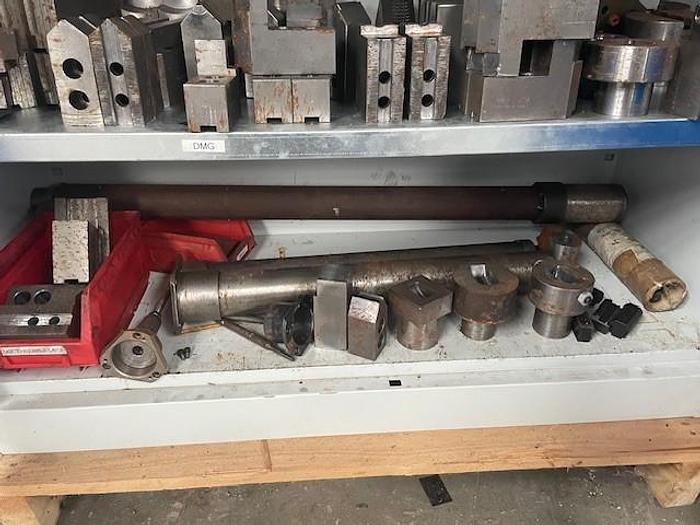

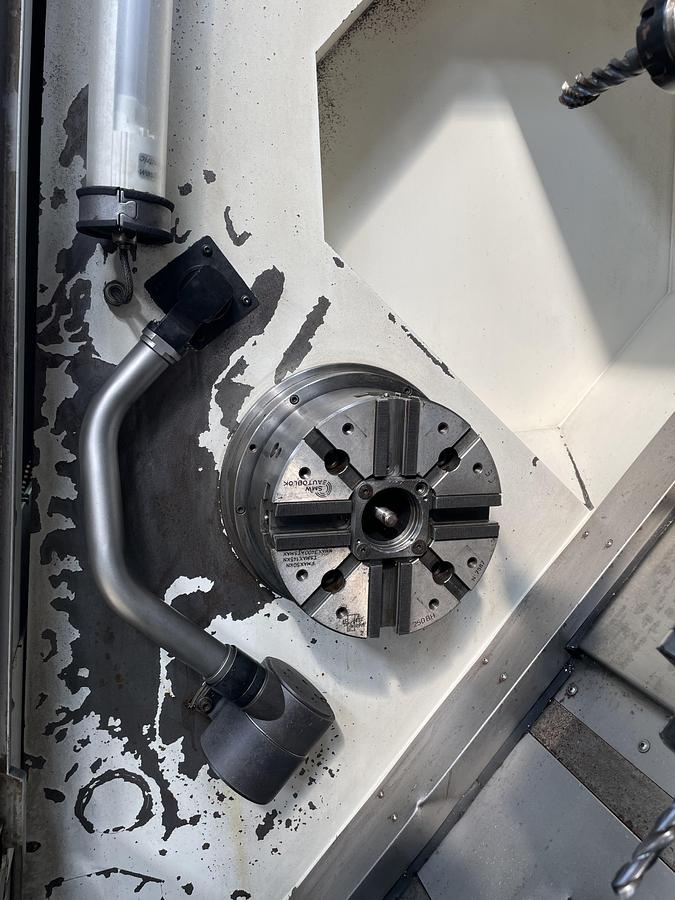

Mandrin 3 mors SMW Autoblok diam 250 mm type 250 BB

Puissance du moteur de broche maxi 28 kW

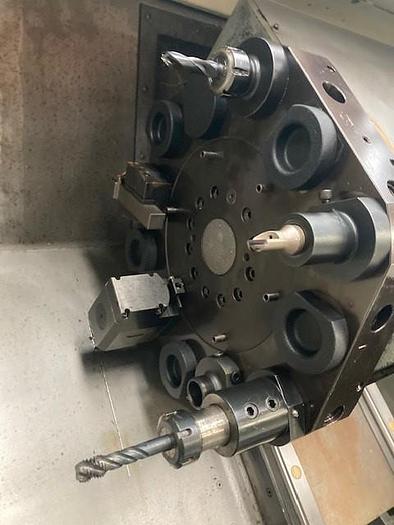

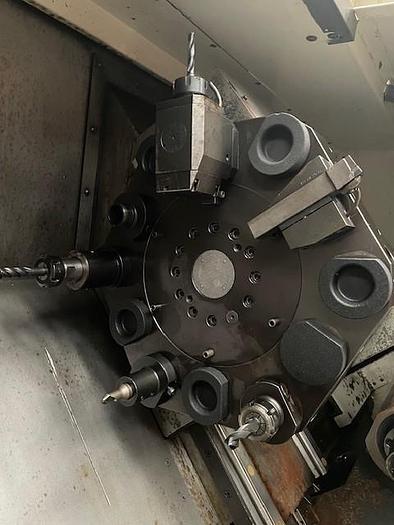

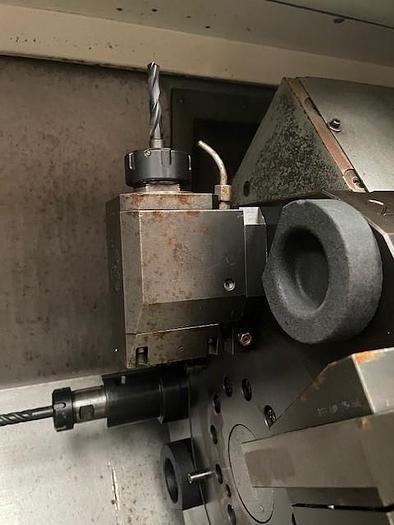

Tourelle auto 12 positions avec fraisage percage par outils motorisés

Vitesse maxi outils motorisés 4000 tR/min

Rapides sur axe X et Z de 30 m/min

Course fourreau de la contrepointe 150 mm

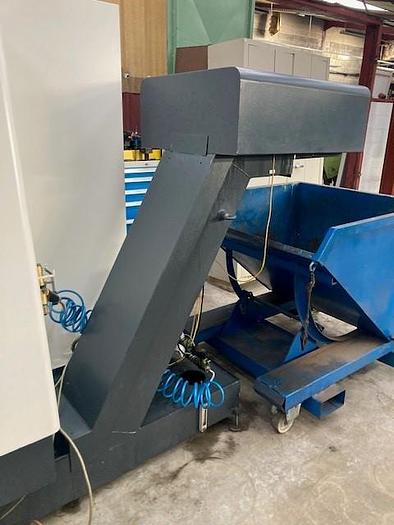

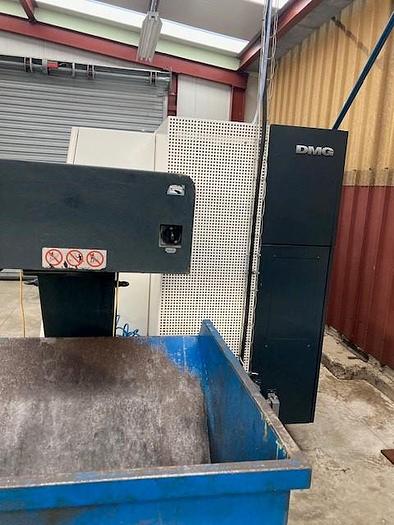

Convoyeur à copeaux

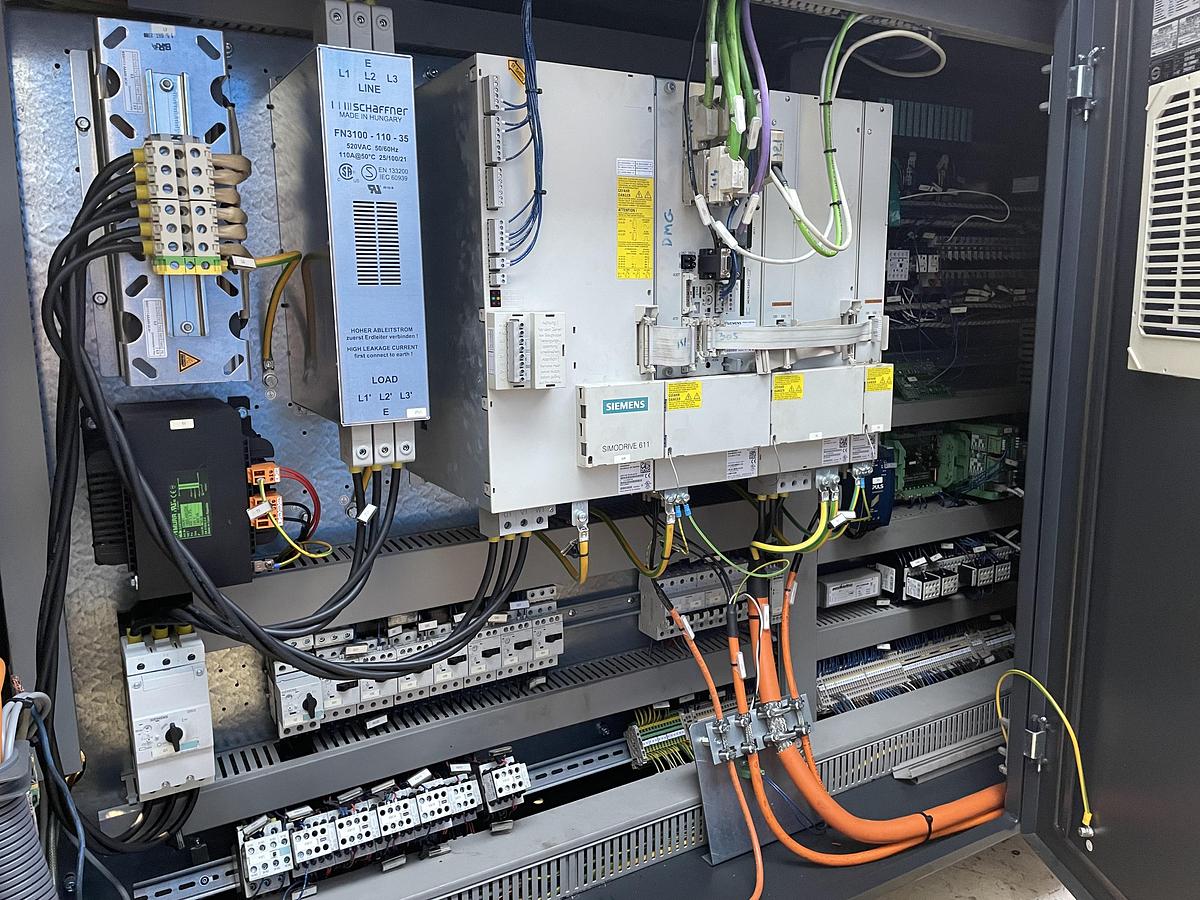

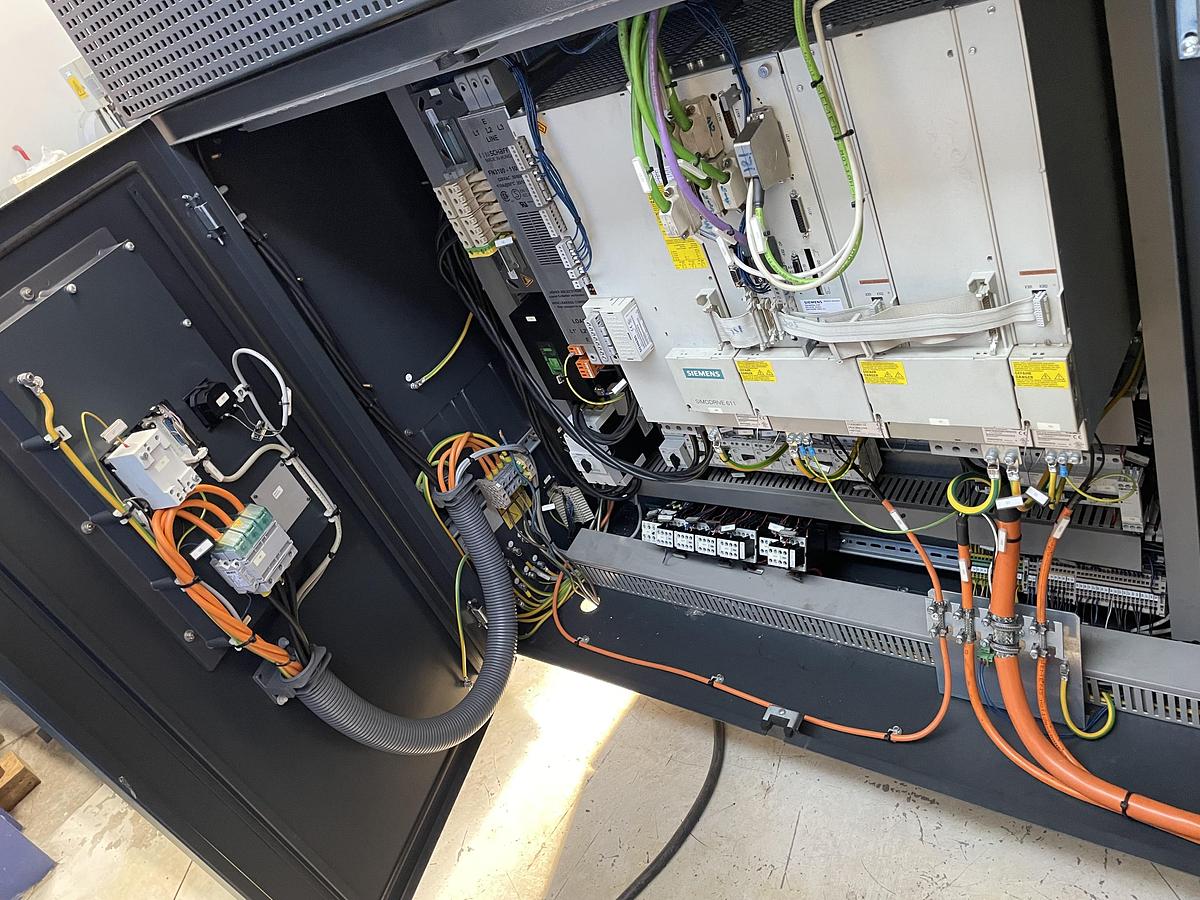

50 KVA 400 V 50/60 Hz

CNC lathe DMG Gildemeister Graziano

DMG CTX 510 eco V3 - slant bed lathe

Year 2009

CN Siemens 810D powerline

Max. diameter over the bed 680 mm (swing over bed)

Max. diameter over the carriage 465 mm (swing over carriage)

Turning length 1050 mm

Z-axis travel = 1197 mm

Distance between centers 1150 mm

X-axis travel = 297 mm

Spindle speeds 3500 RPM

Center height 360 mm

Bar capacity (spindle bore) 76 mm or 63 mm

3-jaw hydraulic Chuck SMW-Autoblok dia. 250 mm type 250 BB

Main motor power 28 kW

Automatic turret 12 positions with milling drilling by driven tools (live tooling)

Max speeds of driven tools 4000 RPM

Rapids on X and Z : 30 m/min

Tailstock quill travel 150 mm

Chip conveyor

50 KVA 400 V 50/60 Hz
