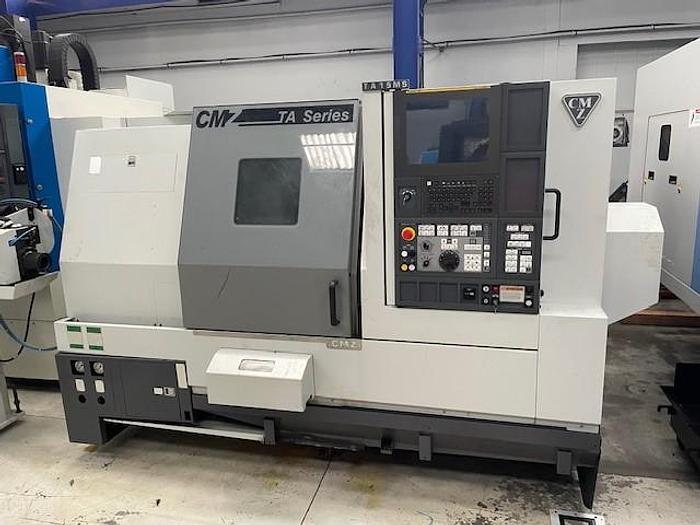

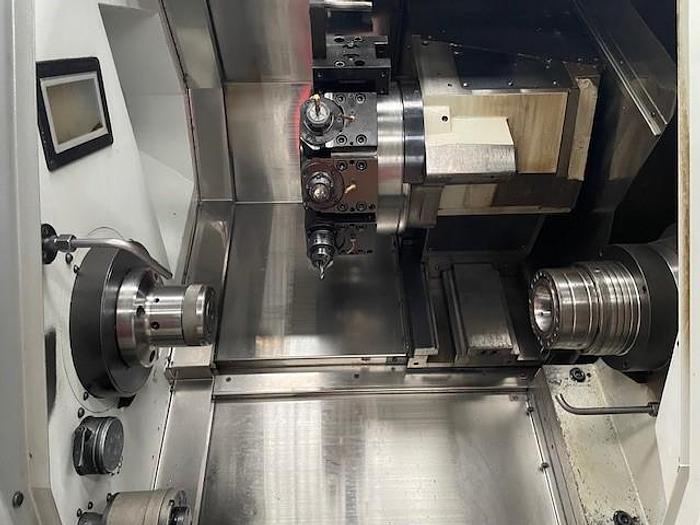

2017 CMZ Type TA 15 MS - 640 CNC lathe turning machine - twin spindle

FR

Tour CN CMZ bi-broches avec fraisage

Type TA 15 MS – 640

Année 2017

CN Fanuc 32iTB avec écran 15'' tactile et nelle interface iHMI

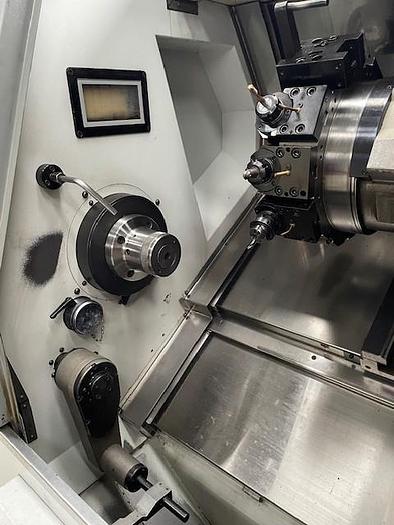

Cylindre hydraulique standard sur broche principale (TA 15 Autoblok VNK 130-52) avec porte-pinces DIN 6343 n° 177E diam 52 mm max.

Vitesse de rotation de broche principale 6.000 tr/min

Diamètre intérieur de la broche 61 mm

Z = 640 mm / distance entre-pointes 730 mm

Diamètre maxi. sur banc 760 mm

Diamètre maxi. sur chariot 600 mm

Diamètre de tournage maxi 460 mm

Course de l'axe X = 310 mm

Course de l'axe Z = 640 mm

Course de l'axe B = 640 mm

Rapides sur X et Z = 30 m/min

Rapides sur B = 30 m/min

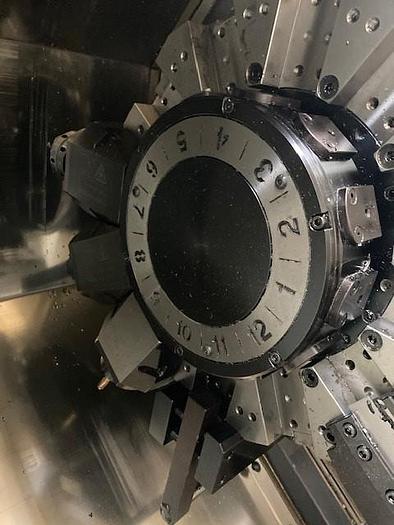

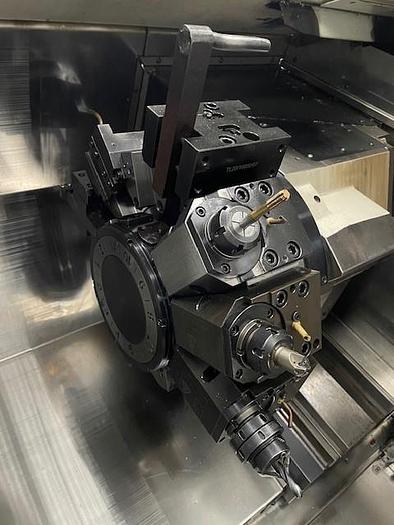

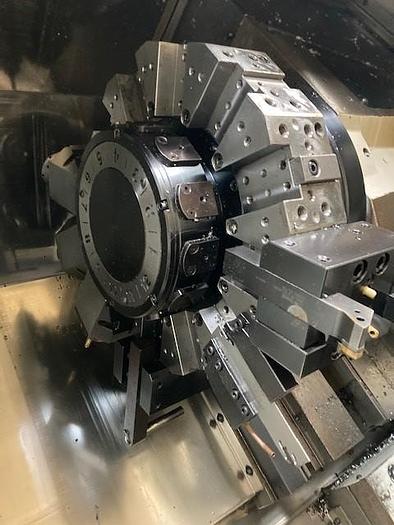

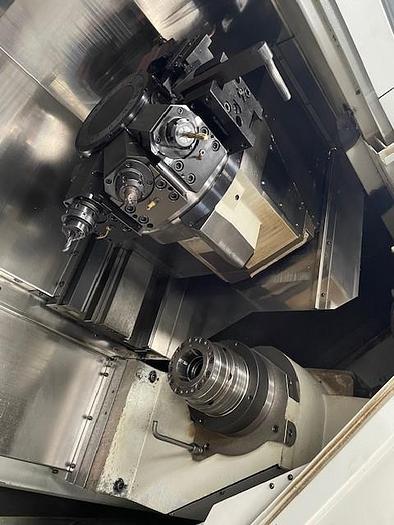

Tourelle auto 12 postes avec 12 outils motorisés

Vitesse de rotation outils tournants 12.000 tr/min

Puissance des outils tournants maxi. 11,3 kW / et 8,1 kW en S1

Broche de reprise rotation maxi 4500 tr/min, puissance 14 kW maxi, avec porte-pince Hainbuch Spanntop nova AXFIX 52 n° 2703/0006

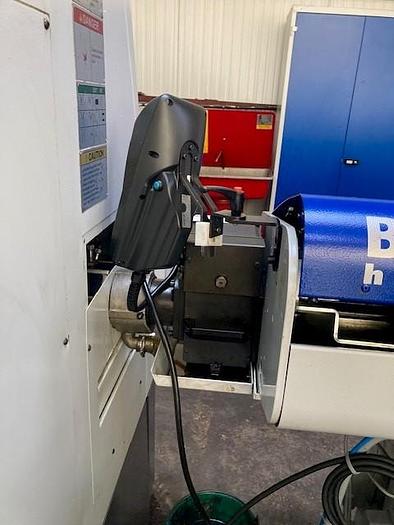

Bras de mesure (palpeur) Renishaw HPRA

Poids machine environ 6 T

Arrosage centre broche et pompe haute pression 6 bars

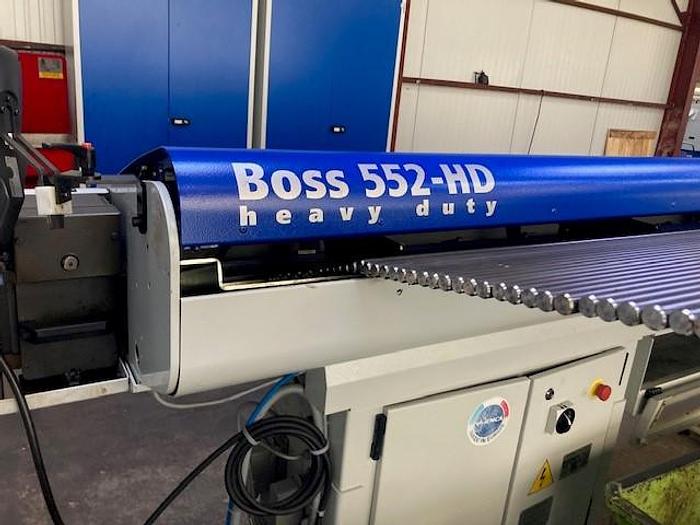

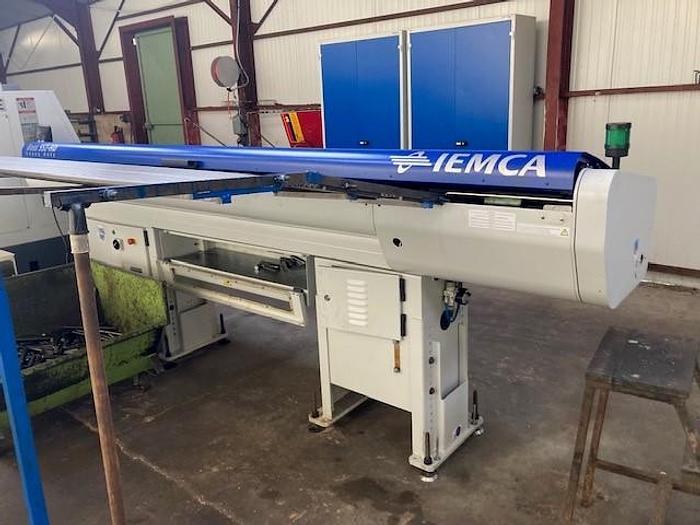

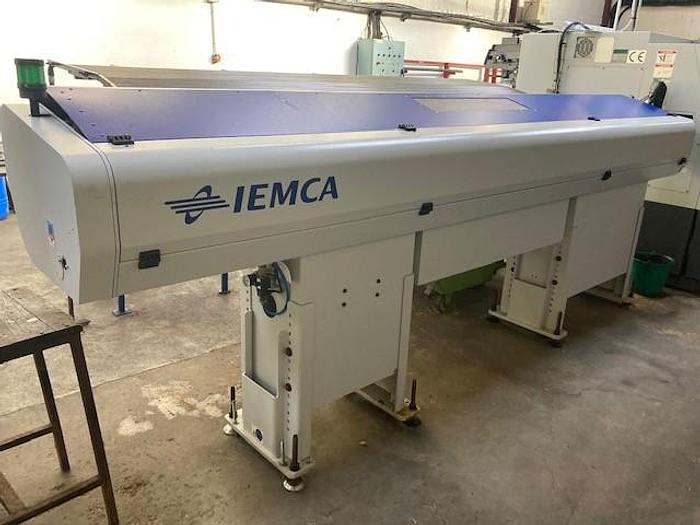

Embarreur IEMCA Boss 552/32 HD HEAVY DUTY robot de chargement.

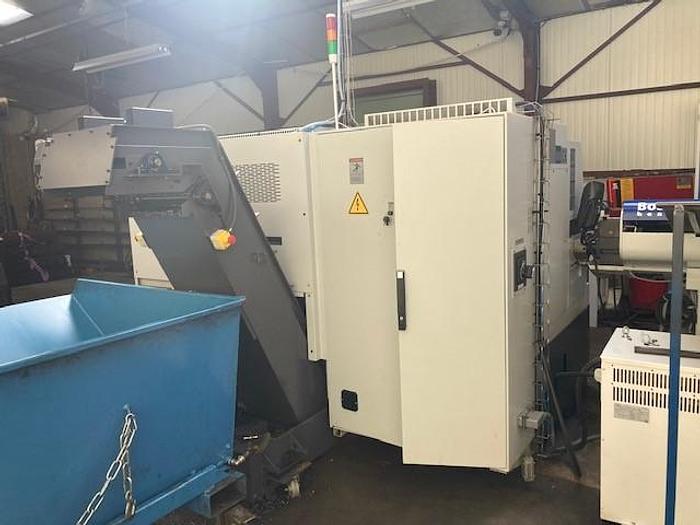

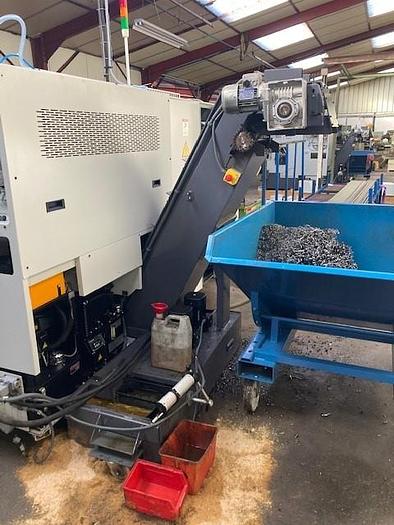

Convoyeur à copeaux arrière à double chaîne

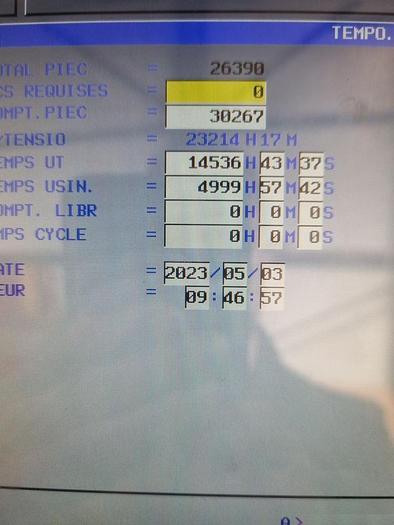

Temps utilisation au compteur 14536 heures

Temps usinage au compteur 5000 heures

ENG

CNC lathe CMZ twin spindles with milling

Slant bed twin spindles with driven tools live tooling

Type TA 15 MS – 640

Year 2017

CNC Fanuc 32iTB

Hydraulic standard cylinder on main spindle (TA 15 Autoblok VNK 130-52).

Z = 640 mm / distance between centers 730 mm

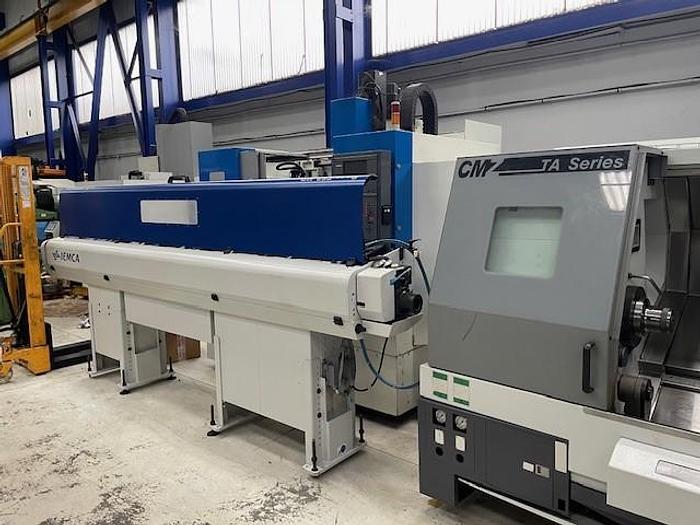

Bar loader / bar feeder IEMCA Boss 552/32 HD HEAVY DUTY - Robot loader.

Cutting time 5000 hours

Using time 14536 hours
