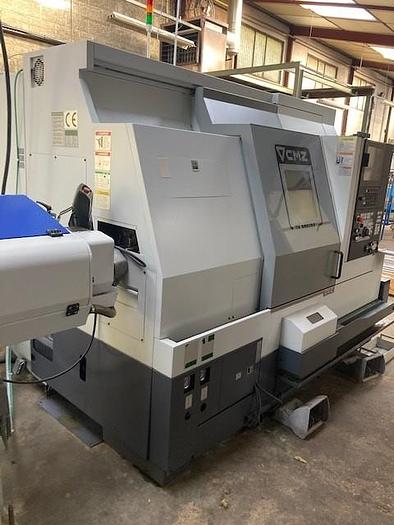

2019 CMZ type TA 15 YS - 640 CNC lathe turning machine

FR

Tour CN CMZ bi-broches avec fraisage et axe Y

Type TA 15 YS – 640

Année 2019

CN Fanuc 32iTB avec écran 15'' tactile et nelle interface iHMI

Cylindre hydraulique standard sur broche principale (TA 15 Autoblok VNK 130-52) avec porte-pinces DIN 6343 n° 177E diam 52 mm max.

Vitesse de rotation de broche principale 6.000 tr/min

Z = 640 mm / distance entre-pointes 730 mm (666 mm)

Diamètre maxi. sur banc 760 mm

Diamètre maxi. sur chariot 600 mm

Diamètre de tournage maxi 460 mm

Course de l'axe X = 310 mm

Course de l'axe Z = 640 mm

Course de l'axe B = 640 mm

Course de l'axe Y = +70/-50 mm

Rapides sur X et Z = 30 m/min

Rapides sur Y = 15 m/min

Rapides sur B = 30 m/min

Tourelle auto 12 postes avec 12 outils motorisés

Vitesse de rotation outils tournants 12.000 tr/min

Puissance des outils tournants maxi. 11,3 kW / et 8,1 kW en S1

Broche de reprise rotation maxi 4500 tr/min, puissance 14 kW maxi, avec porte-pince Hainbuch Spanntop nova AXFIX 52 n° 2703/0006

Bras de mesure (palpeur) Renishaw HPRA

Arrosage centre broche et broche de reprise

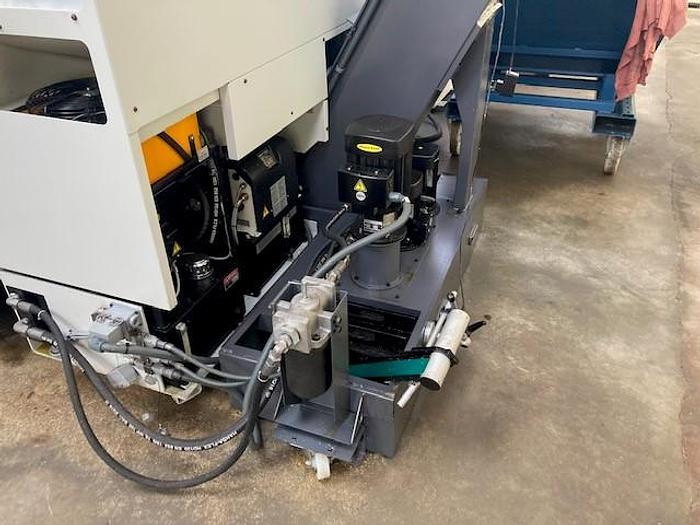

Pompe HP (6 bars 55 l/min) + pompe HP percage profond (15 bars 55 l/min)

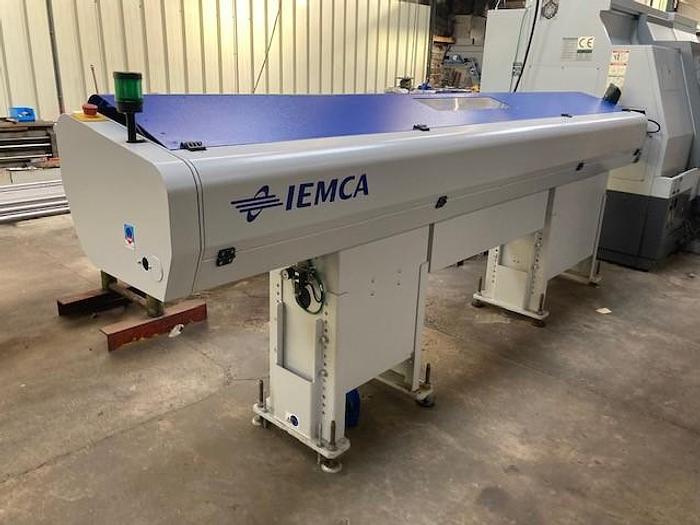

Embarreur IEMCA Boss 552/32 HD HEAVY DUTY robot de chargement

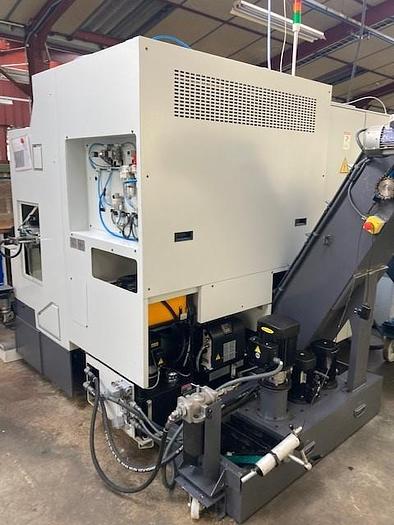

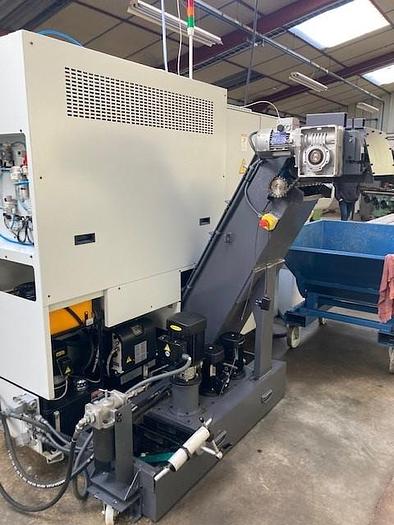

Convoyeur à copeaux arrière à double chaîne

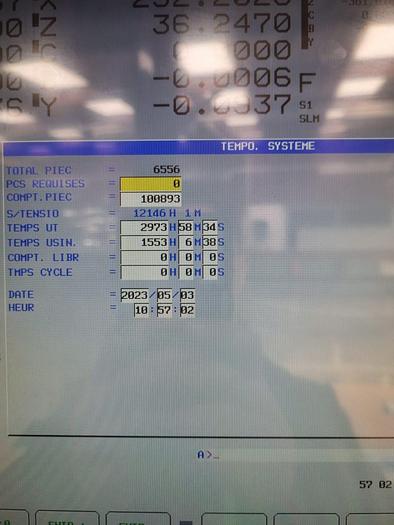

Temps usinage au compteur 2973 heures (temps utilisation)

Temps usinage au compteur 1553 heures

Poids machine environ 6 T

ENG

CNC lathe CMZ twin spindles with milling and Y-axis

CNC slant bed lathe twin spindles driven tools live tooling

Brand CMZ type TA 15 YS - 640

Year 2019

CNC Fanuc 32iTB

Standard hydraulic cylinder on main spindle

(TA 15 Autoblok VNK 130-52).

Z = 640 mm / distance between centers 730 mm

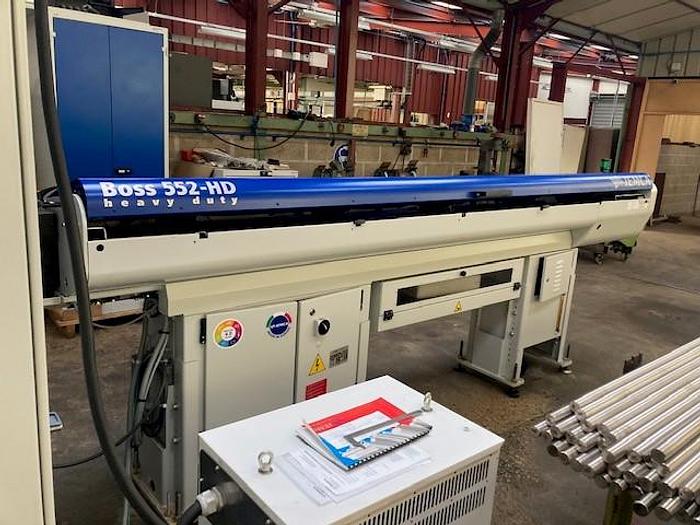

Bar feeder IEMCA Boss 552/32 HD Heavy Duty loader robot

Using time 2973 hours

Cutting time 1553 hours
