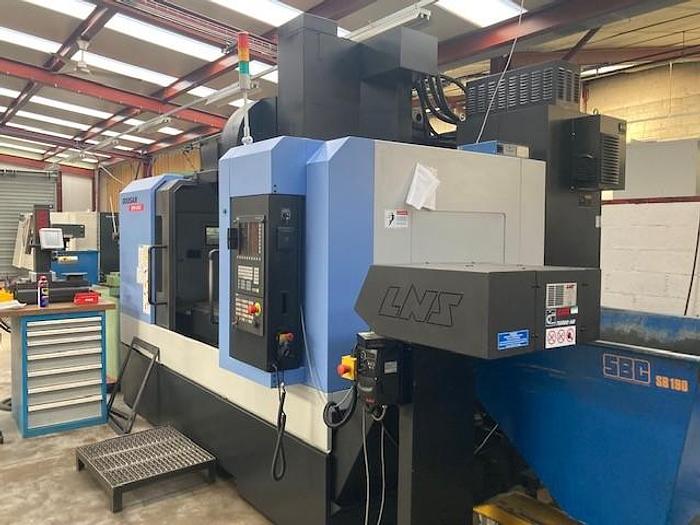

2015 DOOSAN DNM 650 II vertical machining center

Centre d’usinage vertical 4 axes

Marque DOOSAN type DNM 650 II 4 axes

Année 2015

CN Siemens 828D avec manivelle filaire

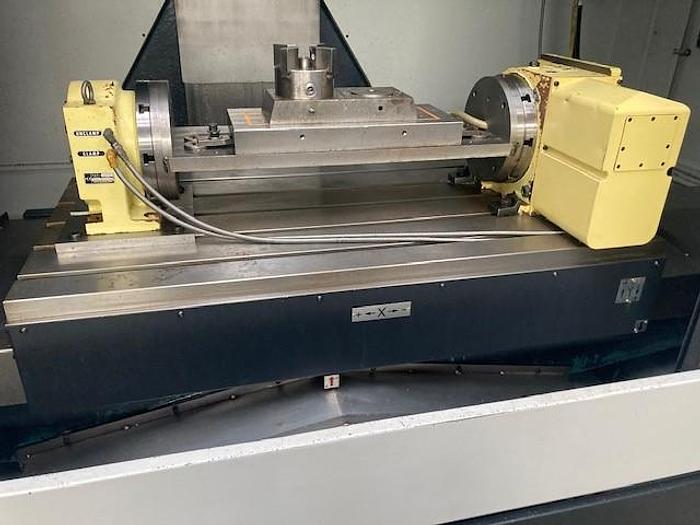

Double diviseur 4ème axe NIKKEN diam 250 mm type NIKKEN CNC 260ZA-M + contre-palier TAT-250

X = 1270 x Y = 670 x Z = 625 mm

Table 1300 x 670 mm, charge admise 1000 kg

Broche BT 40 rotation maxi 12.000 tr/min

Puissance maxi. moteur de broche 16 kW (à vérifier)

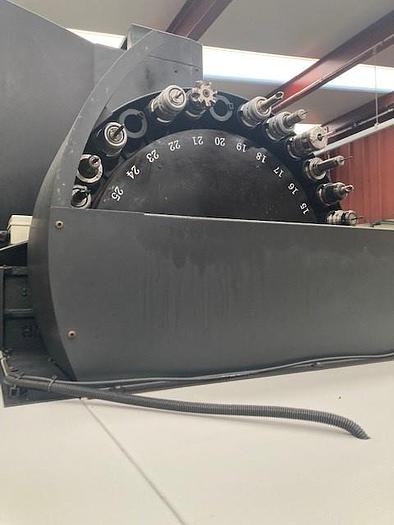

Changeur auto d’outils 30 positions

Avances rapides X, Y = 36 m/min et Z = 30 m/min

Arrosage au centre

Convoyeur à copeaux LNS

Palpeur pièce (présent mais fonctionnement non vérifié)

Groupe froid

Transformateur

Poids machine 8,5 T

4-axis vertical machining center DOOSAN DNM 650 II

Make DOOSAN type DNM 650 II (Doosan Infracore)

Year 2015, probably installed in 2016

CNC Siemens 828D with handwheel

Doble NC divisor 4th axis NIKKEN dia. 250 mm type NIKKEN CNC 260ZA-M + Counter divisor TAT-250

X = 1270 x Y = 670 x Z = 625 mm

Table 1300 x 670 mm, max. admitted load 1000 kg

Spindle BT 40 speeds 12.000 RPM

Max. power of spindle motor 16 kW

ATC 30 positions

Rapids X, Y = 36 m/min and Z = 30 m/min

Coolant Through Spindle (CTS)

Chip conveyor LNS

Part probe (included but has not been checked)

Oil chiller

Electrical transformer

Machine weight 8,5 T
