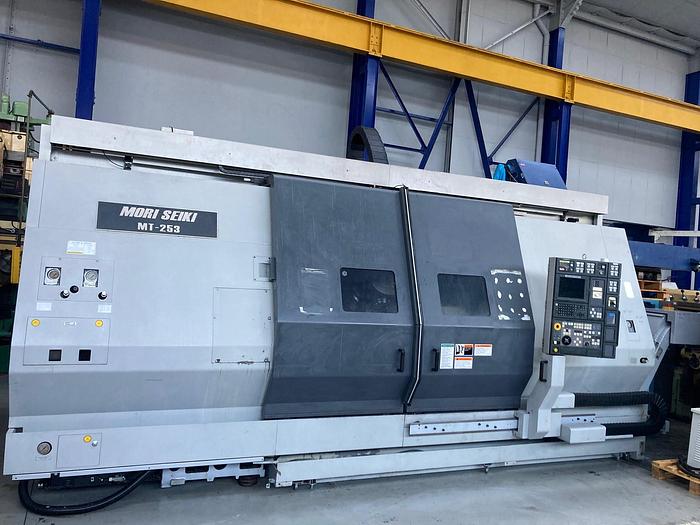

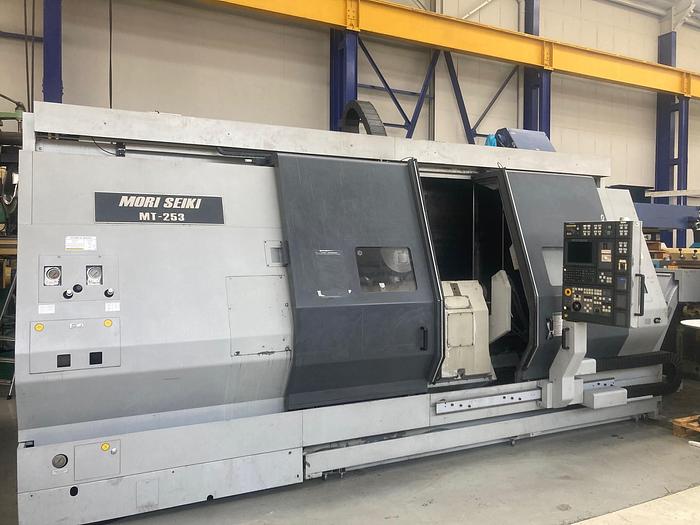

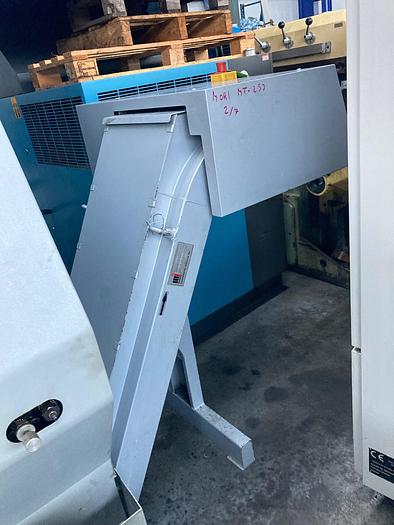

MORI SEIKI MT 253 Multifunction turning center

Tour multifonctions marque MORI SEIKI type MT 253 x 1500

Centre de tournage 5 axes avec tête de fraisage indexable

Année 2002

CN MSG-501 (Fanuc 18i-T)

Longueur de tournage maxi. 1530 mm

Diamètre de tournage maxi 420 mm (diam maxi au dessus du banc 800 mm)

Distance maximale entre-pointes 1702 mm

broche de tournage vitesse de rotation 3500 tr/min – puissance 22 kW

broche de fraisage vitesse de rotation 8000 tr/min - puissance 11 kW

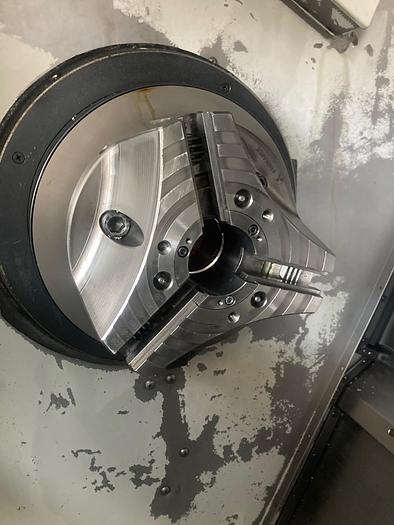

Mandrin Forkardt diam 220 mm (rotation maxi 4700 tr/min Fmax 6000 daN) mais limitée à 3500 tr/min

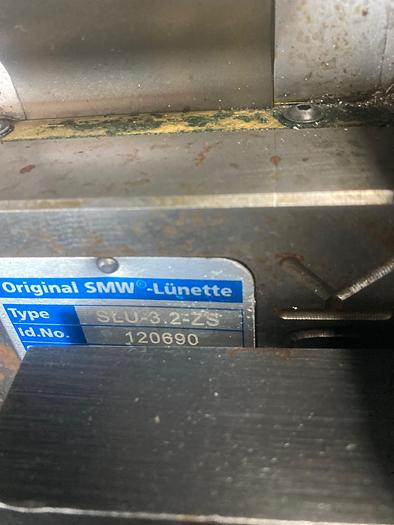

Lunette auto-centrante marque SMW SLU-3.2-ZS capacité 50-200 mm

Passage en barre (alésage de broche) 73 mm - (alésage broche tournage 86 mm).

Courses : X = 635 x Z = 1595 mm

Y +/- 110 mm

Axe B :  -120° / +105 ° (angle d’indexage 0,001°)

Axe C 0,001°

Avances rapides X, Y = 24 m/min et Z = 30m/min

Arrosage basse et haute pression

Changeur auto d’outils 60 positions KM 63 (Kennametal)

Mesureur auto Renishaw

Portes à ouverture auto

Contrepointe motorisée CM 5 (diam fourreau 110 mm)

Puissance totale requisse 62 KVA

Poids machine 16 T

UK language :

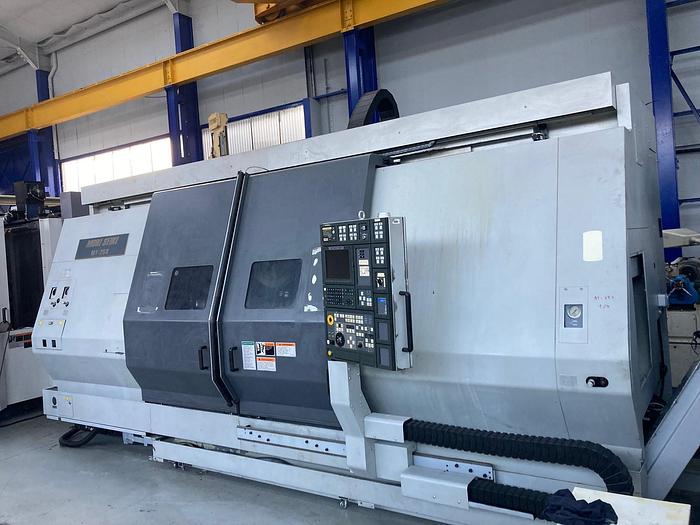

Multitasking lathe MORI SEIKI type MT 253 x 1500

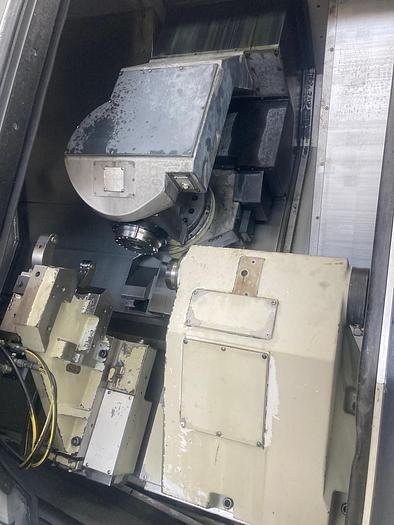

Turning center with auto indexing milling head (multitask CNC lathe)

Year 2002

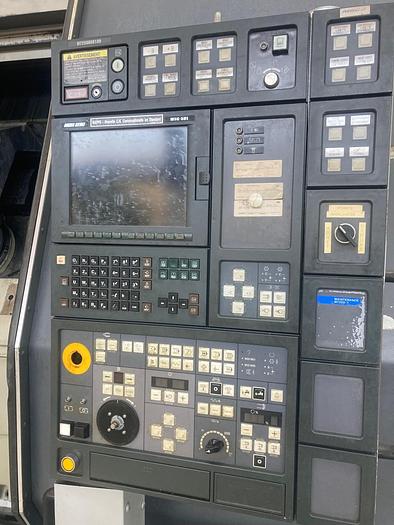

CNC system MSG-501 (Fanuc 18i-T)

Max. turning length 1530 mm

Max. turning diameter 420 mm (Max. swing over the bed 800 mm)

Max; distance between centers 1702 mm

Turning spindle speeds 3500 RPM – power 22 kW

Milling spindle speeds 8000 RPM - power 11 kW

Auto 3-jaw chuck Forkardt diameter 220 mm (max. rev. 4700 RPM Fmax 6000 daN) but limited to 3500 RPM

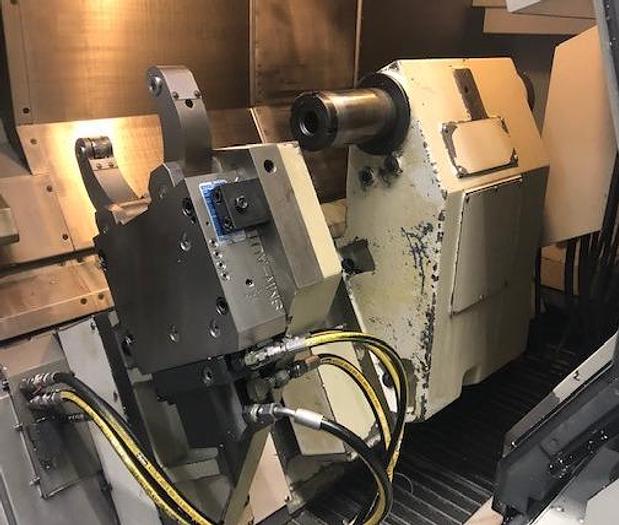

Auto steady SMW Autoblok type SLU-3.2-ZS capacity 50-200 mm

Bar capacity / Spindle bore 73 mm - (turning spindle bore 86 mm).

Travels : X = 635 x Z =1595 mm

Y +/- 110 mm

B-axis :  -120° / +105 ° (indexing angle 0,001°)

C-axis 0,001°

Rapids feeds X, Y = 24 m/min and Z = 30m/min

Low coolant and high pressure coolant

Auto tool changer 60 positions type KM 63 (Kennametal)

Tool measuring Renishaw

Auto opening doors

Motorized tailstock CM 5 (quill dia. 110 mm)

Total power required 62 KVA

Machine weight 16 T
