Presse de frappe CEVA - Cold forming CEVA NF55L long stroke press

Fastener machine

Cold forming press CEVA type NF55L

4 dies - extra long stroke cold header

Max cutting diameter 20 mm (minimum cutting diameter 10 mm) or 8 to 18 mm

Max cutting length 330 mm

PPM 60 (pieces per minute)

Max. head diameter 38 mm

Ejection stroke 300 mm

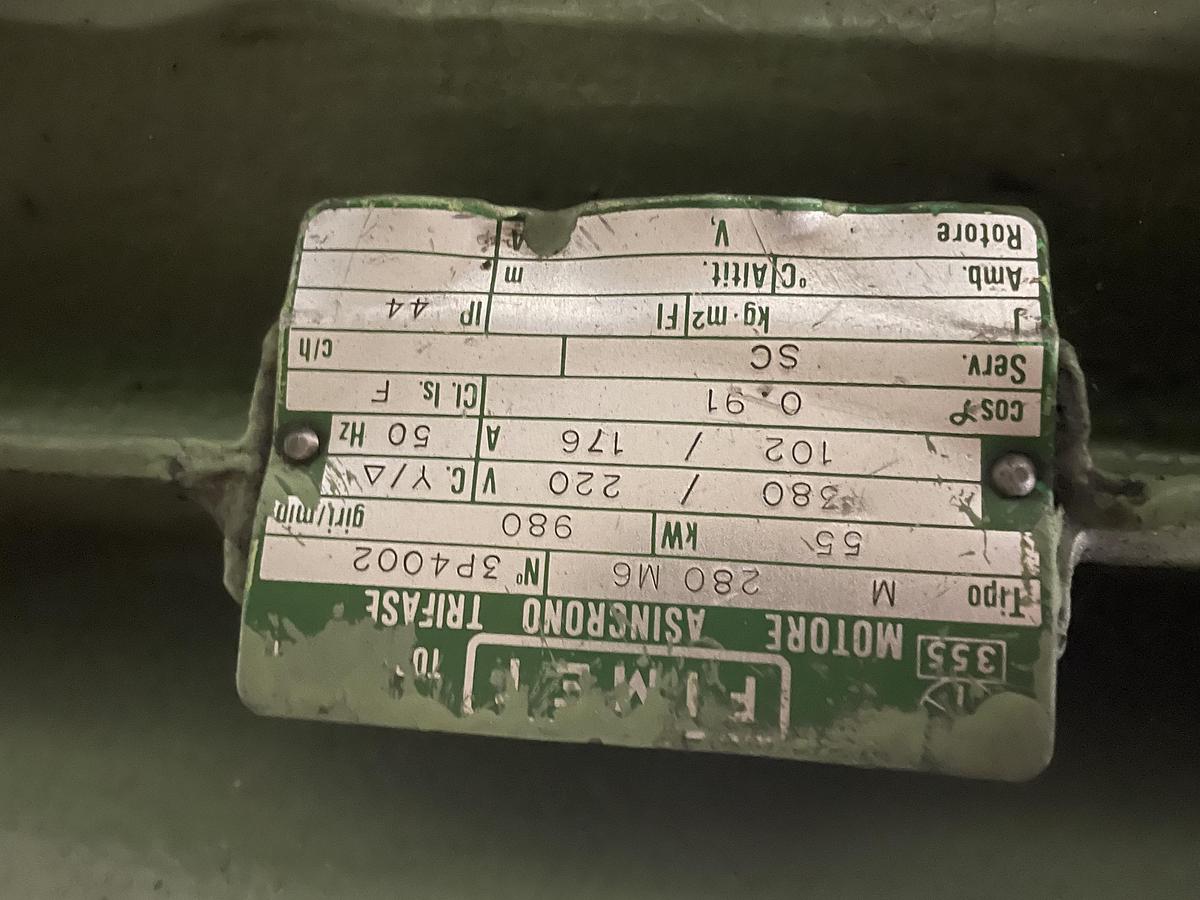

Main motor power 55kW (asynchron)

Opened cutting busher

Trimming

Floor dimensions 6000 x 4000 mm and for transport 6000 x 2500 mm

Machine weight 44t (44.000 kg)

Presse 4 matrices de frappe à froid

Marque CEVA type NF 55L

Diam maxi 20 mm (8 à 18 mm dans acier dur)

Longueur de cisaillage maxi 330 mm

Cadence 60 ppm (pièces par minute)

Diam maxi de la tête à former 38 mm

Découpe

Coupe en cisaille ouverte

Embrayage frein

Diamètre Matrice : 100 mm

Longueur Matrice : 330 mm

Diamètre Poinçon : 80 mm

Longueur Poinçon :125 mm

Longueur Ejection : 300 mm

Ejection + : 30 mm

Diamètre fil mini/maxi (600N/mm²) : 8/20 mm

Diamètre tête maxi (600N/mm²) : 38 mm

Nombre de postes (matrice hors coupe) : 4

Encombrement : 6m x 4m mais pour transport L 6000 x l 2500 mm

Poids : 44 t
