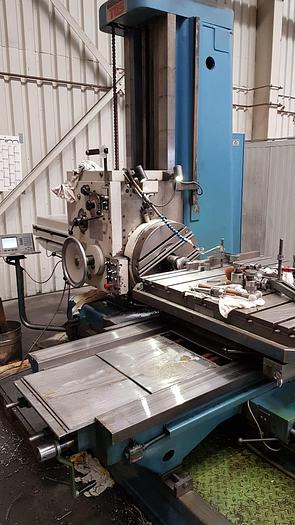

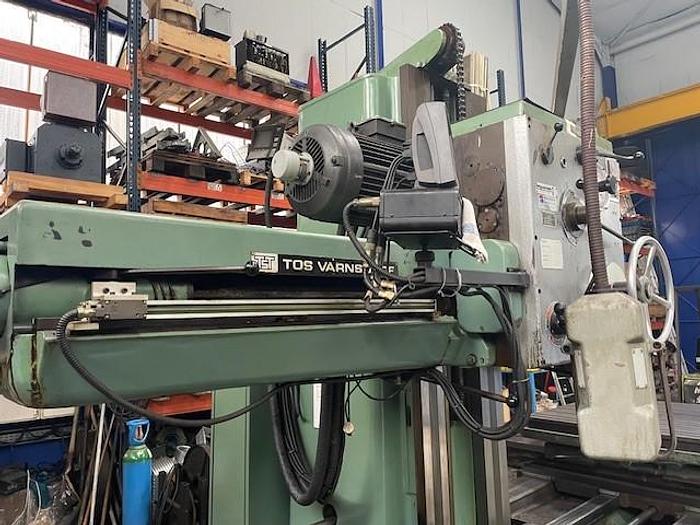

TOS W100A manual horizontal borer - aléseuse conventionnelle

Aléseuse à table croisée conventionnelle

Course transversale de la table X : 1600 mm

Course verticale du chariot porte-broche Y : 1120 mm

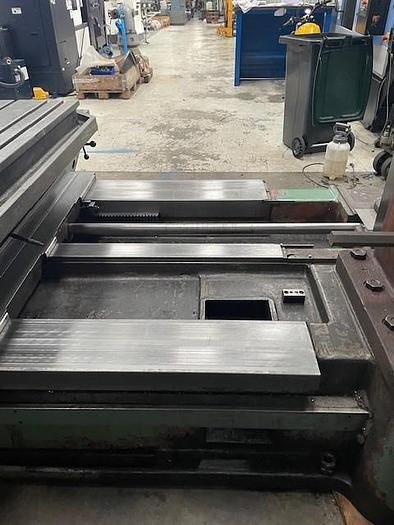

Course longitudinale de la table Z :  1750 mm

Course de sortie de la broche W : 900 mm

Course du petit chariot du plateau à surfacer (U) :  210 mm

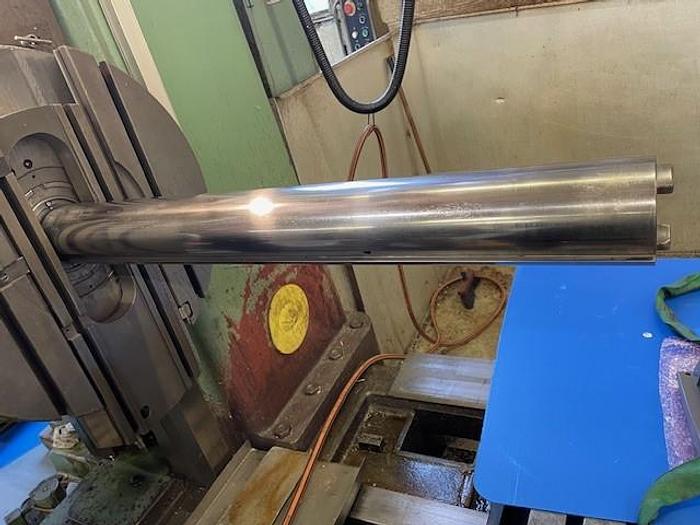

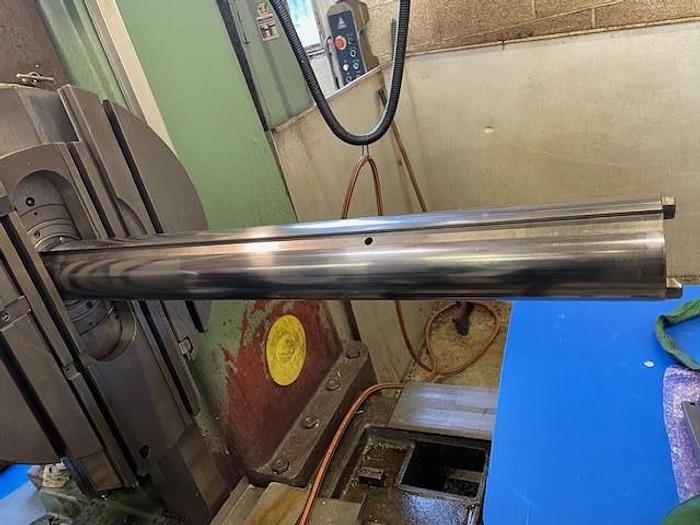

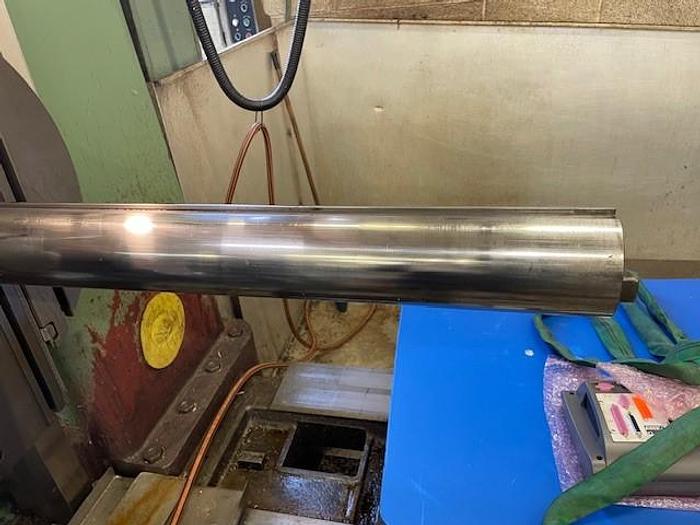

Diamètre de la broche : 100 mm

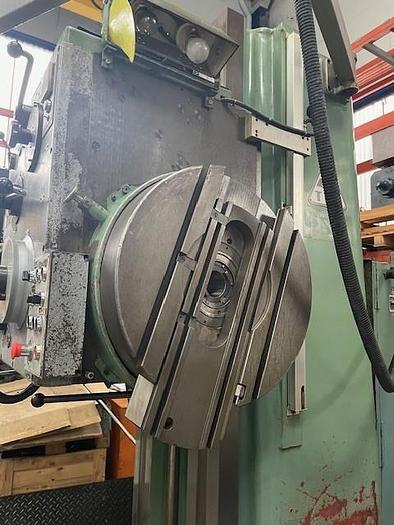

Diamètre du plateau à surfacer : 600 mm

Diamètre admis de surfaçage : 900 mm

Cône de la broche ISO 50

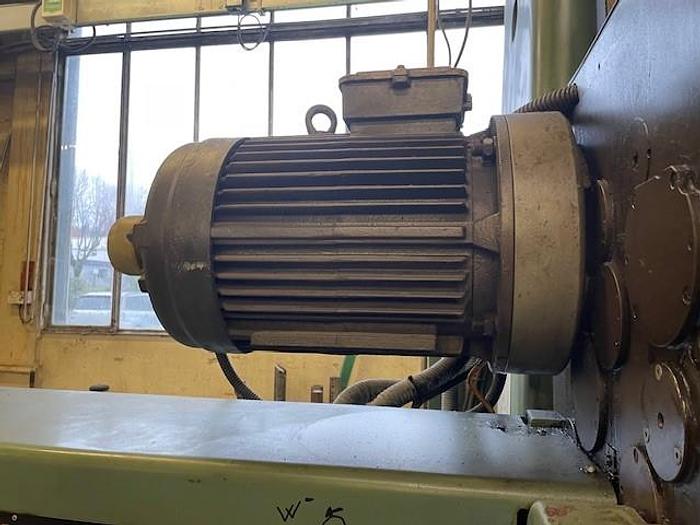

Puissance du moteur principal : 11 kW

Vitesse de rotation de broche (23 gammes) : 7,1 à 1120 tr/min

16 vitesses du plateau à surfacer : 7,10 – 224 tr/min

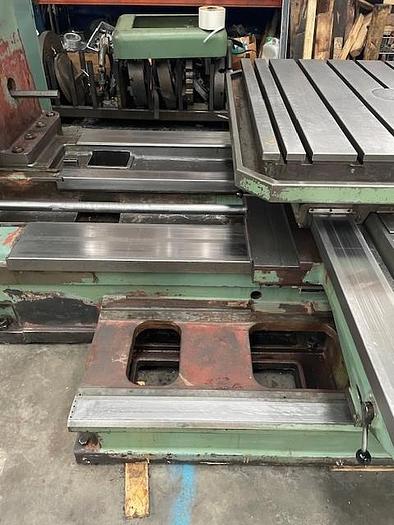

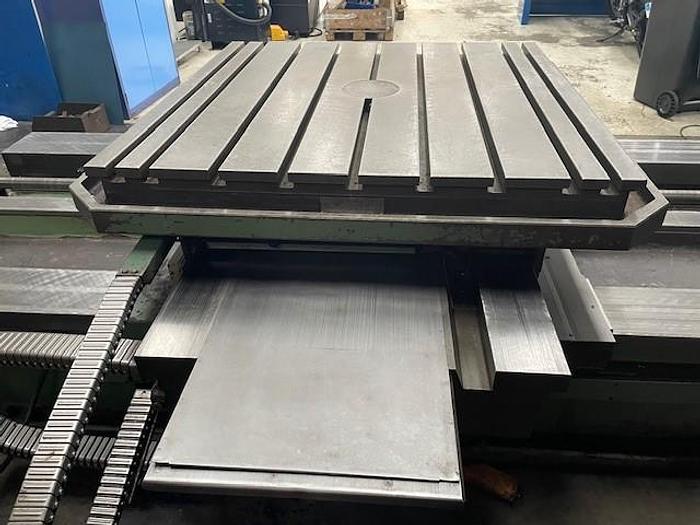

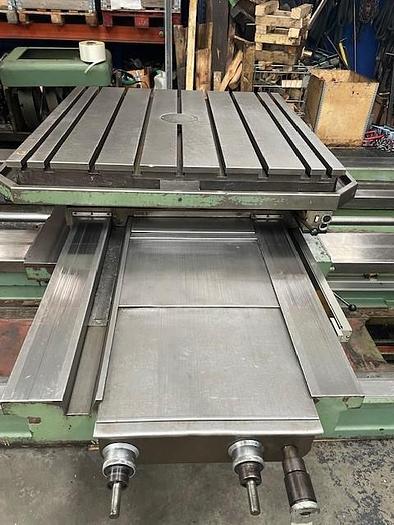

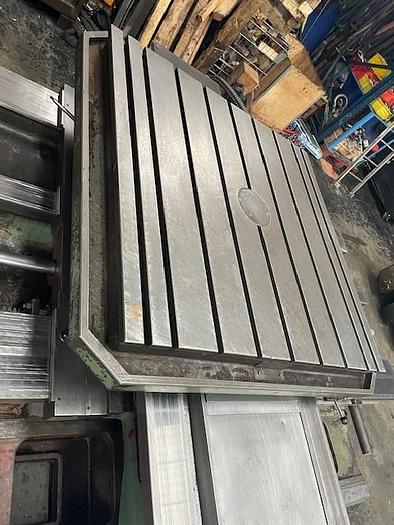

Dimensions de la table :  1250 x 1250 mm

Charge maximum admissible sur la table 3 000 kg

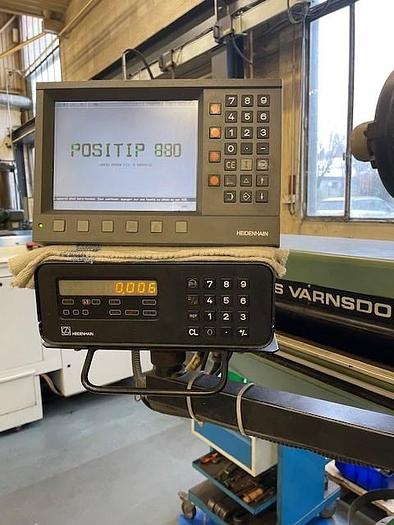

Visualisation 4 axes (X, Y, Z et W)

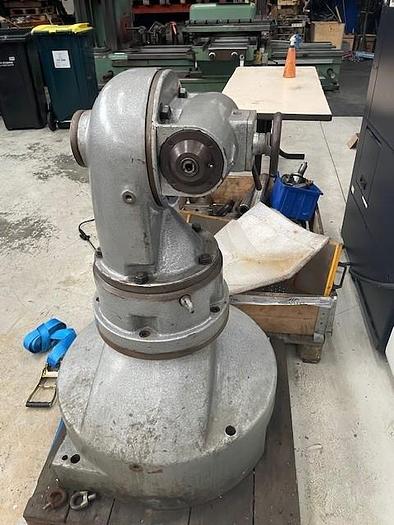

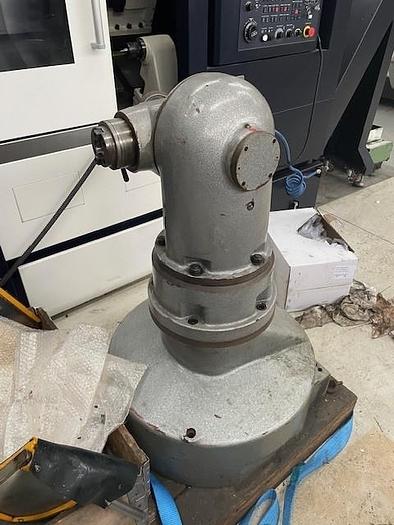

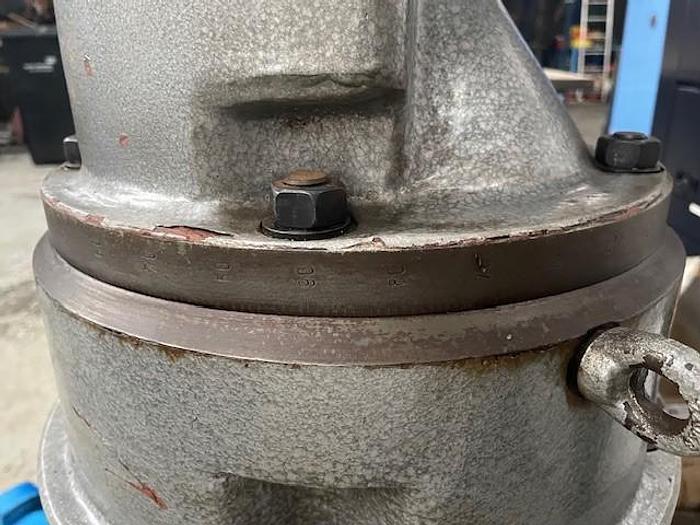

Tête de fraisage manuelle

Conventional table type boring and milling machine (manual)

X-travel (cross-travel of table – transverse ) : 1600 mm

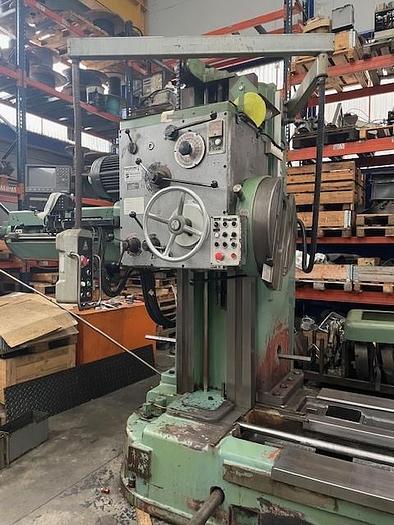

Y-travel (vertical of headstock)  : 1120 mm

Z-axis (longitudinal of table) :  1750 mm

W-travel (travelling travel of spindle) : 900 mm

Travel of the saddle of facinh head (U) :  210 mm

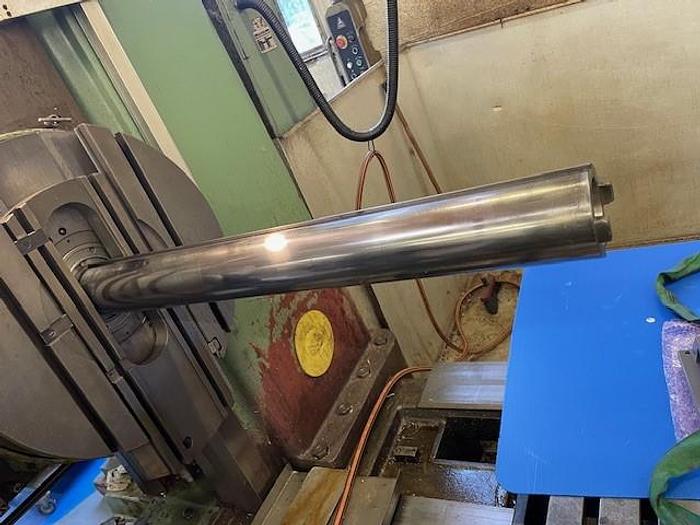

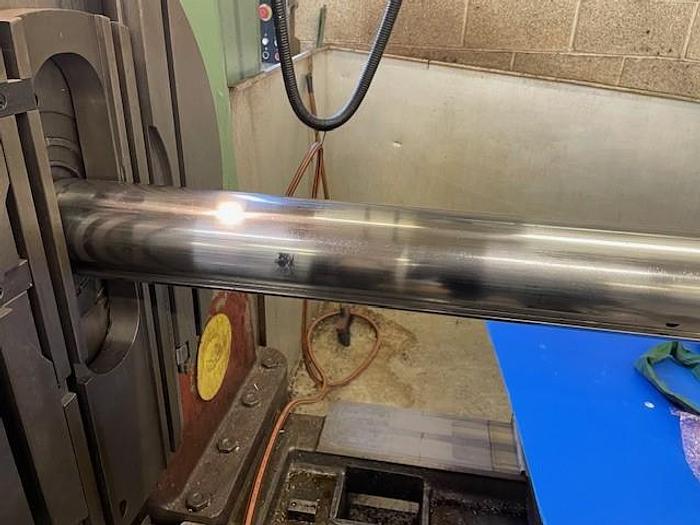

Spindle diameter : 100 mm

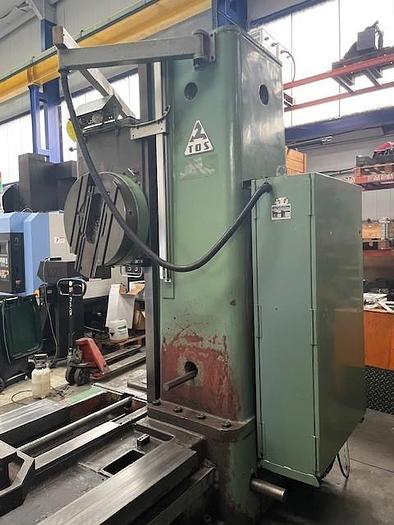

Diameter of facing head : 600 mm

Max. working diameter of facing head : 900 mm

Spindle taper ISO 50

Main motor power 11 kW

Spindle speeds (23 ranges) : 7,1 to 1120 RPM

16 facing head speeds : 7,10 to 224 RPM

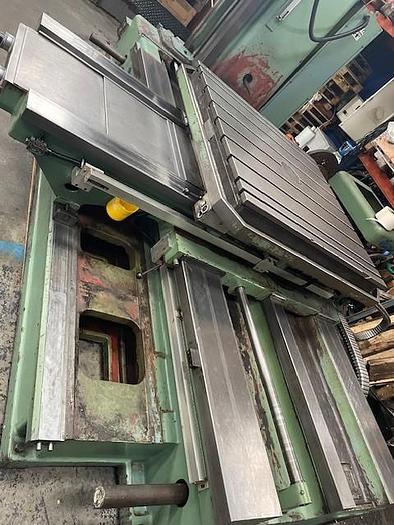

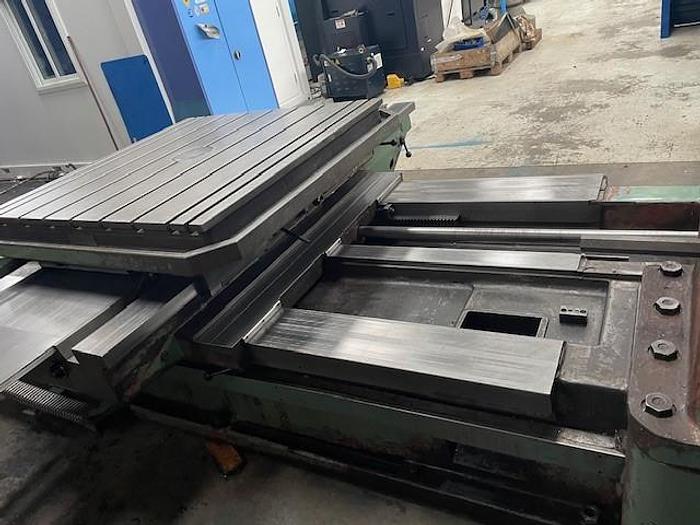

Dimensions of table :  1250 x 1250 mm

Max. admitted load on table : 3 000 kg

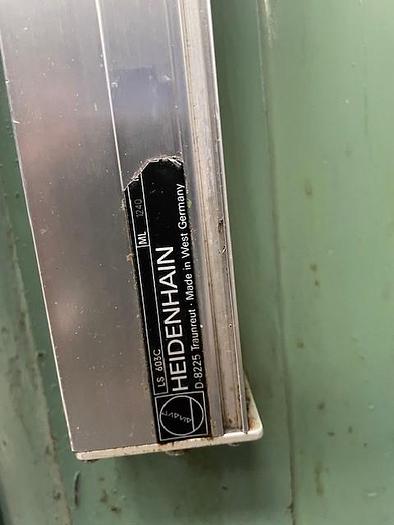

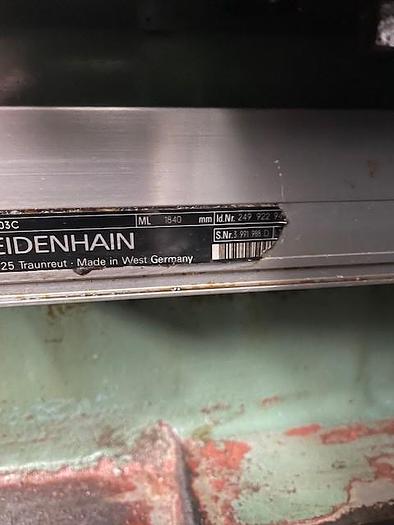

4 axis DRO  (X, Y, Z et W)  digital readout

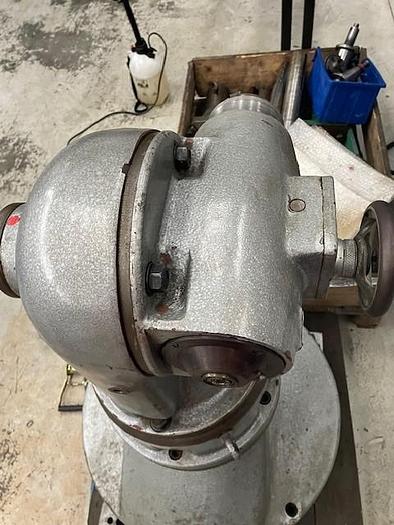

Manual milling head
