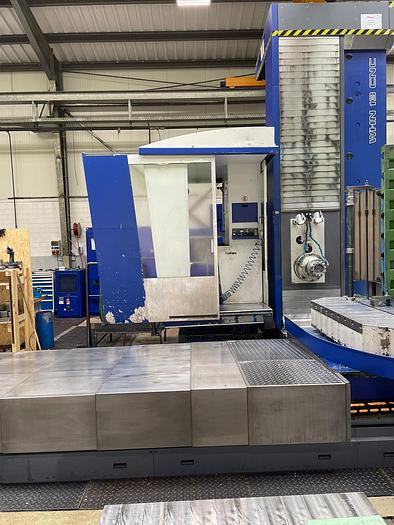

Aléseuse fraiseuse bancs en croix / T-type horizontal boring machine

Aléseuse fraiseuse en T (bancs en croix)

TOS Varnsdorf type WHN 13 CNC

Année 2013

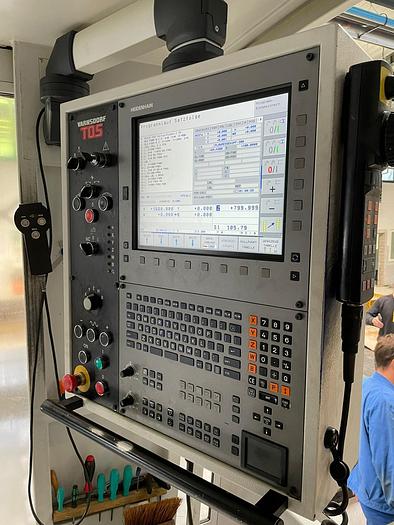

CN Heidenhain iTCN 530

Course X (longitudinale de la table) : 6000 mm

Course Y (verticale de la poupée porte-broche) : 2500 mm

Course Z (colonne sur banc – course axiale broche vers table) : 1600 mm

Broche ISO 50 option BIG Plus rotation 3000 tr/min

Puissance de broche 37 ou 41 kW

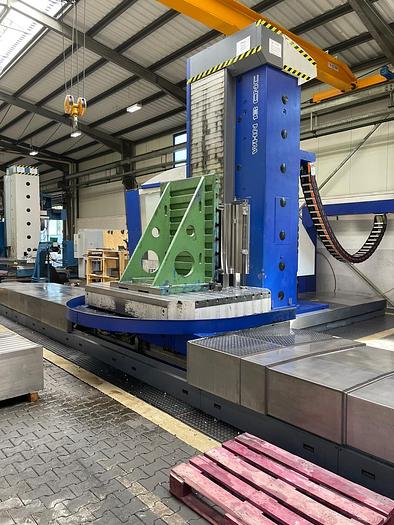

Table 1800 x 2500 mm avec charge admissible de 25 T

Double pignon permettant la rotation continue de la table (axe B) pour fraisage

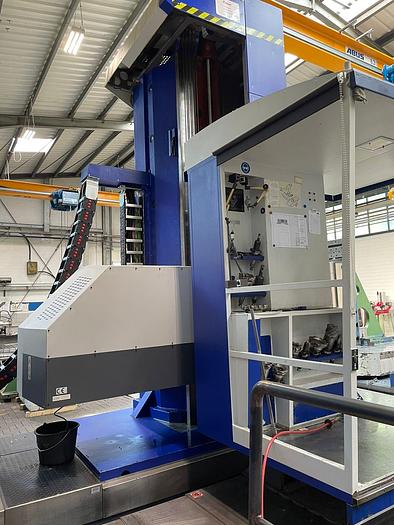

Plateforme opérateur avec Z = 1500 mm

Arrosage au centre 20 bars 30 l/min et débit arrosage externe 40 l/min

Convoyeur à copeaux

T-type horizontal boring and milling machine

TOS Varnsdorf WHN 13 CNC

Year 2013

CNC Heidenhain iTCN 530

X-axis travel (longitudinal of table) : 6000 mm

Y-axis travel  (vertical of headstock) : 2500 mm

Z-axis travel (Column on Z bed – axial travel from column to table) : 1600 mm

Spindle ISO 50 with BIG Plus option

Spindle speeds 3000 RPM – power of spindle 37 or 41 kW

Table 1800 x 2500 mm with admitted load of 25 T

Full b-axis table for milling

Operator platform with Z = 1500 mm

Through spindle coolant 20 bar  30 l/min and external coolant 40 l/min

Chip conveyor
